Запчасти Komatsu D275A-2 БЛОК РЕЛЕ (/)(№-7) ЧАСТИ КОРПУСА

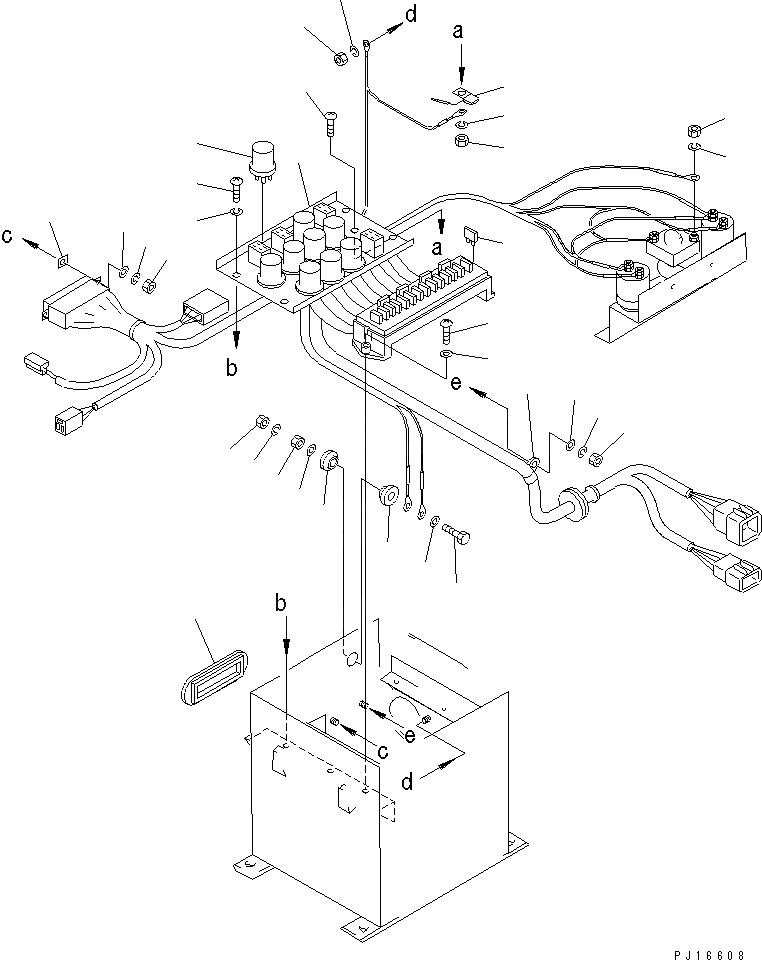

Схема запчастей Komatsu D275A-2 - БЛОК РЕЛЕ (/)(№-7) ЧАСТИ КОРПУСА
1
2
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28

Артикул

Название

Примечание

Количество

|$1

7830-12-1101

RELAY BOX ASS'Y

SN: 10001-10167

1шт.

|$$2

THIS ASSEMBLY CONSIST OF ALL PARTS SHOWN IN FIGS.M2210-50A0 AND M2210-51A0.

-1шт.

1

7830-12-1230

WIRING HARNESS

SN: 10001-10167

1шт.

2

01220-40616

SCREW

SN: 10001-@

6шт.

3

01602-20619

WASHER,SPRING

SN: 10001-@

4шт.

4

01641-20608

WASHER

SN: 10001-@

2шт.

5

7830-11-8180

RELAY

SN: 10001-10167

9шт.

6

283-06-16190

FUSE, 10A

SN: 10001-@

10шт.

6

22W-06-13160

FUSE, 20A

SN: 10001-@

9шт.

7

7830-11-6950

BOOT

SN: 10001-@

1шт.

8

7830-11-8170

SPACER

SN: 10001-@

2шт.

9

01580-10403

NUT

SN: 10001-@

2шт.

10

01601-20410

WASHER,SPRING

SN: 10001-@

2шт.

11

01642-20405

WASHER

SN: 10001-@

2шт.

12

01010-80830

BOLT

SN: 10001-@

1шт.

13

7830-11-8160

BUSHING

SN: 10001-@

2шт.

14

01643-30823

WASHER

SN: 10001-@

2шт.

15

01580-10806

NUT

SN: 10001-@

2шт.

16

01602-20825

WASHER,SPRING

SN: 10001-@

1шт.

17

7862-91-3720

CLAMP

SN: 10001-@

1шт.

18

01580-10403

NUT

SN: 10001-@

1шт.

19

01601-20410

WASHER,SPRING

SN: 10001-@

1шт.

20

01642-20405

WASHER

SN: 10001-@

1шт.

21

01580-10605

NUT

SN: 10001-@

2шт.

22

01602-20619

WASHER,SPRING

SN: 10001-@

2шт.

23

01580-10403

NUT

SN: 10001-@

1шт.

24

01602-20410

WASHER,SPRING

SN: 10001-@

1шт.

25

7830-11-8240

SURGE ABSORBER

SN: 10001-@

1шт.

26

01220-40412

SCREW

SN: 10001-@

1шт.

27

01580-10403

NUT

SN: 10001-@

1шт.

28

01602-20410

WASHER,SPRING

SN: 10001-@

1шт.

Выбрано товаров: 31
