Запчасти Komatsu D21PL-8 ТРАНСМИССИЯ (ДЛЯ F-R ТРАНСМИССИЯ) (НЕСУЩИЙ ЭЛЕМЕНТ) (/) (ПЕРЕД. И 2) СИЛОВАЯ ПЕРЕДАЧА И КОНЕЧНАЯ ПЕРЕДАЧА

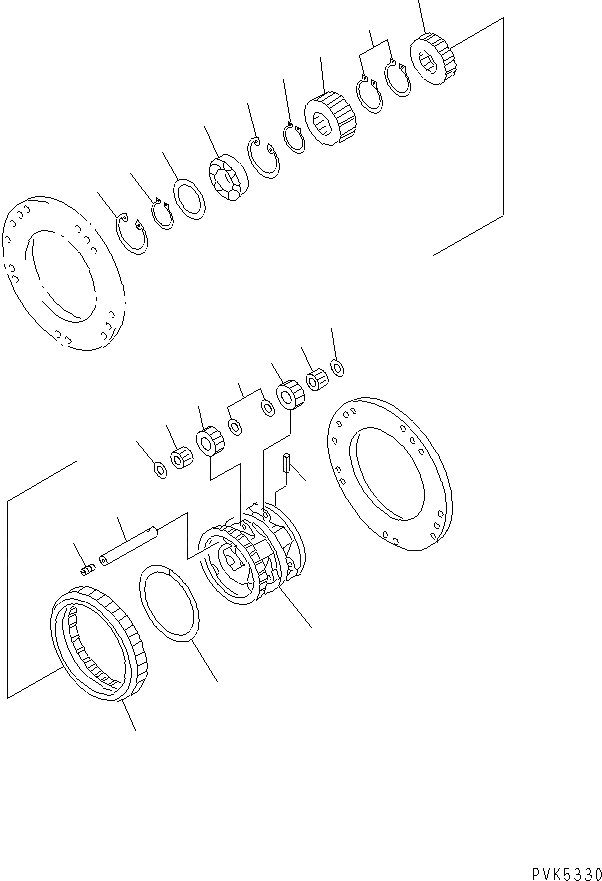

Схема запчастей Komatsu D21PL-8 - ТРАНСМИССИЯ (ДЛЯ F-R ТРАНСМИССИЯ) (НЕСУЩИЙ ЭЛЕМЕНТ) (/) (ПЕРЕД. И 2) СИЛОВАЯ ПЕРЕДАЧА И КОНЕЧНАЯ ПЕРЕДАЧА
1
2
3
4
5
6
7
7
8
8
9
9
9
10
11
12
13
14
15
15
16
17

Артикул

Название

Примечание

Количество

|1

103-15-00910

TRANSMISSION ASS'Y,(FOR 2 LEVER STEERING)

SN: 63001-UP

1шт.

|$$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.F2320-51A0 TO 56A0¤ 57A1¤ 58A0¤ 59A0¤ 60A1 AND 61A0¤ 62A1¤ 63A0.

-1шт.

|1

103-15-41010

TRANSMISSION ASS'Y,(FOR MONO LEVER STEERING)

SN: 63001-UP

1шт.

|$$4

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.F2320-51A0 TO 59A0¤ 60A4¤ 61A0¤ AND 62A4¤ 63A0.

-1шт.

1

103-15-32321

CARRIER

SN: 63001-UP

1шт.

2

103-15-32370

PLATE

SN: 63001-UP

1шт.

3

04065-05520

RING

SN: 63001-UP

1шт.

4

06000-06006

BEARING

SN: 63001-UP

1шт.

5

103-15-32521

SHAFT

SN: 63001-UP

3шт.

6

125-15-11230

PLUG

SN: 63001-UP

3шт.

7

103-15-32411

GEAR

SN: 63001-UP

6шт.

8

362-15-19410

BEARING

SN: 63001-UP

6шт.

9

113-15-32560

WASHER

SN: 63001-UP

12шт.

10

04025-00312

PIN

SN: 63001-UP

3шт.

11

04065-05520

RING

SN: 63001-UP

1шт.

12

362-15-19520

RING,SNAP

SN: 63001-UP

1шт.

13

103-15-32630

GEAR,RING

SN: 63001-UP

1шт.

14

103-15-32231

GEAR

SN: 63001-UP

1шт.

15

04064-03515

RING

SN: 63001-UP

3шт.

16

04064-03015

RING

SN: 63001-UP

1шт.

17

103-15-32241

GEAR

SN: 63001-UP

1шт.

Выбрано товаров: 21
