Запчасти Komatsu D21PL-8 КАБИНА ROPS (ДВЕРЬ ФИКСАТОР ОТКРЫТИЯ И ЗАДН. ОКНА) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

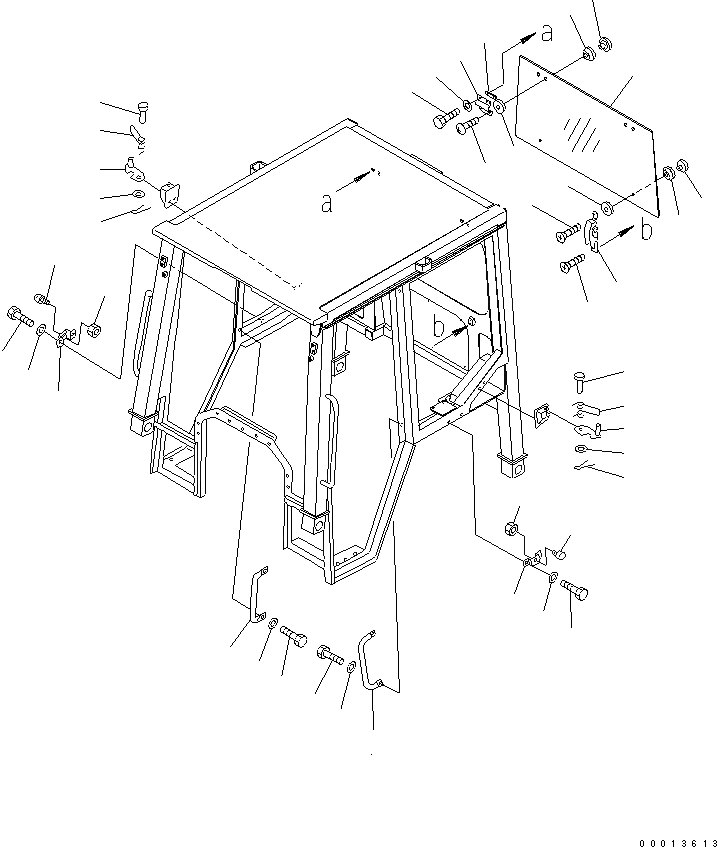

Схема запчастей Komatsu D21PL-8 - КАБИНА ROPS (ДВЕРЬ ФИКСАТОР ОТКРЫТИЯ И ЗАДН. ОКНА) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
1
2
2
3
3
4
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
16
17
18
19
20
21
21
22
23
24
25
26
26
27

Артикул

Название

Примечание

Количество

|1

103-Y79-0020

ROPS CAB ASS'Y

SN: 63001-UP

1шт.

|$$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.K0210-01A0 TO K0210-07A0.

-1шт.

1

113-Y79-2531

HANDLE

SN: 63001-UP

2шт.

2

01010-D1025

BOLT

SN: 63001-UP

4шт.

3

01643-71032

WASHER

SN: 63001-UP

4шт.

4

113-X79-2510

STOPPER,L.H.

SN: 63001-UP

1шт.

5

113-X79-2520

STOPPER,R.H.

SN: 63001-UP

1шт.

6

135-57-12230

SPRING

SN: 63001-UP

2шт.

7

04205-11035

PIN

SN: 63001-UP

2шт.

8

01641-21016

WASHER

SN: 63001-UP

2шт.

9

04050-13018

PIN

SN: 63001-UP

2шт.

10

113-X79-2180

PLATE

SN: 63001-UP

2шт.

11

205-54-63460

STOPPER

SN: 63001-UP

2шт.

12

01580-10806

NUT

SN: 63001-UP

2шт.

13

01010-D1025

BOLT

SN: 63001-UP

4шт.

14

01643-71032

WASHER

SN: 63001-UP

4шт.

15

103-Y79-5210

GLASS

SN: 63001-UP

1шт.

16

114-X11-1723

BRACKET

SN: 63001-UP

8шт.

17

114-X11-2810

PLATE

SN: 63001-UP

2шт.

18

01010-D0616

BOLT

SN: 63001-UP

4шт.

19

01643-70623

WASHER

SN: 63001-UP

4шт.

20

20T-54-74870

NUT

SN: 63001-UP

4шт.

21

20T-54-74880

GROMMET

SN: 63001-UP

8шт.

22

01023-20612

SCREW

SN: 63001-UP

4шт.

23

22X-54-19260

LOCK,QUARTER

SN: 63001-UP

2шт.

24

01224-70512

SCREW

SN: 63001-UP

4шт.

25

205-54-51720

RETAINER

SN: 63001-UP

2шт.

26

205-54-51730

PACKING

SN: 63001-UP

4шт.

27

01224-40610

SCREW

SN: 63001-UP

2шт.

Выбрано товаров: 29
