Запчасти Komatsu D21PL-7-M КЛАПАН УПРАВЛЕНИЯ ТРАНСМИССИЕЙ (F-R) СИЛОВАЯ ПЕРЕДАЧА И КОНЕЧНАЯ ПЕРЕДАЧА

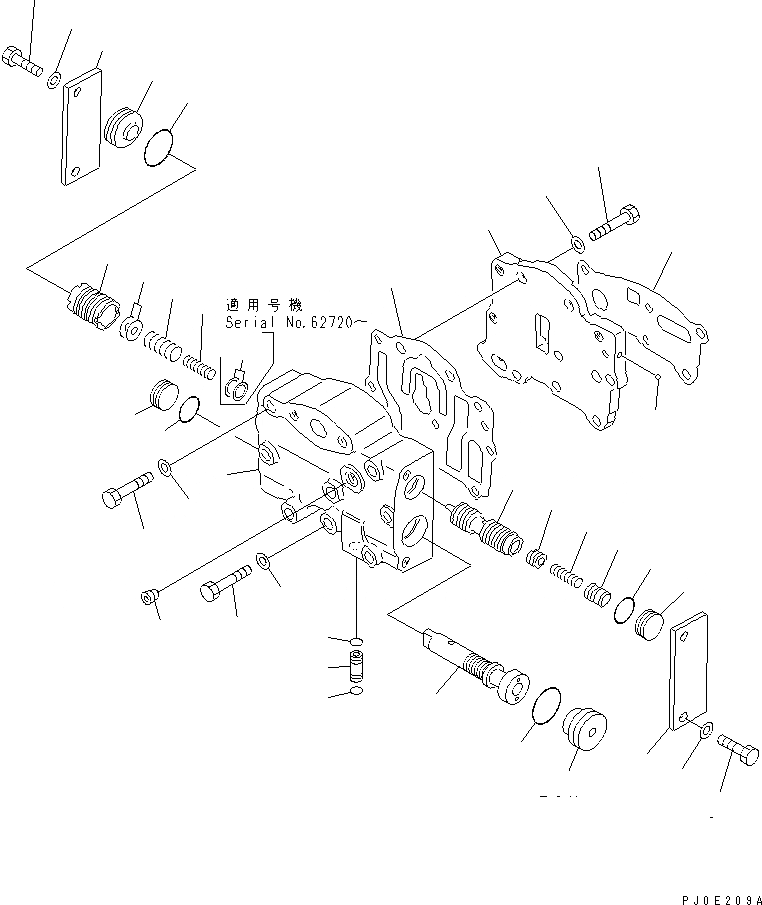

Схема запчастей Komatsu D21PL-7-M - КЛАПАН УПРАВЛЕНИЯ ТРАНСМИССИЕЙ (F-R) СИЛОВАЯ ПЕРЕДАЧА И КОНЕЧНАЯ ПЕРЕДАЧА
1
2
3
4
5
6
7
8
8
9
9
10
10
11
12
13
14
15
16
17
18
19
19A
20
20
21
21
22
23
23
23A
24
25
26
26
27
28
29
30

Артикул

Название

Примечание

Количество

|1

103-15-00612

TRANSMISSION ASS'Y

SN: 62454-62685

1шт.

|$$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.F2320-51A0 TO F2320-63A0.

-1шт.

|1

103-15-00910

TRANSMISSION ASS'Y

SN: 62454-UP

1шт.

|$$4

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.F2320-51A0 TO 56A0¤ 57A1¤ 58A0¤ 59A0¤ 60A1 AND 61A0¤ 62A1¤ 63A0.

-1шт.

|1

103-15-41010

TRANSMISSION ASS'Y

SN: 62686-UP

1шт.

|$$6

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.F2320-51A0 TO 59A0¤ 60A4¤ 61A0¤ AND 62A4¤ 63A0.

-1шт.

|1

103-15-00710

VALVE ASS'Y

SN: 62454-UP

1шт.

|1

103-15-00740

SEAT ASS'Y

SN: 62454-UP

1шт.

1

103-15-35130

SEAT

SN: 62454-UP

1шт.

2

04260-00635

BALL

SN: 62454-UP

1шт.

3

104-15-25110

BODY

SN: 62454-UP

1шт.

4

103-15-35140

GASKET (K2)

SN: 62454-UP

1шт.

5

01010-81025

BOLT

SN: 62454-UP

2шт.

6

01643-31032

WASHER

SN: 62454-UP

2шт.

7

07043-00211

PLUG

SN: 62454-UP

1шт.

8

103-15-25350

PLATE

SN: 62454-UP

2шт.

9

01010-80820

BOLT

SN: 62454-UP

4шт.

10

01643-30823

WASHER

SN: 62454-UP

4шт.

11

361-15-15321

SPOOL

SN: 62831-UP

1шт.

|11

361-15-15320

SPOOL,QUICK RETURN

SN: 62454-62830

1шт.

12

103-15-35220

VALVE

SN: 62454-UP

1шт.

13

103-15-35251

SPRING

SN: 62454-UP

1шт.

14

103-15-35260

SPRING

SN: 62454-UP

1шт.

15

104-15-25210

SPOOL,MODULATING

SN: 62454-UP

1шт.

16

104-15-25480

VALVE

SN: 62454-UP

1шт.

17

104-15-25490

VALVE

SN: 62454-UP

1шт.

18

125-15-15290

SPRING

SN: 62454-UP

1шт.

19

113-15-25260

SHIM¤ 0.5MM (K2)

SN: 62454-UP

3шт.

|19

113-15-25270

SHIM¤ 0.2MM (K2)

SN: 62454-UP

2шт.

19A

103-15-35270

SHIM¤ 0.5MM,SPRING (K2)

SN: 62720-UP

3шт.

20

104-15-25340

STOPPER

SN: 62454-UP

2шт.

21

07000-72020

O-RING (K2)

SN: 62454-UP

2шт.

22

104-15-25330

STOPPER

SN: 62454-UP

1шт.

23

07000-73025

O-RING (K2)

SN: 62454-UP

2шт.

23A

124-15-55390

STOPPER (K2)

SN: 62831-UP

1шт.

24

103-15-35910

GASKET (K2)

SN: 62454-UP

1шт.

25

103-15-31770

SLEEVE

SN: 62454-UP

1шт.

26

07000-72014

O-RING (K2)

SN: 62454-UP

2шт.

27

01010-80870

BOLT

SN: 62454-UP

6шт.

28

01643-30823

WASHER

SN: 62454-UP

6шт.

29

01010-80816

BOLT

SN: 62454-UP

2шт.

30

01643-30823

WASHER

SN: 62454-UP

2шт.

Выбрано товаров: 42
