Запчасти Komatsu D21P-8E0 ТРАНСМИССИЯ (ДЛЯ F-R ТРАНСМИССИЯ) (1 КОЖУХ) (ДЛЯ MONO РЫЧАГ РУЛЕВ. УПРАВЛЕНИЕ)(№9-) СИЛОВАЯ ПЕРЕДАЧА И КОНЕЧНАЯ ПЕРЕДАЧА

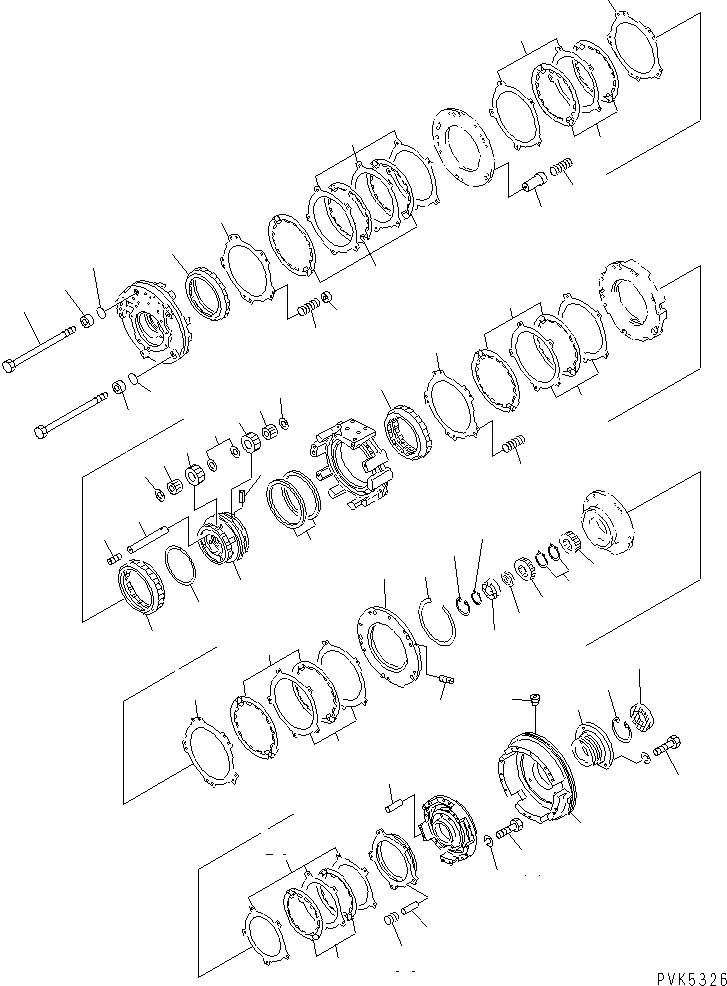

Схема запчастей Komatsu D21P-8E0 - ТРАНСМИССИЯ (ДЛЯ F-R ТРАНСМИССИЯ) (1 КОЖУХ) (ДЛЯ MONO РЫЧАГ РУЛЕВ. УПРАВЛЕНИЕ)(№9-) СИЛОВАЯ ПЕРЕДАЧА И КОНЕЧНАЯ ПЕРЕДАЧА
1
2
3
3
4
4
4
5
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
24
24
24
25
25
25
25
26
26
26
26
27
28
29
29
30
31
32
33
34
35
36
37
37
38
38
39
40
41
42
43
44

Артикул

Название

Примечание

Количество

|$1

104-15-41011

TRANSMISSION ASS'Y,(FOR MONO LEVER STEERING)

SN: 90001-UP

1шт.

|$$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.F2320-51A2 TO F2320-63A2.

-1шт.

1

104-15-22322

CARRIER

SN: 90001-UP

1шт.

2

113-15-29560

PIN

SN: 90001-UP

4шт.

3

103-15-22421

GEAR

SN: 90001-UP

8шт.

4

113-15-32560

WASHER

SN: 90001-UP

16шт.

5

104-15-49430

BEARING

SN: 90001-UP

8шт.

6

103-15-22521

SHAFT

SN: 90001-UP

4шт.

7

145-14-11320

PLUG

SN: 90001-UP

4шт.

8

113-15-29240

SEAL

SN: 90001-UP

2шт.

9

04065-06220

RING,SNAP

SN: 90001-UP

1шт.

10

06000-06007

BEARING

SN: 90001-UP

1шт.

11

113-15-22930

RING

SN: 90001-UP

1шт.

12

104-15-22170

SPACER

SN: 90001-UP

1шт.

13

04064-03515

RING,SNAP

SN: 90001-UP

1шт.

14

104-15-42230

GEAR

SN: 90001-UP

2шт.

15

103-15-29510

RING,SNAP

SN: 90001-UP

2шт.

16

104-15-21280

PIN

SN: 90001-UP

10шт.

17

01010-80845

BOLT

SN: 90001-UP

10шт.

18

01602-20825

WASHER

SN: 90001-UP

10шт.

19

04020-01024

PIN

SN: 90001-UP

2шт.

20

113-15-29510

RING,SNAP

SN: 90001-UP

1шт.

21

104-15-22620

GEAR,RING

SN: 90001-UP

1шт.

22

103-15-22630

GEAR,RING

SN: 90001-UP

1шт.

23

104-15-22641

RING GEAR,RING

SN: 90001-UP

1шт.

24

113-15-42711

DISC

SN: 90001-UP

9шт.

25

113-15-22720

PLATE

SN: 90001-UP

4шт.

26

113-15-22730

PLATE

SN: 90001-UP

9шт.

27

103-15-32711

DISC

SN: 90001-UP

2шт.

28

113-15-22750

PLATE

SN: 90001-UP

3шт.

29

104-15-32910

SPRING

SN: 90001-UP

10шт.

30

362-15-12820

SPACER

SN: 90001-UP

5шт.

31

104-15-22920

SPRING

SN: 90001-UP

5шт.

32

362-15-12810

GUIDE

SN: 90001-UP

5шт.

33

104-15-22930

SPRING

SN: 90001-UP

5шт.

34

07011-10058

SEAL (K1)

SN: 90001-UP

1шт.

35

04065-07525

RING,SNAP

SN: 90001-UP

1шт.

36

103-15-31260

BOLT

SN: 90001-UP

1шт.

37

113-15-21260

WASHER

SN: 90001-UP

5шт.

38

07000-A1008

O-RING (K1)

SN: 90104-UP

5шт.

38

0

O-RING (K1)

SN: 90001-90103

5шт.

|$43

104-15-00540

HOUSING ASS'Y,1ST

SN: 90001-UP

1шт.

39

0

HOUSING

SN: 90001-UP

1шт.

40

07043-00108

PLUG

SN: 90001-UP

1шт.

41

104-15-31210

CASE

SN: 90001-UP

1шт.

42

01010-81020

BOLT

SN: 90001-UP

4шт.

|$48

104-15-00531

PLATE ASS'Y

SN: 90001-UP

1шт.

43

0

PLATE

SN: 90001-UP

1шт.

44

01310-20408

SCREW

SN: 90001-UP

1шт.

Выбрано товаров: 49
