Запчасти Komatsu D21P-7A-M ТРАНСМИССИЯ (F-R) (SHIFT КЛАПАН) (ДЛЯ РЫЧАГИ РУЛЕВ. УПРАВЛЕНИЕ) СИЛОВАЯ ПЕРЕДАЧА И КОНЕЧНАЯ ПЕРЕДАЧА

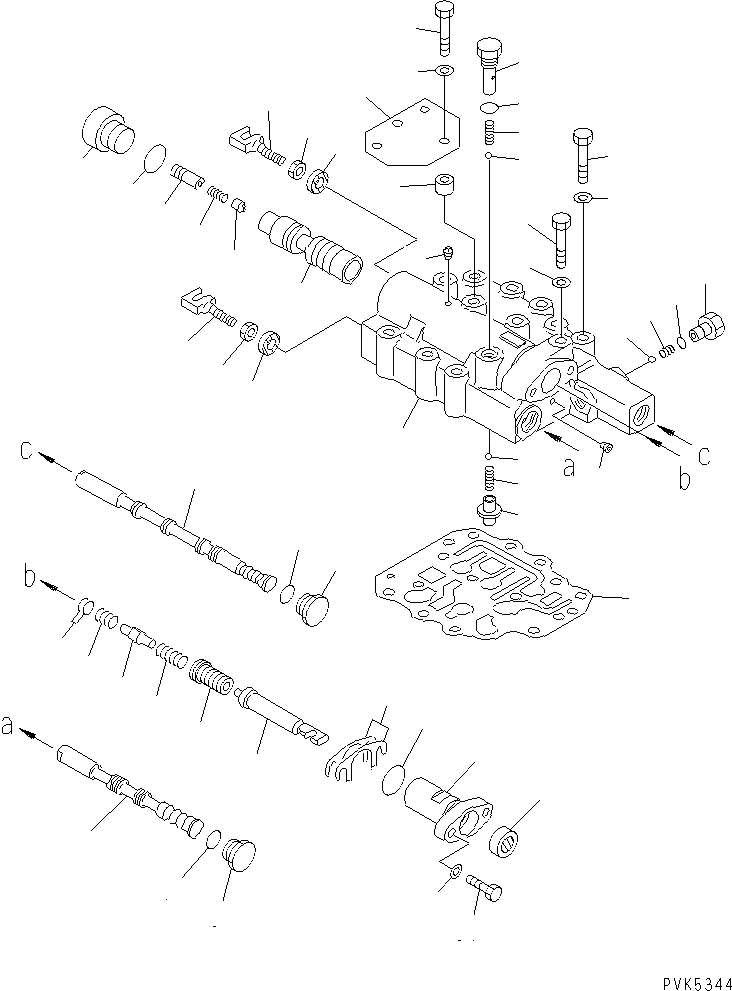

Схема запчастей Komatsu D21P-7A-M - ТРАНСМИССИЯ (F-R) (SHIFT КЛАПАН)                (ДЛЯ РЫЧАГИ РУЛЕВ. УПРАВЛЕНИЕ) СИЛОВАЯ ПЕРЕДАЧА И КОНЕЧНАЯ ПЕРЕДАЧА
1
2
3
4
5
6
6
7
7
8
8
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
44
44
45
46

Артикул

Название

Примечание

Количество

|1

103-15-00910

TRANSMISSION ASS'Y

SN: 78604-UP

1шт.

|$$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.F2320-51A0 TO F2320-63A0.

-1шт.

|1

104-15-00330

VALVE ASS'Y,SELECTOR AND INCHING

SN: 78604-UP

1шт.

1

363-15-15410

BODY

SN: 78604-UP

1шт.

2

07043-70108

PLUG

SN: 78604-UP

1шт.

3

07042-80108

PLUG

SN: 78604-UP

2шт.

4

363-15-15470

SPOOL

SN: 78604-UP

1шт.

5

363-15-15450

SPOOL

SN: 78604-UP

1шт.

6

113-15-25481

PLUG

SN: 78604-UP

2шт.

7

07002-01823

O-RING (K3)

SN: 78604-UP

2шт.

8

113-15-29110

SEAL,OIL (K3)

SN: 78604-UP

2шт.

9

01580-10806

NUT

SN: 78604-UP

2шт.

10

09363-00850

YOKE

SN: 78604-UP

2шт.

11

07002-01223

O-RING (K3)

SN: 78604-UP

2шт.

|12

103-15-15340

DETENT ASS'Y

SN: 78604-UP

2шт.

12

103-15-15330

RETAINER

SN: 78604-UP

1шт.

13

103-15-15350

SPRING

SN: 78604-UP

1шт.

14

04260-00635

BALL

SN: 78604-UP

1шт.

|15

103-15-25370

DETENT ASS'Y

SN: 78604-UP

1шт.

15

103-15-25380

RETAINER

SN: 78604-UP

1шт.

16

103-15-15350

SPRING

SN: 78604-UP

1шт.

17

04260-00635

BALL

SN: 78604-UP

1шт.

18

07002-01223

O-RING (K3)

SN: 78604-UP

1шт.

|19

363-15-15340

DETENT ASS'Y

SN: 78604-UP

1шт.

19

363-15-15350

RETAINER

SN: 78604-UP

1шт.

20

103-15-15350

SPRING

SN: 78604-UP

1шт.

21

04260-00635

BALL

SN: 78604-UP

1шт.

22

363-15-15510

SPOOL

SN: 78604-UP

1шт.

23

104-15-45520

VALVE

SN: 81741-UP

1шт.

|23

0

VALVE

SN: 78604-81740

1шт.

24

363-15-15530

STOPPER

SN: 78604-UP

1шт.

25

104-15-35170

STOPPER

SN: 78604-UP

1шт.

26

103-15-36160

SPRING

SN: 78604-UP

1шт.

27

103-15-36150

SPRING

SN: 78604-UP

1шт.

28

104-15-36480

SHIM¤ 0.5MM (K3)

SN: 78604-UP

6шт.

|28

104-15-36490

SHIM¤ 0.2MM (K3)

SN: 78604-UP

4шт.

29

22W-75-18880

SLEEVE

SN: 78604-UP

1шт.

30

22W-75-18890

VALVE

SN: 78604-UP

1шт.

31

125-15-15290

SPRING

SN: 78604-UP

1шт.

32

124-15-45450

PLUG

SN: 78604-UP

1шт.

33

07002-03034

O-RING (K3)

SN: 78604-UP

1шт.

34

104-15-35230

COVER

SN: 78604-UP

1шт.

35

07000-72021

O-RING (K3)

SN: 78604-UP

1шт.

36

113-15-29110

SEAL,OIL (K3)

SN: 78604-UP

1шт.

37

01010-80825

BOLT

SN: 78604-UP

2шт.

38

01643-30823

WASHER

SN: 78604-UP

2шт.

39

104-15-36460

SHIM¤ 0.5MM (K3)

SN: 78604-UP

4шт.

|39

104-15-36470

SHIM¤ 0.2MM (K3)

SN: 78604-UP

6шт.

40

103-15-45920

GASKET (K3)

SN: 78604-UP

1шт.

41

01010-80850

BOLT

SN: 78604-UP

7шт.

42

01010-80875

BOLT

SN: 78604-UP

3шт.

43

01010-80880

BOLT

SN: 78604-UP

2шт.

44

01643-30823

WASHER

SN: 78604-UP

12шт.

45

104-43-38980

PLATE

SN: 78604-UP

1шт.

46

144-62-21270

SPACER

SN: 78604-UP

1шт.

Выбрано товаров: 55
