Запчасти Komatsu D21A-7-M ТРАНСМИССИЯ (F-R) (РЫЧАГ)(№78-898) СИЛОВАЯ ПЕРЕДАЧА И КОНЕЧНАЯ ПЕРЕДАЧА

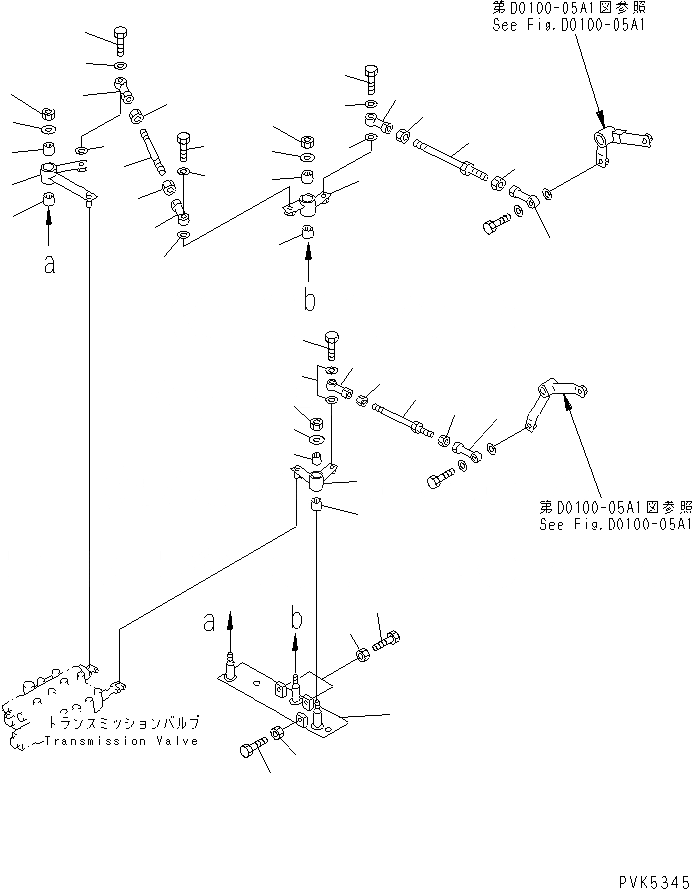

Схема запчастей Komatsu D21A-7-M - ТРАНСМИССИЯ (F-R) (РЫЧАГ)(№78-898) СИЛОВАЯ ПЕРЕДАЧА И КОНЕЧНАЯ ПЕРЕДАЧА
1
2
3
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
24
25
25
26
27
28
28
29
29
29
29
30
31
32
33
34
34
35
36

Артикул

Название

Примечание

Количество

|$$1

SERIAL NO. 80198 INDICATES D21A-7. THE OTHER MACHINES ARE AS FOLLOWS.

-1шт.

|$$2

D20A-7 = 80088

-1шт.

|$$3

D20A-7B = 80059

-1шт.

|$$4

D21A-7B = 80142

-1шт.

|1

104-15-32032

TRANSMISSION ASS'Y

SN: 78604-80198

1шт.

|$$6

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.F2320-51A2 TO F2320-63A2.

-1шт.

1

104-43-38410

BRACKET

SN: 78604-80198

1шт.

2

104-43-38440

LEVER

SN: 78604-80198

1шт.

3

363-43-27250

BEARING

SN: 78604-80198

2шт.

4

01598-00809

NUT

SN: 78604-80198

1шт.

5

113-43-23230

WASHER

SN: 78604-80198

1шт.

6

104-43-38420

LEVER

SN: 78604-80198

1шт.

7

363-43-27250

BEARING

SN: 78604-80198

2шт.

8

01598-00809

NUT

SN: 78604-80198

1шт.

9

113-43-23230

WASHER

SN: 78604-80198

1шт.

10

04248-30815

ROD

SN: 78604-80198

1шт.

11

04250-80847

END,ROD

SN: 78604-80198

1шт.

12

01580-10806

NUT

SN: 78604-80198

1шт.

13

01010-80830

BOLT

SN: 78604-80198

1шт.

14

01643-30823

WASHER

SN: 78604-80198

2шт.

15

04250-80847

END,ROD¤ L.H. THREAD

SN: 78604-80198

1шт.

16

01580-10806

NUT,L.H. THREAD

SN: 78604-80198

1шт.

17

04248-30817

ROD

SN: 78604-80198

1шт.

18

04250-80847

END,ROD

SN: 78604-80198

1шт.

19

01580-10806

NUT

SN: 78604-80198

1шт.

20

01010-80830

BOLT

SN: 78604-80198

1шт.

21

01643-30823

WASHER

SN: 78604-80198

2шт.

22

04250-90847

END,ROD¤ L.H. THREAD

SN: 78604-80198

1шт.

23

01508-40805

NUT,ROD

SN: 78604-80198

1шт.

24

01016-50825

BOLT

SN: 78604-80198

3шт.

25

01580-10806

NUT

SN: 78604-80198

3шт.

26

04245-40808

ROD

SN: 78604-80198

1шт.

27

04250-90847

END,ROD¤ L.H. THREAD

SN: 78604-80198

1шт.

28

01010-80830

BOLT

SN: 78604-80198

2шт.

29

01643-30823

WASHER

SN: 78604-80198

4шт.

30

04250-80847

END,ROD

SN: 78604-80198

1шт.

31

01580-10806

NUT

SN: 78604-80198

1шт.

32

01508-40805

NUT,L.H. THREAD

SN: 78604-80198

1шт.

33

104-43-38430

LEVER

SN: 78604-80198

1шт.

34

363-43-27250

BEARING

SN: 78604-80198

2шт.

35

01598-00809

NUT

SN: 78604-80198

1шт.

36

113-43-23230

WASHER

SN: 78604-80198

1шт.

Выбрано товаров: 42
