Запчасти Komatsu D21A-7-M ТРАНСМИССИЯ (F-R) (НЕСУЩИЙ ЭЛЕМЕНТ)(№899-) СИЛОВАЯ ПЕРЕДАЧА И КОНЕЧНАЯ ПЕРЕДАЧА

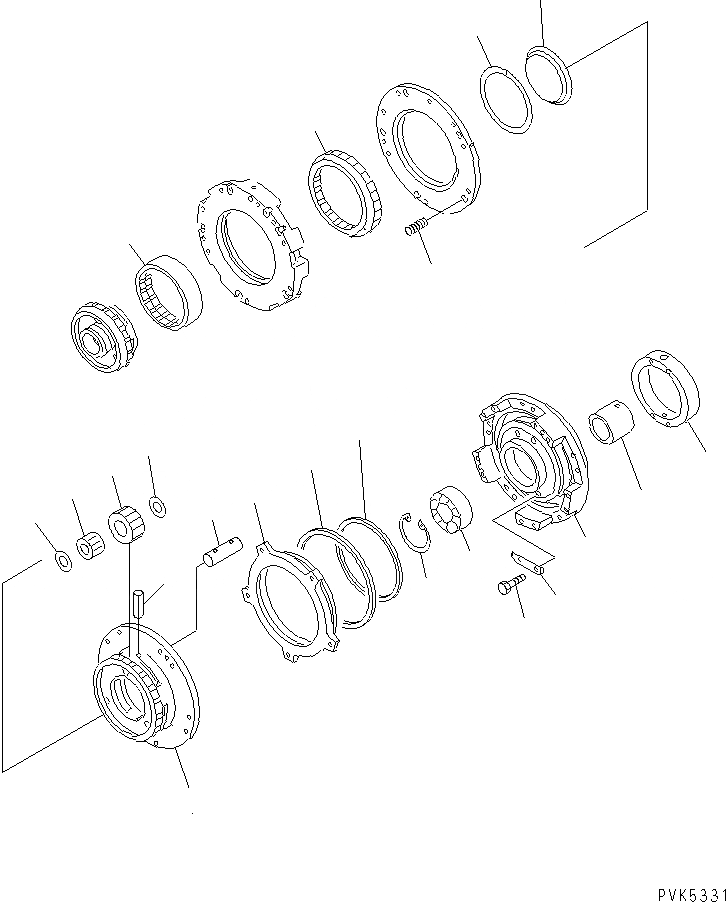

Схема запчастей Komatsu D21A-7-M - ТРАНСМИССИЯ (F-R) (НЕСУЩИЙ ЭЛЕМЕНТ)(№899-) СИЛОВАЯ ПЕРЕДАЧА И КОНЕЧНАЯ ПЕРЕДАЧА
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

Артикул

Название

Примечание

Количество

|$$1

SERIAL NO. 80199 INDICATES D21A-7. THE OTHER MACHINES ARE AS FOLLOWS.

-1шт.

|$$2

D20A-7 = 80089

-1шт.

|$$3

D20A-7B = 80060

-1шт.

|$$4

D21A-7B = 80143

-1шт.

|1

104-15-41010

TRANSMISSION ASS'Y

SN: 80199-UP

1шт.

|$$6

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.F2320-51A2 TO F2320-63A2.

-1шт.

1

104-15-32331

CARRIER

SN: 81604-UP

1шт.

|1

104-15-32330

CARRIER

SN: 80199-81603

1шт.

2

113-15-32560

WASHER

SN: 80199-UP

6шт.

3

104-15-49410

BEARING

SN: 80199-UP

3шт.

4

103-15-22510

SHAFT

SN: 80199-UP

3шт.

5

113-15-29560

PIN

SN: 80199-UP

3шт.

6

103-15-22420

GEAR

SN: 80199-UP

3шт.

7

113-15-22930

RING

SN: 80199-UP

1шт.

8

113-15-22380

COVER

SN: 80199-UP

1шт.

9

104-15-32340

HOUSING

SN: 80199-UP

1шт.

10

113-15-22780

PISTON,1ST

SN: 80199-UP

1шт.

11

287-15-19210

RING,SEAL (K1)

SN: 80199-UP

1шт.

12

415-15-12360

RING,SEAL (K1)

SN: 80483-UP

1шт.

|12

0

SEAL,RING (K1)

SN: 80199-80482

1шт.

13

113-15-22390

COLLAR

SN: 80199-UP

1шт.

14

01010-80820

BOLT

SN: 80199-UP

4шт.

15

113-15-22370

LOCK

SN: 80199-UP

2шт.

16

06000-06008

BEARING

SN: 80199-UP

1шт.

17

04065-06825

RING

SN: 80199-UP

1шт.

18

104-15-32610

GEAR

SN: 80199-UP

1шт.

19

113-15-22640

GEAR

SN: 80199-UP

1шт.

20

23A-15-12910

SPRING

SN: 80199-UP

5шт.

21

104-15-32160

SPACER

SN: 80199-UP

1шт.

Выбрано товаров: 29
