Запчасти Komatsu D20PL-7 VEHICLE ЭЛЕКТРОПРОВОДКА (/)(№8-) ЭЛЕКТРИКА

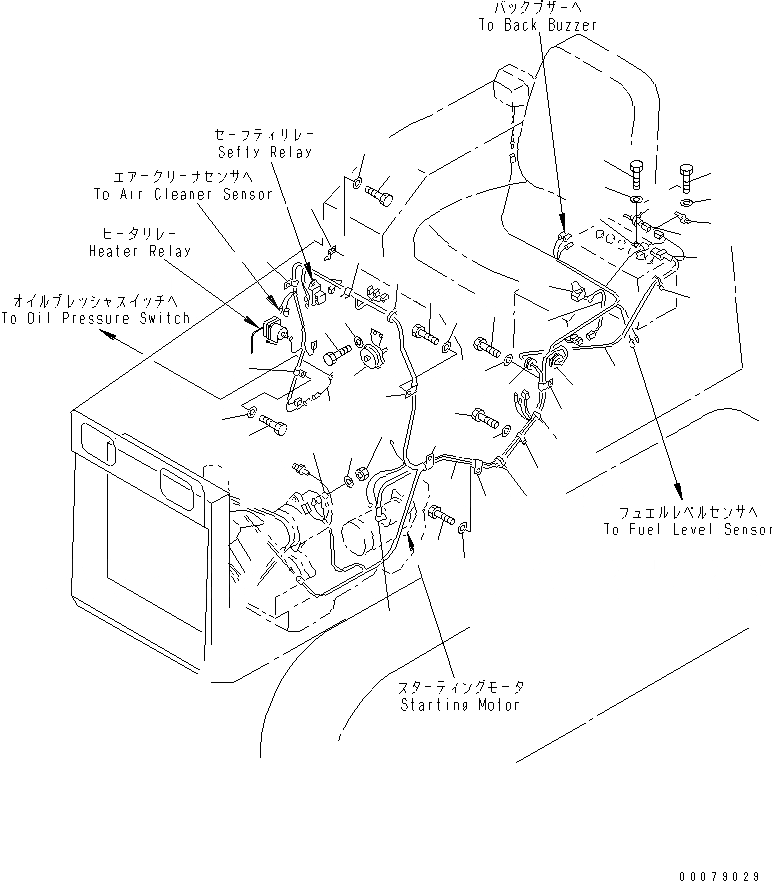

Схема запчастей Komatsu D20PL-7 - VEHICLE ЭЛЕКТРОПРОВОДКА (/)(№8-) ЭЛЕКТРИКА
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
14
15
16
16
17
17
18
19
20
21
22
23
24
25
26
26A
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42

Артикул

Название

Примечание

Количество

1

114-06-48551

WIRE ASS'Y

SN: 62686-UP

1шт.

2

08064-10000

HORN SWITCH

SN: 62686-UP

1шт.

3

08160-61200

HORN

SN: 62686-UP

1шт.

4

01010-80816

BOLT

SN: 62686-UP

2шт.

5

01643-30823

WASHER

SN: 62686-UP

2шт.

6

104-06-41133

WIRING HARNESS

SN: 62856-UP

1шт.

6

104-06-41132

WIRING HARNESS

SN: 62697-62855

1шт.

6

104-06-41131

WIRE

SN: 62686-62696

1шт.

7

203-06-57241

FUSIBLE LINK

SN: 62686-UP

1шт.

8

08034-00414

BAND,(D21)

SN: 62686-UP

2шт.

9

198-06-12760

COVER

SN: 62686-UP

1шт.

10

08036-02514

CLIP

SN: 62782-UP

3шт.

10

08036-01814

CLIP

SN: 62686-62781

3шт.

11

01010-81016

BOLT

SN: 62686-UP

4шт.

12

01643-31032

WASHER

SN: 62686-UP

4шт.

13

08036-02514

CLIP

SN: 62782-UP

1шт.

13

08036-01814

CLIP

SN: 62686-62781

1шт.

14

04434-53411

CLIP

SN: 62697-UP

3шт.

14

08036-03014

CLIP

SN: 62686-62696

2шт.

15

08036-03014

CLIP

SN: 62697-UP

1шт.

15

08036-02514

CLIP

SN: 62686-62696

1шт.

16

01010-81016

BOLT

SN: 62686-UP

4шт.

17

01643-31032

WASHER

SN: 62686-UP

4шт.

18

104-06-41361

WIRE

SN: 62697-UP

1шт.

18

104-06-41360

WIRE

SN: 62686-62696

1шт.

19

08034-00414

BAND

SN: 62686-UP

3шт.

20

08038-00035

CAP

SN: 62686-UP

1шт.

21

08053-01510

CLIP

SN: 62686-UP

1шт.

22

01010-81020

BOLT

SN: 62686-UP

1шт.

23

01643-31032

WASHER

SN: 62686-UP

1шт.

24

08036-01414

CLIP

SN: 62686-UP

1шт.

25

01010-81016

BOLT

SN: 62686-UP

1шт.

26

01643-31032

WASHER

SN: 62686-UP

1шт.

26A

104-06-41440

WIRING HARNESS

SN: 62705-UP

1шт.

27

08034-00414

BAND

SN: 62686-UP

3шт.

28

08037-02512

GROMMET

SN: 62686-UP

1шт.

29

08037-03614

GROMMET

SN: 62686-UP

1шт.

30

08034-30521

BAND

SN: 62686-62704

1шт.

31

08038-00519

CAP

SN: 62686-UP

1шт.

32

01580-20504

NUT

SN: 62686-UP

1шт.

33

01602-20513

WASHER

SN: 62686-UP

1шт.

34

08036-03014

CLIP

SN: 62686-UP

1шт.

35

01010-81020

BOLT,(D20)

SN: 62686-UP

1шт.

36

01643-31032

WASHER,(D20)

SN: 62686-UP

1шт.

37

08053-01512

CLIP

SN: 62686-UP

1шт.

38

01010-81020

BOLT

SN: 62686-UP

1шт.

39

01643-31032

WASHER

SN: 62686-UP

1шт.

40

08036-10614

CLIP

SN: 62686-UP

1шт.

41

01010-81015

BOLT

SN: 62686-UP

1шт.

42

01643-31032

WASHER

SN: 62686-UP

1шт.

Выбрано товаров: 50
