Запчасти Komatsu D20P-7A ТРАНСМИССИЯ (ВАЛ) СИЛОВАЯ ПЕРЕДАЧА И КОНЕЧНАЯ ПЕРЕДАЧА

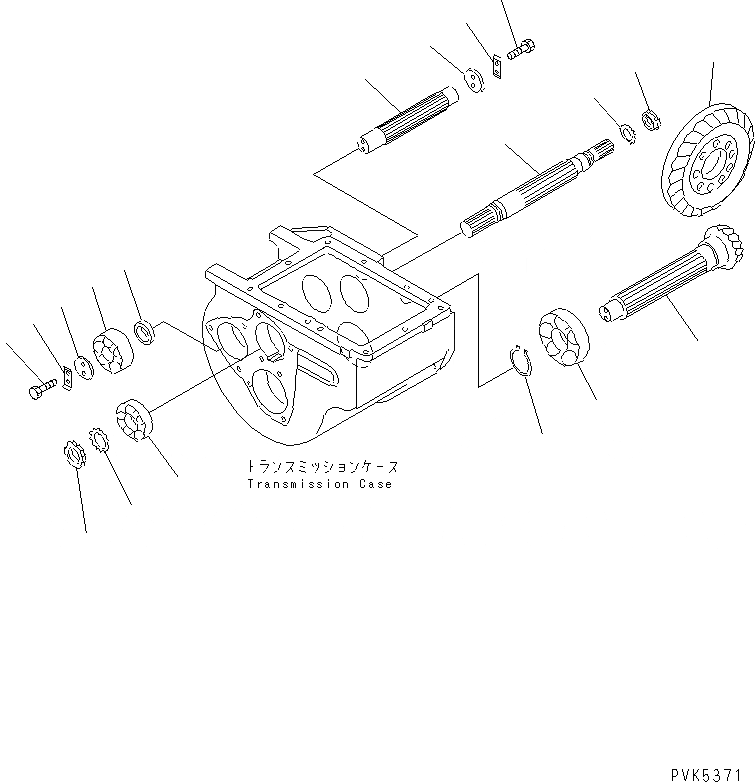

Схема запчастей Komatsu D20P-7A - ТРАНСМИССИЯ (ВАЛ) СИЛОВАЯ ПЕРЕДАЧА И КОНЕЧНАЯ ПЕРЕДАЧА
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
14
15
15
16

Артикул

Название

Примечание

Количество

|$1

102-14-00131

TRANSMISSION ASS'Y

SN: 78604-UP

1шт.

|$$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.F2340-51A0 TO F2340-55A0.

-1шт.

1

102-14-51121

SHAFT

SN: 78604-UP

1шт.

2

06040-06207

BEARING

SN: 78604-UP

1шт.

3

102-14-51222

SPACER

SN: 78604-UP

1шт.

4

102-14-51360

BEARING

SN: 81821-UP

1шт.

4

06040-05306

BEARING

SN: 78604-81820

1шт.

5

102-14-51212

SHAFT

SN: 78604-UP

1шт.

|$11

102-14-00161

BEVEL GEAR ASS'Y

SN: 81265-UP

1шт.

|$12

102-14-00160

BEVEL GEAR ASS'Y

SN: 78604-81264

1шт.

6

0

SHAFT

SN: 81265-UP

1шт.

6

0

SHAFT

SN: 78604-81264

1шт.

7

0

GEAR

SN: 81265-UP

1шт.

7

0

GEAR

SN: 78604-81264

1шт.

8

102-14-41230

BEARING

SN: 78604-UP

1шт.

9

04064-04518

RING

SN: 78604-UP

1шт.

10

01530-02710

NUT

SN: 78604-UP

1шт.

11

01658-22718

WASHER,LOCK (K1)

SN: 78604-UP

1шт.

12

01530-03310

NUT

SN: 78604-UP

1шт.

13

01658-03318

WASHER,LOCK (K1)

SN: 78604-UP

1шт.

14

100-14-13170

WASHER

SN: 78604-UP

2шт.

15

100-14-13180

LOCK

SN: 78604-UP

2шт.

16

01010-80820

BOLT

SN: 78604-UP

4шт.

Выбрано товаров: 23
