Запчасти Komatsu D155AX-6 УПРАВЛЯЮЩ. КЛАПАН (ДВОЙН. НАКЛОН.) (/)(№8-) ОСНОВН. КОМПОНЕНТЫ И РЕМКОМПЛЕКТЫ

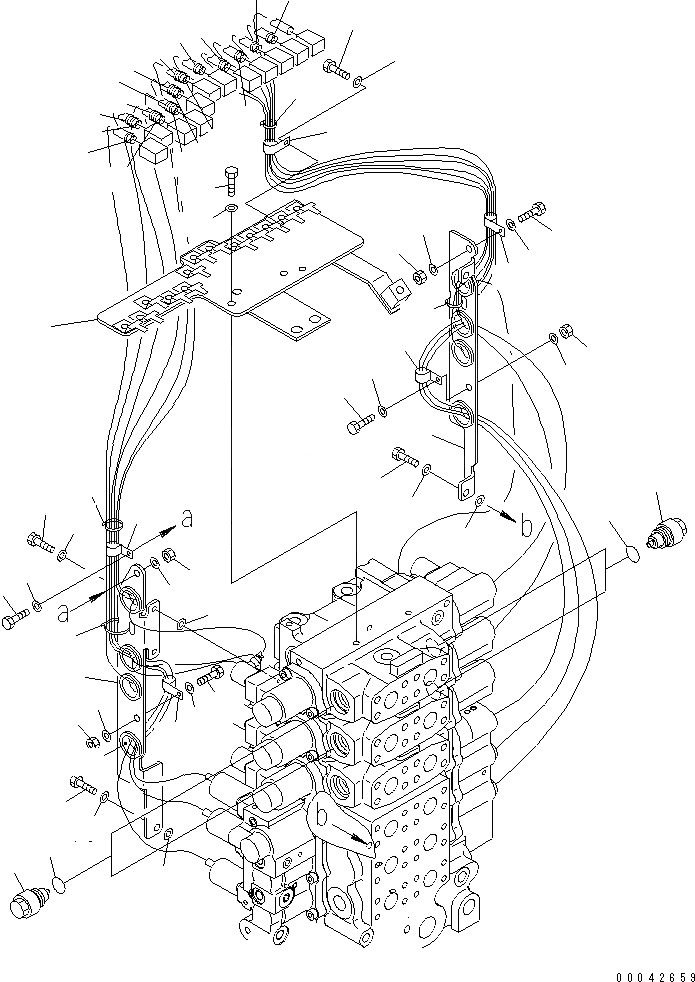

Схема запчастей Komatsu D155AX-6 - УПРАВЛЯЮЩ. КЛАПАН (ДВОЙН. НАКЛОН.) (/)(№8-) ОСНОВН. КОМПОНЕНТЫ И РЕМКОМПЛЕКТЫ
1
1
2
2
3
3
4
4
5
5
6
6
6
6
6
6
7
7
8
8
9
10
11
12
13
13
13
14
14
15
15
15
15
15
15
16
17
18
18
18
18
19
19
19
19
19
19
19
19
19
19
19
19
19
20
20
20
20
21
22
22
23

Артикул

Название

Примечание

Количество

|$1

723-66-21100

CONTROL VALVE ASS'Y

SN: 80001-UP

1шт.

|$$2

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.Y1666-01A0 T0 Y1666-10A0.

-1шт.

1

723-40-85100

VALVE ASS'Y,SUCTION

SN: 80001-UP

4шт.

2

709-25-11390

O-RING

SN: 80001-UP

1шт.

3

20Y-62-22790

BAND, RED

SN: 80001-UP

4шт.

4

20Y-62-22810

BAND, YELLOW

SN: 80001-UP

4шт.

5

20Y-62-22820

BAND, BLUE

SN: 80001-UP

4шт.

6

08034-20414

BAND

SN: 80001-UP

12шт.

7

20Y-62-22850

BAND, GREEN

SN: 80001-UP

4шт.

8

20Y-62-22860

BAND, BROWN

SN: 80001-UP

4шт.

|$11

723-66-05100

BRACKET GROUP

SN: 80001-UP

1шт.

9

723-63-32910

BRACKET

SN: 80001-UP

1шт.

10

723-63-32920

BRACKET

SN: 80001-UP

1шт.

11

723-63-32930

BRACKET

SN: 80001-UP

1шт.

12

08037-02512

GROMMET

SN: 80001-UP

8шт.

13

04434-51608

CLIP

SN: 80001-UP

3шт.

14

04434-51208

CLIP

SN: 80001-UP

2шт.

15

01010-80820

BOLT

SN: 80001-UP

7шт.

16

01010-80816

BOLT

SN: 80001-UP

1шт.

17

01643-30823

WASHER

SN: 80001-UP

1шт.

18

01580-10806

NUT

SN: 80001-UP

4шт.

19

01643-30823

WASHER

SN: 80001-UP

16шт.

20

08034-20834

BAND

SN: 80001-UP

4шт.

21

01010-80620

BOLT

SN: 80001-UP

2шт.

22

01643-30623

WASHER

SN: 80001-UP

4шт.

23

01010-80835

BOLT

SN: 80001-UP

2шт.

Выбрано товаров: 26
