Запчасти Komatsu D155AX-5 ОСНОВН. КОНСТРУКЦИЯ ЭЛЕКТРОПРОВОДКА (ПЕРЕКЛЮЧАТЕЛЬ И КОНТРОЛЛЕР)(№7-7999) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

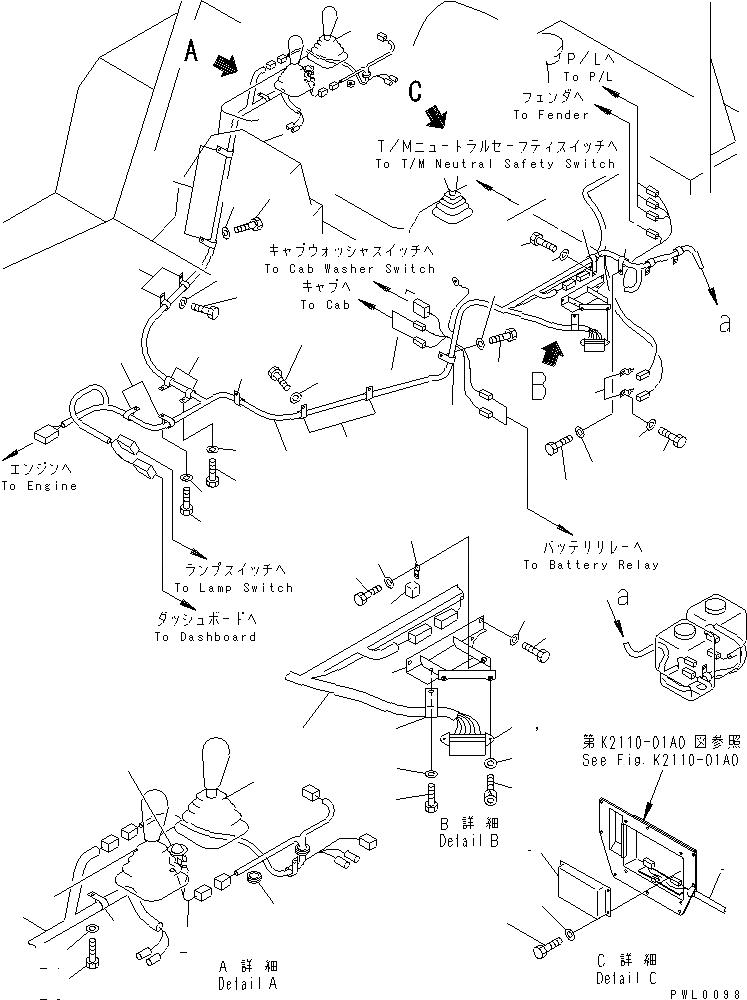

Схема запчастей Komatsu D155AX-5 - ОСНОВН. КОНСТРУКЦИЯ ЭЛЕКТРОПРОВОДКА (ПЕРЕКЛЮЧАТЕЛЬ И КОНТРОЛЛЕР)(№7-7999) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
2
3
4
5
6
6
6
6
7
8
9
10
11
12
13
13
13
13
13
14
14
14
14
15
15
15
15
16
17
18
19
19
19
19
20
20
20
20
21
21
21
21
22
23
24
25
26
27
28
29
30
31
32
33

Артикул

Название

Примечание

Количество

1

08064-10000

HORN SWITCH

SN: 70001-@

1шт.

2

7861-92-9120

WIRING HARNESS

SN: 70001-@

1шт.

3

7830-53-4402

CONTROLLER

SN: 70189-74999

1шт.

|3

0

CONTROLLER

SN: 70001-70188

1шт.

4

01010-80825

BOLT

SN: 70001-@

4шт.

5

01643-30823

WASHER

SN: 70001-@

4шт.

6

17A-06-17111

WIRING HARNESS

SN: 70001-74999

1шт.

7

195-Z11-2280

BODY

SN: 70001-@

1шт.

8

195-Z11-2290

COVER

SN: 70001-@

1шт.

|8

205-06-73180

FUSE¤ 15A

SN: 70001-74999

5шт.

|8

22W-06-13160

FUSE¤ 20A

SN: 70001-74999

5шт.

|9

283-06-16190

FUSE¤ 10A

SN: 70001-74999

3шт.

9

569-06-61960

RELAY

SN: 70001-74999

1шт.

10

287-06-16420

BRACKET

SN: 70001-74999

1шт.

11

01010-80610

BOLT

SN: 70001-74999

1шт.

12

01643-30623

WASHER

SN: 70001-74999

1шт.

13

08036-02514

CLIP

SN: 70001-74999

7шт.

14

01010-81020

BOLT

SN: 70001-74999

7шт.

15

01643-31032

WASHER

SN: 70001-74999

7шт.

16

21T-38-12270

CLIP

SN: 70001-@

1шт.

17

01010-81020

BOLT

SN: 70001-@

1шт.

18

01643-31032

WASHER

SN: 70001-@

1шт.

19

08036-01814

CLIP

SN: 70001-74999

6шт.

20

01010-81020

BOLT

SN: 70001-@

6шт.

21

01643-31032

WASHER

SN: 70001-@

6шт.

22

01252-30616

BOLT

SN: 70001-@

2шт.

23

01641-20608

WASHER

SN: 70001-@

2шт.

24

17A-06-17210

WIRING HARNESS

SN: 70001-74999

1шт.

25

01010-81020

BOLT

SN: 70001-@

2шт.

26

01643-31032

WASHER

SN: 70001-@

2шт.

27

08053-01510

CLIP

SN: 70001-74999

1шт.

28

01010-81020

BOLT

SN: 70001-@

1шт.

29

01643-31032

WASHER

SN: 70001-@

1шт.

30

08036-02514

CLIP

SN: 70001-@

1шт.

31

01010-81220

BOLT

SN: 70001-@

1шт.

32

01643-31232

WASHER

SN: 70001-@

1шт.

33

09415-02520

CAP

SN: 70001-@

1шт.

Выбрано товаров: 37
