Запчасти Komatsu D155AX-3 ТРАНСМИССИЯ (СОЛЕНОИДНЫЙ КЛАПАН) СИЛОВАЯ ПЕРЕДАЧА И КОНЕЧНАЯ ПЕРЕДАЧА

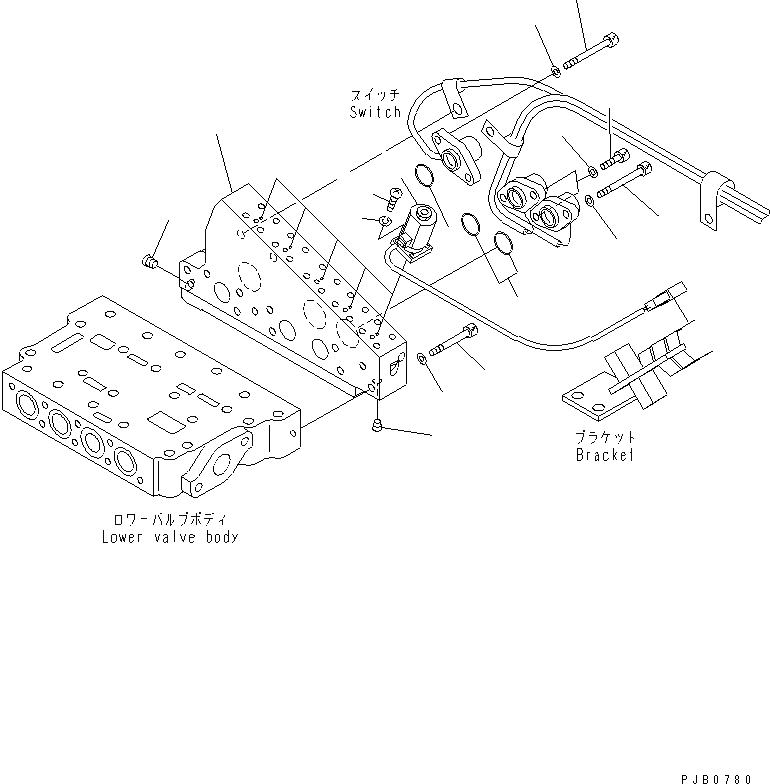

Схема запчастей Komatsu D155AX-3 - ТРАНСМИССИЯ (СОЛЕНОИДНЫЙ КЛАПАН) СИЛОВАЯ ПЕРЕДАЧА И КОНЕЧНАЯ ПЕРЕДАЧА
1
2
3
4
4
5
6
6
7
8
8
8
8
9
10
11

Артикул

Название

Примечание

Количество

|$$1

SERIAL NO. IN ( ) INDICATES TRANSMISSION SERIAL NO.

-1шт.

|1

17A-15-00021

TRANSMISSION ASS'Y

SN: (51203)-UP

1шт.

|1

17A-15-00020

TRANSMISSION ASS'Y

SN: 60001-(51202)

1шт.

|$$4

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.F2320-51A1 TO F2320-65A1.

-1шт.

|1

17A-15-00410

CONTROL VALVE ASS'Y

SN: 60001-UP

1шт.

|$$6

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.F2320-59A1 TO F2320-63A1.

-1шт.

1

17A-15-17114

VALVE BODY

SN: 60001-UP

1шт.

2

07043-70108

PLUG

SN: 60001-UP

4шт.

3

07043-70211

PLUG

SN: 60001-UP

1шт.

4

07000-73028

O-RING (K2)

SN: 60001-UP

3шт.

5

01252-40830

BOLT

SN: 60001-UP

2шт.

6

01252-40865

BOLT

SN: 60001-UP

4шт.

7

01252-40855

BOLT

SN: 60001-UP

5шт.

8

01643-30823

WASHER

SN: 60001-UP

11шт.

|9

17A-15-17410

SOLENOID VALVE ASS'Y

SN: 60001-UP

1шт.

9

17A-15-17271

SOLENOID VALVE

SN: (29090)-UP

5шт.

|9

17A-15-17270

SOLENOID VALVE

SN: 60001-(29089)

5шт.

10

01220-40420

SCREW

SN: 60001-UP

20шт.

11

01601-20410

WASHER

SN: 60001-UP

20шт.

Выбрано товаров: 19
