Запчасти Komatsu D155AX-3 ГИДР. БАК. (УПРАВЛЯЮЩ. КЛАПАН) (5-СЕКЦИОНН.) (/) ОСНОВН. КОМПОНЕНТЫ И РЕМКОМПЛЕКТЫ

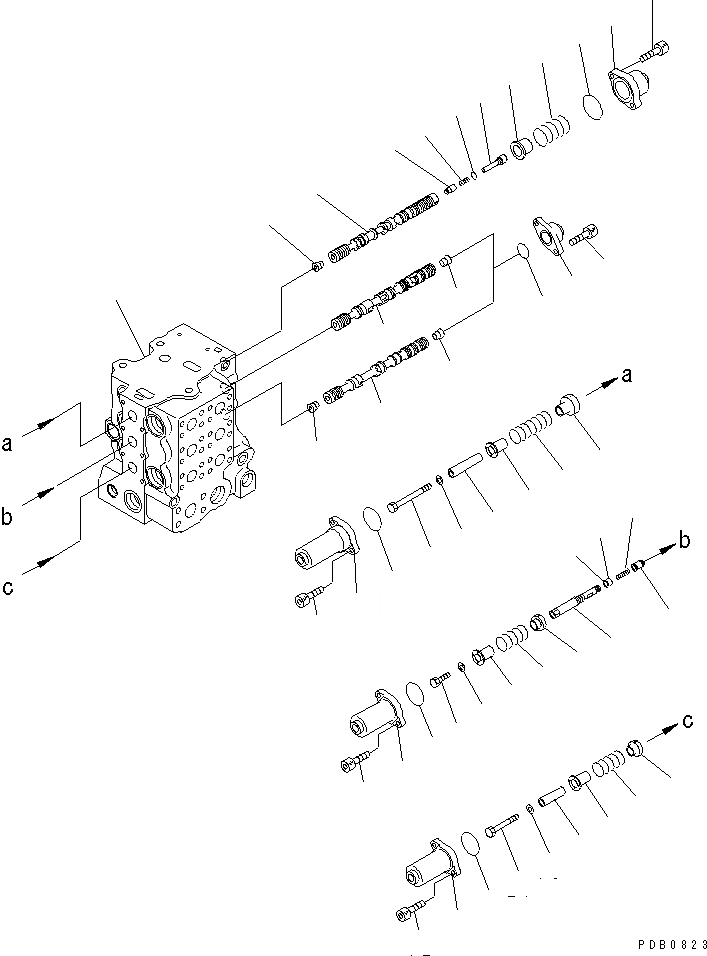

Схема запчастей Komatsu D155AX-3 - ГИДР. БАК. (УПРАВЛЯЮЩ. КЛАПАН) (5-СЕКЦИОНН.) (/) ОСНОВН. КОМПОНЕНТЫ И РЕМКОМПЛЕКТЫ
1
2
3
4
5
6
7
8
9
9
9
9
10
11
11
11
12
12
12
12
13
14
15
15
15
16
17
17
17
18
19
20
20
21
22
23
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36

Артикул

Название

Примечание

Количество

|1

723-65-21200

CONTROL VALVE

SN: 60272-UP

1шт.

|1

723-65-21100

CONTROL VALVE

SN: 60001-60271

1шт.

|$$3

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.Y1660-11A0 TO Y1660-16A0A.

-1шт.

1

0

BODY

SN: 60001-UP

1шт.

2

0

SPOOL

SN: 60001-UP

1шт.

3

0

SPOOL

SN: 60001-UP

1шт.

4

0

SPOOL

SN: 60001-UP

1шт.

5

723-63-31630

VALVE

SN: 60001-UP

1шт.

6

706-76-71130

SPRING

SN: 60001-UP

1шт.

7

723-63-31640

PLUG

SN: 60001-UP

1шт.

8

07002-11023

O-RING

SN: 60001-UP

1шт.

9

0

PLUG

SN: 60001-UP

4шт.

10

723-63-31650

CASE

SN: 60001-UP

1шт.

11

07430-71380

O-RING

SN: 60001-UP

3шт.

12

01252-30820

BOLT

SN: 60001-UP

10шт.

13

01252-30825

BOLT

SN: 60001-UP

2шт.

14

01010-31095

BOLT

SN: 60001-UP

1шт.

15

01643-31032

WASHER

SN: 60001-UP

3шт.

16

723-63-31660

SPACER

SN: 60001-UP

1шт.

17

723-63-31670

RETAINER

SN: 60001-UP

3шт.

18

723-63-31680

RETAINER

SN: 60001-UP

1шт.

19

723-63-41510

SPRING

SN: 60272-UP

1шт.

|19

723-63-31690

SPRING

SN: 60001-60271

1шт.

20

723-63-31710

CASE

SN: 60001-UP

2шт.

21

01010-81075

BOLT

SN: 60001-UP

1шт.

22

723-63-31720

SPACER

SN: 60001-UP

1шт.

23

723-63-31730

RETAINER

SN: 60001-UP

2шт.

24

723-63-31740

SPRING

SN: 60001-UP

2шт.

25

723-63-31980

CASE

SN: 60001-UP

1шт.

26

723-63-31760

O-RING

SN: 60001-UP

1шт.

27

723-63-31770

RETAINER

SN: 60001-UP

1шт.

28

723-63-41520

SPRING

SN: 60272-UP

1шт.

|28

723-63-31780

SPRING

SN: 60001-60271

1шт.

29

723-63-31790

CASE

SN: 60001-UP

2шт.

30

100-30-15140

O-RING

SN: 60001-UP

2шт.

31

723-63-31930

PLUG

SN: 60001-UP

1шт.

32

07000-11009

O-RING

SN: 60001-UP

1шт.

33

07001-01009

RING

SN: 60001-UP

1шт.

34

723-63-31920

SPRING

SN: 60001-UP

1шт.

35

723-63-31910

VALVE

SN: 60001-UP

1шт.

36

01010-81016

BOLT

SN: 60001-UP

1шт.

Выбрано товаров: 41
