D155AX-3 S/N 60001-UP
/
КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
/

ОТВАЛ УПРАВЛ-Е¤ ПОВОРОТНЫЙ ОТВАЛ (P.P.C. КЛАПАН И ТРУБЫ)(№-78)

Запчасти Komatsu D155AX-3 ОТВАЛ УПРАВЛ-Е¤ ПОВОРОТНЫЙ ОТВАЛ (P.P.C. КЛАПАН И ТРУБЫ)(№-78) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

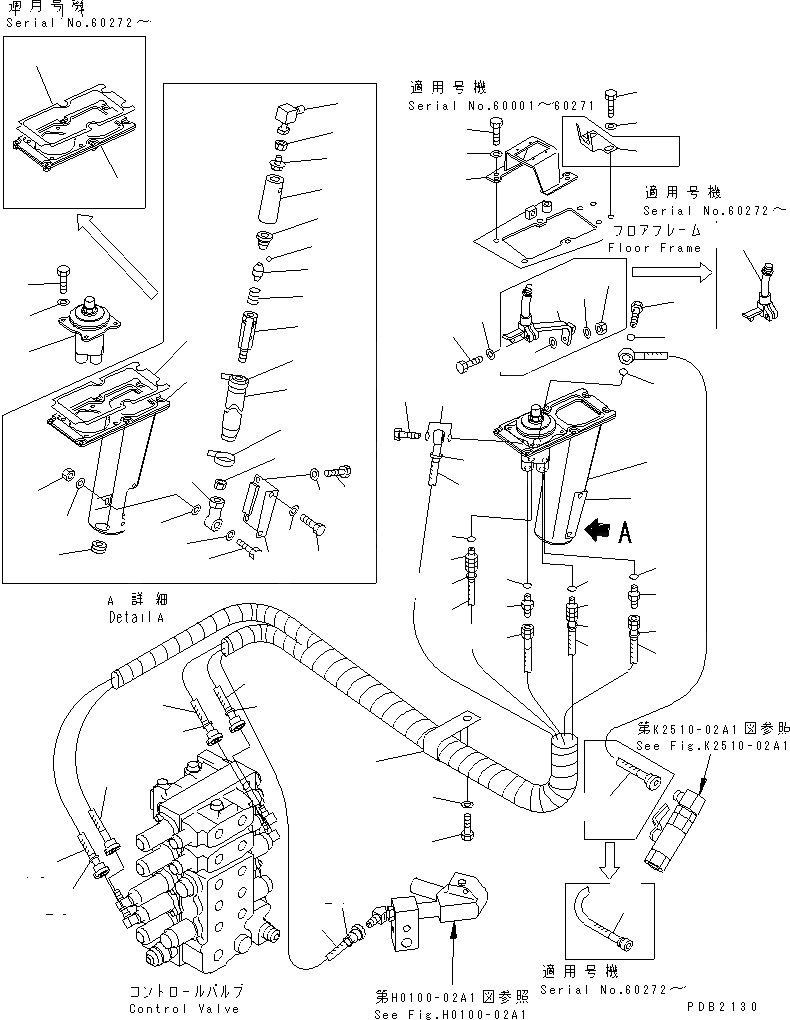

Схема запчастей Komatsu D155AX-3 - ОТВАЛ УПРАВЛ-Е¤ ПОВОРОТНЫЙ ОТВАЛ (P.P.C. КЛАПАН И ТРУБЫ)(№-78) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
2
3
4
4
4
5
5
5
6
6
6
7
7
8
9
10
10
11
12
12
13
14
15
15
16
16
17
17
18
18
19
19
20
20
21
21
22
22
23
23
24
25
26
27
27
28
29
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
44
45
46
46
47
48
49
49
50
50
51
51
52
53
54
55
56
57
57

№

Артикул

Название

Примечание

Количество

1

702-16-01450

PILOT VALVE

SN: 60272-@

1шт.

|1

702-16-01200

PILOT VALVE

SN: 60001-60271

1шт.

2

205-62-74630

NIPPLE

SN: 60001-@

1шт.

3

07002-11423

O-RING

SN: 60001-@

1шт.

4

205-62-55270

NIPPLE

SN: 60001-@

3шт.

5

07002-11423

O-RING

SN: 60001-@

3шт.

6

17A-43-15132

BRACKET

SN: 60272-60478

1шт.

|6

17A-43-15131

BRACKET

SN: 60001-60271

1шт.

7

14X-43-14320

SHEET

SN: 60001-60478

1шт.

8

01010-80825

BOLT

SN: 60004-@

4шт.

|8

01010-80830

BOLT

SN: 60001-60003

4шт.

9

01643-30823

WASHER

SN: 60001-@

4шт.

10

17A-61-16230

HOSE

SN: 60272-@

1шт.

|10

17A-61-16221

HOSE

SN: 60001-60271

1шт.

11

702-16-53240

PLUG

SN: 60001-@

1шт.

12

07000-12018

O-RING

SN: 60001-@

2шт.

13

203-62-57730

BOLT

SN: 60001-@

1шт.

14

07000-12018

O-RING

SN: 60001-@

2шт.

|15

17A-61-16241

HOSE ASS'Y

SN: 60001-@

1шт.

15

17A-61-17130

HOSE

SN: 60001-@

1шт.

16

17A-61-17140

HOSE

SN: 60001-@

1шт.

17

17A-61-17170

HOSE

SN: 60001-@

1шт.

18

17A-61-17190

HOSE

SN: 60001-@

1шт.

19

17A-61-16261

HOSE

SN: 60001-@

1шт.

20

20Y-62-22810

BAND

SN: 60001-@

1шт.

21

20Y-62-22820

BAND¤ BLUE

SN: 60001-@

1шт.

22

20Y-62-22840

BAND

SN: 60001-@

1шт.

23

20Y-62-22850

BAND¤ GREEN

SN: 60001-@

1шт.

24

14X-78-11143

GUIDE

SN: 60001-@

1шт.

25

01010-80830

BOLT

SN: 60001-60478

6шт.

26

01643-30823

WASHER

SN: 60001-60478

6шт.

27

195-43-48210

LEVER

SN: 60272-@

1шт.

|27

17A-43-15181

LEVER,R.H.

SN: 60001-60271

1шт.

28

01010-81030

BOLT

SN: 60001-@

1шт.

29

01643-31032

WASHER

SN: 60001-@

1шт.

30

01580-10806

NUT

SN: 60001-60271

1шт.

31

01643-30823

WASHER

SN: 60001-60271

2шт.

32

17A-43-15171

PLATE

SN: 60001-60271

1шт.

33

01010-81025

BOLT

SN: 60001-60478

2шт.

34

01643-31032

WASHER

SN: 60001-60478

2шт.

35

17A-43-15241

ROD

SN: 60001-60271

1шт.

36

700-20-51350

SPRING

SN: 60001-60271

1шт.

37

17A-43-15261

GUIDE

SN: 60001-60271

1шт.

38

04260-00635

BALL

SN: 60001-60271

3шт.

39

709-32-12760

PLUG

SN: 60001-60271

1шт.

40

17A-43-15231

DETENT

SN: 60001-60271

1шт.

41

14X-43-14231

PLUG

SN: 60001-60271

1шт.

42

04256-00820

JOINT

SN: 60001-60271

1шт.

43

04250-80847

END,ROD

SN: 60001-60271

1шт.

44

01580-10806

NUT

SN: 60001-60271

2шт.

45

01010-80835

BOLT

SN: 60001-60271

1шт.

46

04254-10823

SPACER

SN: 60001-60271

2шт.

47

01580-10806

NUT

SN: 60001-60271

1шт.

48

01643-30823

WASHER

SN: 60001-60271

1шт.

49

17A-43-15141

COVER

SN: 60001-60271

1шт.

50

01010-80820

BOLT

SN: 60001-60271

4шт.

51

01643-30823

WASHER

SN: 60001-60271

4шт.

52

04434-53212

CLIP

SN: 60001-@

1шт.

53

01010-81225

BOLT

SN: 60001-@

1шт.

54

01643-31232

WASHER

SN: 60001-@

1шт.

55

09415-02512

CAP

SN: 60001-60271

1шт.

56

14X-43-14270

COVER

SN: 60001-60271

1шт.

57

08034-00414

BAND

SN: 60001-60271

2шт.

Выбрано товаров: 63
