Запчасти Komatsu D155AX-3 ТРАНСМИССИЯ (СЕДЛО КЛАПАНА) СИЛОВАЯ ПЕРЕДАЧА И КОНЕЧНАЯ ПЕРЕДАЧА

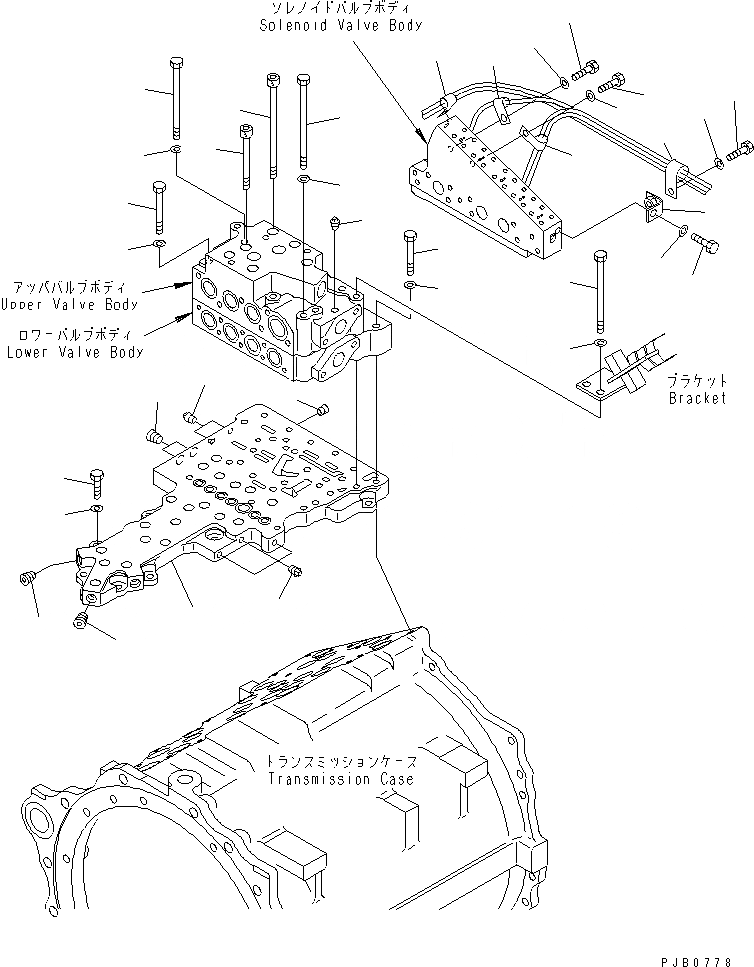

Схема запчастей Komatsu D155AX-3 - ТРАНСМИССИЯ (СЕДЛО КЛАПАНА) СИЛОВАЯ ПЕРЕДАЧА И КОНЕЧНАЯ ПЕРЕДАЧА
1
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
21
22
23
24
25
25
26
27
28
29
30
31

Артикул

Название

Примечание

Количество

|$$1

SERIAL NO. IN ( ) INDICATES TRANSMISSION SERIAL NO.

-1шт.

|$3

17A-15-00021

TRANSMISSION ASS'Y

SN: (51203)-UP

1шт.

|$4

17A-15-00020

TRANSMISSION ASS'Y

SN: 60001-(51202)

1шт.

|$$4

THESE ASSEMBLIES CONSIST OF ALL PARTS SHOWN IN FIGS.F2320-51A1 TO F2320-65A1.

-1шт.

|$6

17A-15-00410

CONTROL VALVE ASS'Y

SN: 60001-UP

1шт.

|$$6

THIS ASSEMBLY CONSISTS OF ALL PARTS SHOWN IN FIGS.F2320-59A1 TO F2320-63A1.

-1шт.

1

17A-15-17330

BRACKET

SN: 60001-UP

1шт.

2

01010-81020

BOLT

SN: 60001-UP

1шт.

3

01643-31032

WASHER

SN: 60001-UP

1шт.

4

04434-52711

CLIP

SN: 60001-UP

1шт.

5

01010-81020

BOLT

SN: 60001-UP

1шт.

6

01643-31032

WASHER

SN: 60001-UP

1шт.

7

04434-51810

CLIP

SN: 60001-UP

2шт.

8

01010-81020

BOLT

SN: 60001-UP

2шт.

9

01643-31032

WASHER

SN: 60001-UP

2шт.

10

08036-01414

CLIP

SN: 60001-UP

1шт.

11

01010-81020

BOLT

SN: 60001-UP

1шт.

12

01643-31032

WASHER

SN: 60001-UP

1шт.

13

01010-81085

BOLT

SN: 60001-UP

1шт.

14

01643-31032

WASHER

SN: 60001-UP

1шт.

15

17A-15-15850

BOLT

SN: 60001-UP

1шт.

16

01011-81045

BOLT

SN: 60001-UP

1шт.

17

01643-31032

WASHER

SN: 60001-UP

1шт.

18

01010-81070

BOLT

SN: 60001-UP

6шт.

19

01643-31032

WASHER

SN: 60001-UP

6шт.

20

17A-15-15133

SEAT

SN: 60001-UP

1шт.

21

07043-70312

PLUG

SN: 60001-UP

5шт.

22

07042-80108

PLUG

SN: 60001-UP

1шт.

23

07043-70108

PLUG

SN: 60001-UP

1шт.

24

17A-15-15860

BOLT

SN: 60001-UP

5шт.

25

07042-80108

PLUG

SN: 60001-UP

6шт.

26

01011-81045

BOLT

SN: 60001-UP

2шт.

27

01643-31032

WASHER

SN: 60001-UP

2шт.

28

01011-81070

BOLT

SN: 60001-UP

4шт.

29

01643-31032

WASHER

SN: 60001-UP

4шт.

30

01010-81030

BOLT

SN: 60001-UP

7шт.

31

01643-31032

WASHER

SN: 60001-UP

7шт.

Выбрано товаров: 37
