D155A-3 S/N 60001-UP
/
КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
/

ОСНОВН. КОНСТРУКЦИЯ ЭЛЕКТРОПРОВОДКА (ДЛЯ SYRIA)(№-)

Запчасти Komatsu D155A-3 ОСНОВН. КОНСТРУКЦИЯ ЭЛЕКТРОПРОВОДКА (ДЛЯ SYRIA)(№-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ

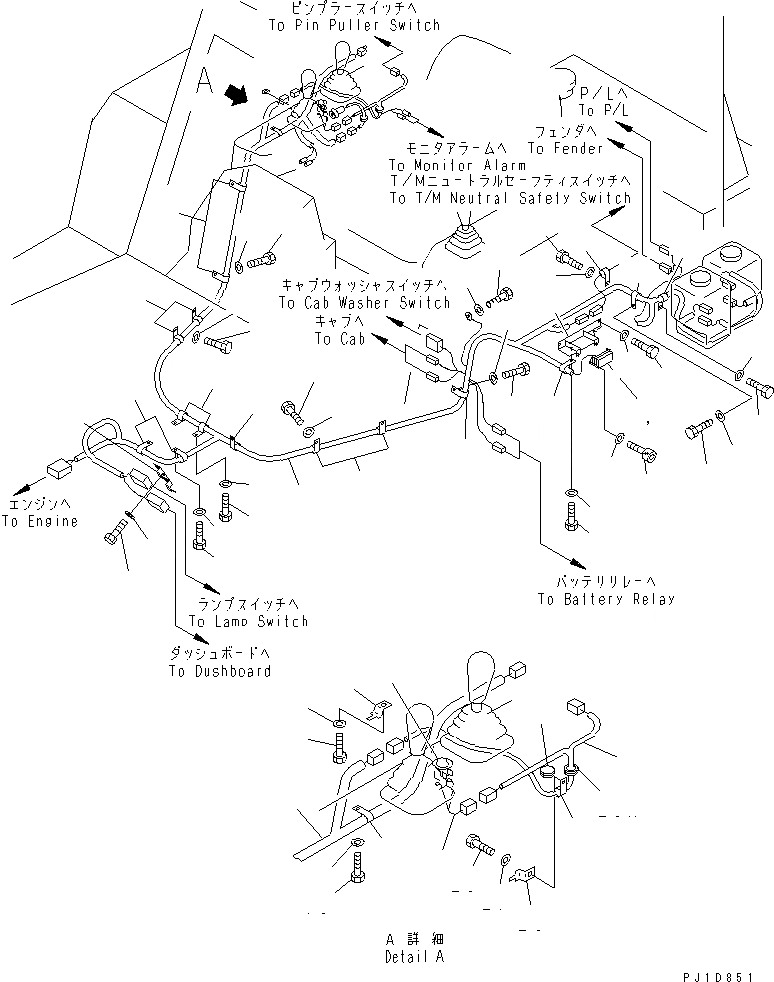

Схема запчастей Komatsu D155A-3 - ОСНОВН. КОНСТРУКЦИЯ ЭЛЕКТРОПРОВОДКА (ДЛЯ SYRIA)(№-) КАБИНА ОПЕРАТОРА И СИСТЕМА УПРАВЛЕНИЯ
1
2
3
3
4
5
6
7
8
9
9
9
9
10
10
10
10
11
11
11
11
12
13
14
15
15
15
15
15
16
16
16
16
17
17
17
17
18
19
20
21
22
22A
23
23A
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38

№

Артикул

Название

Примечание

Количество

1

08064-10000

HORN SWITCH,HORN

SN: 61200-UP

1шт.

2

7861-92-9120

WIRING HARNESS

SN: 61200-UP

1шт.

3

17A-06-11272

WIRING HARNESS

SN: 61200-UP

1шт.

4

195-Z11-2280

BODY

SN: 61200-UP

1шт.

5

195-Z11-2290

COVER

SN: 61200-UP

1шт.

|$9

283-06-16190

FUSE, 10A

SN: 61200-UP

3шт.

|$10

205-06-73180

FUSE, 15A

SN: 61200-UP

5шт.

|$11

22W-06-13160

FUSE, 20A

SN: 61200-UP

5шт.

6

08053-00910

CLIP

SN: 61200-UP

1шт.

7

01010-81020

BOLT

SN: 61200-UP

1шт.

8

01643-31032

WASHER

SN: 61200-UP

1шт.

9

08036-01814

CLIP

SN: 61200-UP

7шт.

10

01010-81020

BOLT

SN: 61200-UP

7шт.

11

01643-31032

WASHER

SN: 61200-UP

7шт.

12

17A-06-12211

BRACKET

SN: 61200-UP

1шт.

13

01010-81225

BOLT

SN: 61200-UP

1шт.

14

01643-31232

WASHER

SN: 61200-UP

1шт.

15

08036-02514

CLIP

SN: 61200-UP

7шт.

16

01010-81020

BOLT

SN: 61200-UP

6шт.

17

01643-31032

WASHER

SN: 61200-UP

6шт.

18

17A-06-11171

BRACKET

SN: 61200-UP

1шт.

19

01010-81020

BOLT

SN: 61200-UP

2шт.

20

01643-31032

WASHER

SN: 61200-UP

2шт.

21

01252-30616

BOLT

SN: 61200-UP

2шт.

22

01641-20608

WASHER

SN: 61200-UP

2шт.

22A

09415-02520

CAP

SN: 61200-UP

1шт.

23

17A-06-11291

WIRING HARNESS

SN: 61200-UP

1шт.

23A

135-06-34250

GROMMET

SN: 61200-UP

1шт.

24

08036-01014

CLIP

SN: 61200-UP

1шт.

25

08053-01512

CLIP

SN: 61200-UP

1шт.

26

01010-81016

BOLT

SN: 61200-UP

1шт.

27

01643-31032

WASHER

SN: 61200-UP

1шт.

28

21T-38-12270

CLIP

SN: 61200-UP

1шт.

29

01010-81020

BOLT

SN: 61200-UP

1шт.

30

01643-31032

WASHER

SN: 61200-UP

1шт.

31

01010-81020

BOLT

SN: 61200-UP

2шт.

32

01643-31032

WASHER

SN: 61200-UP

2шт.

33

08036-01414

CLIP

SN: 61200-UP

1шт.

34

01010-81220

BOLT

SN: 61200-UP

1шт.

35

01643-31232

WASHER

SN: 61200-UP

1шт.

36

08036-02514

CLIP

SN: 61200-UP

1шт.

37

01010-81220

BOLT

SN: 61200-UP

1шт.

38

01643-31232

WASHER

SN: 61200-UP

1шт.

Выбрано товаров: 43
