Запчасти John Deere 30LCR 379 - CONTROLS, PILOT, FOR HAND HELD TOOLS 3362 Control & Load Holding Valves

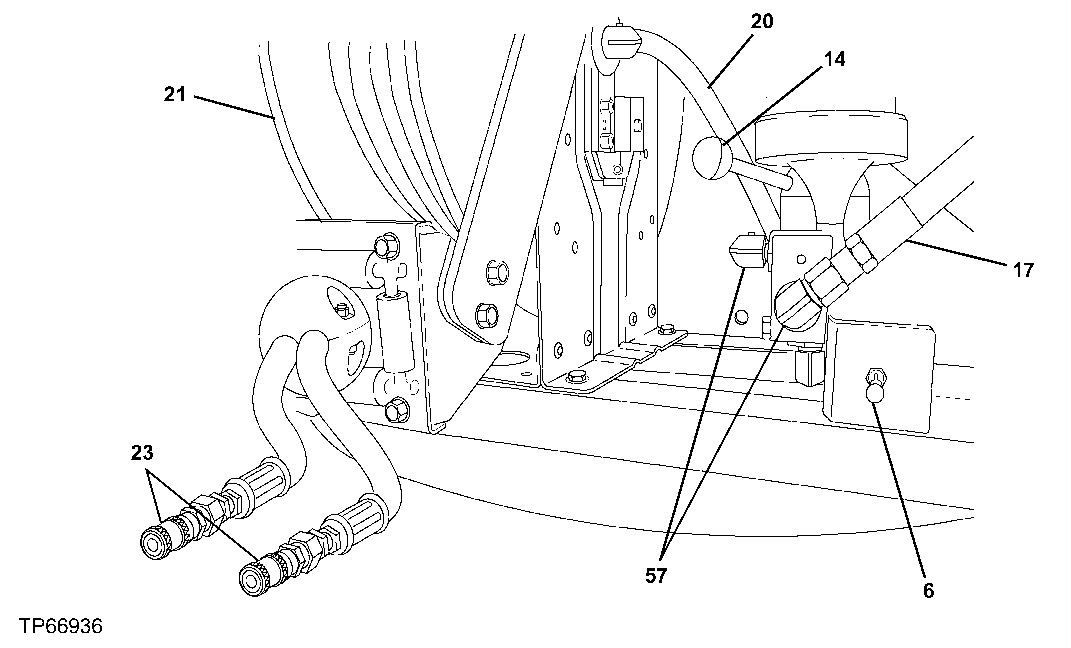

Схема запчастей John Deere 30LCR - 379 - CONTROLS, PILOT, FOR HAND HELD TOOLS 3362 Control & Load Holding Valves

Артикул

Название

Примечание

Количество

1

AE24616

Elbow Fitting

(NOT ILLUSTRATED) (ON PIL OT FILTER FITTING TO HOSE)

1шт.

2

AE35617

Tee Fitting

(NOT ILLUSTRATED) (TO ARM I SPOOL)

1шт.

3

AE49297

Fitting

(9/16 O-RING UNION), (NOT ILLUS TRATED) (PORT 1 OF PRESSURE REDUC ING VALVE TO SHUTTLE CHECK VALVE)

1шт.

4

AE52955

Adapter Fitting

(NOT ILLUSTRATED)(PORT 1 OF SO LENOID VALVE) (TO ARM II SPOOL)

2шт.

5

AH91325

Check Valve

(NOT ILLUSTRATED) (PORT 1 OF PRES SURE REDUCING VALVE) (AT SHUTTLE C HECK VALVE AT TOP OF ARM II SPOOL)

2шт.

6

AT101938

Switch

(HOSE REEL AND CONTROL VALVE MOUNTING BRACKET)

1шт.

7

AT306723

Elec.Proportional Valve

(SUB FOR AT116486 AND AT140041)( NOT ILLUSTRATED) (ACTUATES ARM II SPOOL FOR HANDHELD TIIL CIRCUIT)

1шт.

Electrical Coil

( AT140041 NO LONGER AVAILABLE)

1шт.

8

AT130053

Hose

(NOT ILLUSTRATED) (SHUTTLE CHECK VALVE- TOP OF ARM II SPOOL, REPLACES CONNECTOR TUBE ASSEMBLY BETWEEN ARM I AND ARM II)

1шт.

9

AT152968

Hydraulic Hose

(NOT ILLUSTRATED) (FROM SHUTTLE VALVE TO PUMP REGULATOR VALVE ON RESERVOIR)

1шт.

10

AT183797

Adapter Fitting

1шт.

11

AT186623

Hydraulic Pressure Valve

(NOT ILLUSTRATED) (BRA CKET ON HYDRAULIC TANK)

1шт.

12

AT186773

Union Fitting

1шт.

13

AT186776

Hydr./Pilot Control Valve

(NOT ILLUSTRATED) (ARM II SPOOL ADAPTERS)

1шт.

14

AT186777

Flow Control Hyd. Valve

(FOR HANDHELD TOOL HYDRAULICS)

1шт.

15

AT186966

Hydraulic Hose

(NOT ILLUSTRATED) (ARM II SHUTTLE VALVE TO ARM I TEE) (PORT 3 OF CH ECK VALVE TO SOLENOID VALVE PORT 4 )

2шт.

16

AT186968

Hydraulic Hose

(NOT ILLUSTRATED) (PRIORITY VALV E PORT 4 TO RESERVOIR RETURN TEE)

2шт.

17

AT186984

Hydraulic Hose

(FLOW DIVIDER TO OIL COOLER RETURN)

1шт.

18

AT186985

Hydraulic Hose

(NOT ILLUSTRATED) (HOSE REEL DRAIN HOSE)

1шт.

19

AT186986

Hydraulic Hose

(NOT ILLUSTRATED) (CHECK VALVE TO SELECTOR VALVE)

1шт.

20

AT186987

Hydraulic Hose

(SELECTOR VALVE TO HOSE REEL)

1шт.

21

AT187224

Hose Reel Caddy

(IN COMPARTMENT BEHIND CAB)

1шт.

22

AT187225

Hydraulic Hose

1шт.

23

AT187226

Cover

2шт.

24

AT187227

Stop

1шт.

25

AT187228

Support

1шт.

26

AT187855

Quick Coupler

(NOT ILLUSTRATED) (END OF HOSE ON HOSE REEL)

1шт.

27

AT187856

Quick Coupler

(NOT ILLUSTRATED) (END OF HOSE ON HOSE REEL)

1шт.

28

AT188551

Wiring Harness

1шт.

29

4283435

Hydraulic Hose

(SUB FOR AT201205)(NOT ILLUSTRATED ) (PILOT FILTER TO SOLENOID VALVE)

1шт.

30

AT35121

Elbow Fitting

(NOT ILLUSTRATED) (PORT 2 OF PRESSURE REDUCING VALVE)

1шт.

31

AT36921

Tee Fitting

(NOT ILLUSTRATED) (ADAPTER PORT 1 OF SOL ENOID VALVE TO ADAPTER PORT 3 OF PRESSURE REDUCING VALVE) (TO TEE AT PORT 4 OF SOL ENOID VALVE) (ON RESERVOIR RETURN FITTING )

3шт.

32

AT37518

Tee Fitting

(NOT ILLUSTRATED) (PORT 4 SOLENOID VALVE)

1шт.

33

AT38635

Hydraulic Hose

(NOT ILLUSTRATED) (SOLENOID VALVE PORT 4 TO PRESSURE REDUCING VALVE PORT 2) (RETU RN TEE TO TEE AT RETURN RESERVOIR) (SOLEN OID VALVE PORT 4 TO ARM II SHUTTLE VALVE)

3шт.

34

AT69969

Switch

(NOT ILLUSTRATED) (TO BRACKET-T177655)

1шт.

35

CH11570

O-Ring

(NOT ILLUSTRATED) (BSPP /BRITISH STRAIGHT P ARALLEL PIPE/ ADAPTORS - ELBOW AT RESERVOIR) (BSPP ADAPTORS AT AT130053 IN ARM II SPOOL)

3шт.

36

H75414

Adapter Fitting

(NOT ILLUSTRATED) (SHU TTLE CHECK VALVE PORTS)

2шт.

37

R26448

O-Ring

(NOT ILLUSTRATED)(ALL -6 VALVE PORT FITTINGS)

14шт.

Выбрано товаров: 38
