291 - Left Boom Cylinder

Запчасти John Deere 10 291 - Left Boom Cylinder 3360 Hydraulic System

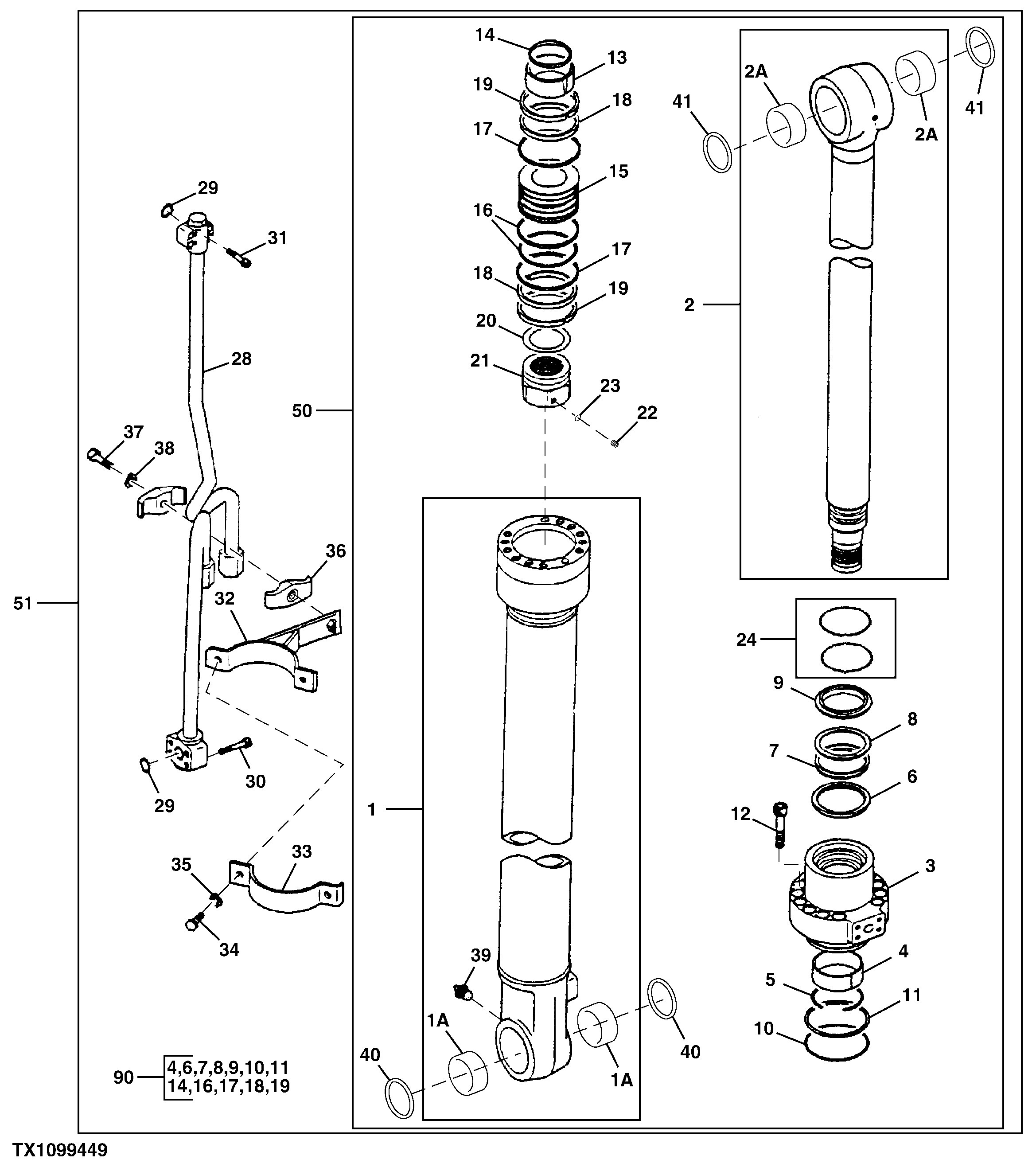

Схема запчастей John Deere 10 - 291 - Left Boom Cylinder 3360 Hydraulic System
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

AH152923

Hydraulic Cylinder Barrel

1шт.

1A

H157792

Bushing

2шт.

2

AH152921

Hydraulic Cylinder Rod

1шт.

2A

H158235

Bushing

2шт.

3

H158032

Hydr. Cylinder Rod Guide

1шт.

4

AT133645

Bushing

1шт.

5

0271304

Snap Ring

SUB FOR AT133631

1шт.

6

AT153914

Ring

1шт.

7

AT264256

Packing

SUB FOR 0271309, AT133633

1шт.

8

AT264257

Back-Up Ring

SUB FOR 0271310, AT133634

1шт.

9

H158453

Scraper Ring

1шт.

10

CH18696

Packing

1шт.

11

AT264391

Back-Up Ring

SUB FOR TH109374

1шт.

12

19M8929

Screw

M14 X 55

10шт.

13

0408806

Bearing

SUB FOR AT153916

1шт.

14

H158461

Seal

1шт.

15

H158173

Piston

1шт.

16

AT264392

Ring

SUB FOR TH109376

1шт.

17

AT153951

Back-Up Ring

90 X 95 X 2.500 mm (3. 543" X 3.740" X 0.098")

2шт.

18

H158170

Scraper Ring

2шт.

19

AT264394

Ring

SUB FOR TH109378

2шт.

20

TH110253

Shim

SUB FOR 0326007

1шт.

21

H158175

Nut

1шт.

22

22M7139

Set Screw

M10 X 10

1шт.

23

400R

Ball

6.350 mm (1/4")

1шт.

24

TH100374

Seal

2шт.

27

AH149465

Oil Line

NLA, ORDER 0789403J, 0408904, 450 6430, (4) 19M8317 AND (4) 19M8439

1шт.

0789403J

Oil Line

SUB FOR 0789403

1шт.

28

AH152924

Oil Line

NLA, ORDER 0789403J, 0408904, 450 6430, (4) 19M8317 AND (4) 19M8439

1шт.

0408904J

Oil Line

SUB FOR 0408904

1шт.

4506430

O-Ring

1шт.

29

0976602

O-Ring

SUB FOR TH103574 OR AT264354 OR 4S00734

2шт.

30

19M8213

Screw

M10 X 50

4шт.

19M8317

Screw

M8 X 40

4шт.

31

T116311

Bolt

M8 X 40

4шт.

19M8439

Screw

M8 X 25

4шт.

32

AH152928

Clamp

1шт.

33

0310619

Band

SUB FOR TH109389

1шт.

34

19M7550

Cap Screw

M10 X 35

2шт.

35

12M7066

Lock Washer

10 mm

2шт.

36

TH109337

Clamp

2шт.

37

19M8348

Cap Screw

M12 X 65

1шт.

38

12M7058

Lock Washer

12 mm SUB FOR 12M7067

1шт.

39

TH100074

Lubrication Fitting

1шт.

40

TH104472

Seal

2шт.

41

TH100374

Seal

2шт.

50

AH154885

Hydraulic Cylinder

NLA, ORDER AH152132

1шт.

51

AH152132

Hydraulic Cylinder

1шт.

90

AH152930

Hydraulic Cylinder Kit

Seal

1шт.
