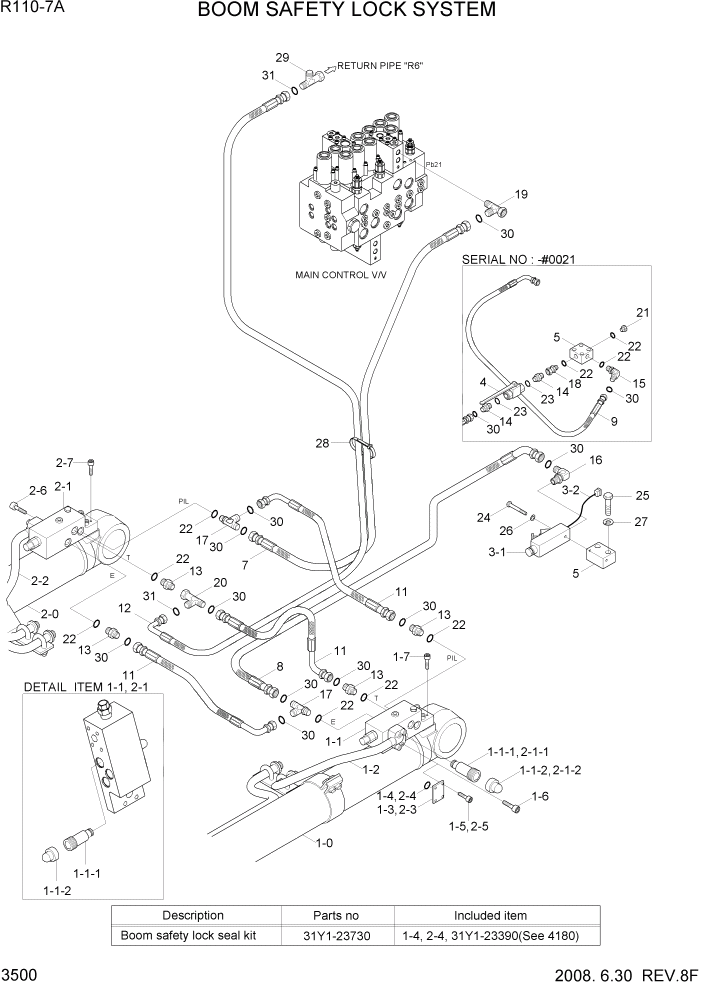

Запчасти Hyundai R110-7A PAGE 3500 BOOM SAFETY LOCK SYSTEM ГИДРАВЛИЧЕСКАЯ СИСТЕМА

1

31N3-52120

CYLINDER ASS'Y V/V,LH

1шт.

1

@

BOOM CYL SUB ASSY

NOT

1шт.

1-1

31NA-90550

VALVE-SAFETY LOCK

#0001

1шт.

1-2

31Y1-23710

PIPE ASS'Y-BV,LH

1шт.

1-3

P184-081112

FLANGE-SQUARE

1шт.

1-1

31NA-90550

VALVE-SAFETY LOCK

#0001

1шт.

1-1-1

ZTAS-00001

VALVE-RELIEF

1шт.

1-1-2

ZTAS-00002

CAP

1шт.

1-1-3

ZTAS-00003

SEAL KIT

NOT SHOWN

1шт.

1-2

31Y1-23710

PIPE ASS'Y-BV,LH

1шт.

1-3

P184-081112

FLANGE-SQUARE

1шт.

K1-4

Y171-015004

O-RING

3шт.

1-5

S109-080306

BOLT-SOCKET

4шт.

1-6

S107-080406

BOLT-SOCKET

4шт.

1-7

S107-080456

BOLT-SOCKET

4шт.

2

31N3-52110

CYLINDER ASS'Y V/V,RH

1шт.

2

@

BOOM CYL SUB ASSY

NOT

1шт.

2-1

31N4-90550

PORT RELIEF VALVE

1шт.

2-1-1

ZTAS-00001

VALVE-RELIEF

1шт.

2-1-2

ZTAS-00002

CAP

1шт.

2-1-3

ZTAS-00003

SEAL KIT

NOT SHOWN

1шт.

2-2

31Y1-23720

PIPE ASS'Y-BV,RH

1шт.

2-3

P184-081112

FLANGE-SQUARE

1шт.

K2-4

Y171-015004

O-RING

3шт.

2-5

S109-080306

BOLT-SOCKET

4шт.

2-6

S107-080406

BOLT-SOCKET

4шт.

2-7

S107-080456

BOLT-SOCKET

4шт.

3

31E5-50325

SWITCH-PRESSURE

1шт.

3-1

31E5-50320

SWITCH-PRESSURE

1шт.

3-2

21E5-50230

HARNESS-EXT

1шт.

4

31E5-50330

VALVE-SHUT OFF

#0021

1шт.

5

31E6-90550

BLOCK

#0021

1шт.

5

31E6-90551

BLOCK

#0022

1шт.

7

P910-042046

HOSE ASSY-ORFS 0X0

1шт.

8

P910-047013

HOSE ASSY-ORFS 0X0

#0021

1шт.

8

P933-047015

HOSE ASSY-ORFS 0X90

#0022

1шт.

9

P920-047012

HOSE ASSY-ORFS 0X45

#0021

1шт.

11

P930-047008

HOSE ASSY-ORFS 0X90

3шт.

12

P930-062050

HOSE ASSY-ORFS 0X90

1шт.

13

X500-110001

CONNECTOR-ORFS

4шт.

14

31N5-70460

CONNECTOR-ORFS

#0021

2шт.

15

X530-110001

ELBOW-45,ORFS

#0021

1шт.

16

31N6-90550

ELBOW-90,ORFS

1шт.

17

X820-045151

TEE-R/TYPE,ORFS

2шт.

18

31N4-22180

ADAPTOR-SWIVEL NUT

#0021

1шт.

19

31N4-22150

TEE-LONG,ORFS

1шт.

20

31N4-41140

TEE-S/NUT,ORFS

1шт.

21

P220-110102

PLUG

#0021

1шт.

22

S631-011001

O-RING

#0021

9шт.

22

S631-011001

O-RING

#0022

6шт.

24

S015-050452

BOLT-HEX

2шт.

25

S017-120552

BOLT-HEX

2шт.

26

S411-050002

WASHER-SPRING

2шт.

27

S411-120002

WASHER-SPRING

2шт.

28

S552-020102

CLAMP-BAND

10шт.

29

X840-525252

TEE-R/TYPE,S/NUT

1шт.

30

S621-011001

O-RING,ORFS

#0021

13шт.

30

S621-011001

O-RING,ORFS

#0022

10шт.

31

S621-012001

O-RING(SEAL LOCK TYPE)

2шт.

K

31Y1-23730

SEAL KIT

SEE ILLUST

1шт.

1

31N3-52120

CYLINDER ASS'Y V/V,LH

1шт.

1

@

BOOM CYL SUB ASSY

NOT

1шт.

1-1

31NA-90550

VALVE-SAFETY LOCK

#0001

1шт.

1-1-1

DRV-100A

VALVE-RELIEF

#0001

1шт.

1-1-2

DCP-001A

CAP

#0001

1шт.

1-1-2

AS568

SEAL KIT

#0001

1шт.

1-2

31Y1-23710

PIPE ASS'Y-BV,LH

1шт.

1-3

P184-081112

FLANGE-SQUARE

1шт.

K1-4

Y171-015004

O-RING

3шт.

1-5

S109-080306

BOLT-SOCKET

4шт.

1-6

S107-080406

BOLT-SOCKET

4шт.

1-7

S107-080456

BOLT-SOCKET

4шт.

2

31N3-52110

CYLINDER ASS'Y V/V,RH

1шт.

2

@

BOOM CYL SUB ASSY

NOT

1шт.

2-1

31N4-90550

PORT RELIEF VALVE

1шт.

2-2

31Y1-23720

PIPE ASS'Y-BV,RH

1шт.

2-3

P184-081112

FLANGE-SQUARE

1шт.

K2-4

Y171-015004

O-RING

3шт.

2-5

S109-080306

BOLT-SOCKET

4шт.

2-6

S107-080406

BOLT-SOCKET

4шт.

2-7

S107-080456

BOLT-SOCKET

4шт.

3

31E5-50325

SWITCH-PRESSURE

1шт.

3-1

31E5-50320

SWITCH-PRESSURE

1шт.

3-2

21E5-50230

HARNESS-EXT

1шт.

4

31E5-50330

VALVE-SHUT OFF

#0021

1шт.

5

31E6-90550

BLOCK

#0021

1шт.

5

31E6-90551

BLOCK

#0022

1шт.

7

P910-042046

HOSE ASSY-ORFS 0X0

1шт.

8

P910-047013

HOSE ASSY-ORFS 0X0

#0021

1шт.

8

P933-047015

HOSE ASSY-ORFS 0X90

#0022

1шт.

9

P920-047012

HOSE ASSY-ORFS 0X45

#0021

1шт.

11

P930-047008

HOSE ASSY-ORFS 0X90

3шт.

12

P930-062050

HOSE ASSY-ORFS 0X90

1шт.

13

X500-110001

CONNECTOR-ORFS

4шт.

14

31N5-70460

CONNECTOR-ORFS

#0021

2шт.

15

X530-110001

ELBOW-45,ORFS

#0021

1шт.

16

31N6-90550

ELBOW-90,ORFS

1шт.

17

X820-045151

TEE-R/TYPE,ORFS

2шт.

18

31N4-22180

ADAPTOR-SWIVEL NUT

#0021

1шт.

19

31N4-22150

TEE-LONG,ORFS

1шт.

20

31N4-41140

TEE-S/NUT,ORFS

1шт.

21

P220-110102

PLUG

#0021

1шт.

22

S631-011001

O-RING

#0021

9шт.

22

S631-011001

O-RING

#0022

6шт.

24

S015-050452

BOLT-HEX

2шт.

25

S017-120552

BOLT-HEX

2шт.

26

S411-050002

WASHER-SPRING

2шт.

27

S411-120002

WASHER-SPRING

2шт.

28

S552-020102

CLAMP-BAND

10шт.

29

X840-525252

TEE-R/TYPE,SWIVEL,ORFS

1шт.

30

S621-011001

O-RING

#0021

13шт.

30

S621-011001

O-RING

#0022

10шт.

31

S621-012001

O-RING(SEAL LOCK TYPE)

2шт.

K

31Y1-23730

SEAL KIT

SEE ILLUST

1шт.
