(09-24) - MOUNTING AUGER, CHAIN SPROCKET AND DRAG PLATES

Запчасти Case TF300B (09-24) - MOUNTING AUGER, CHAIN SPROCKET AND DRAG PLATES (09) - CHASSIS/ATTACHMENTS

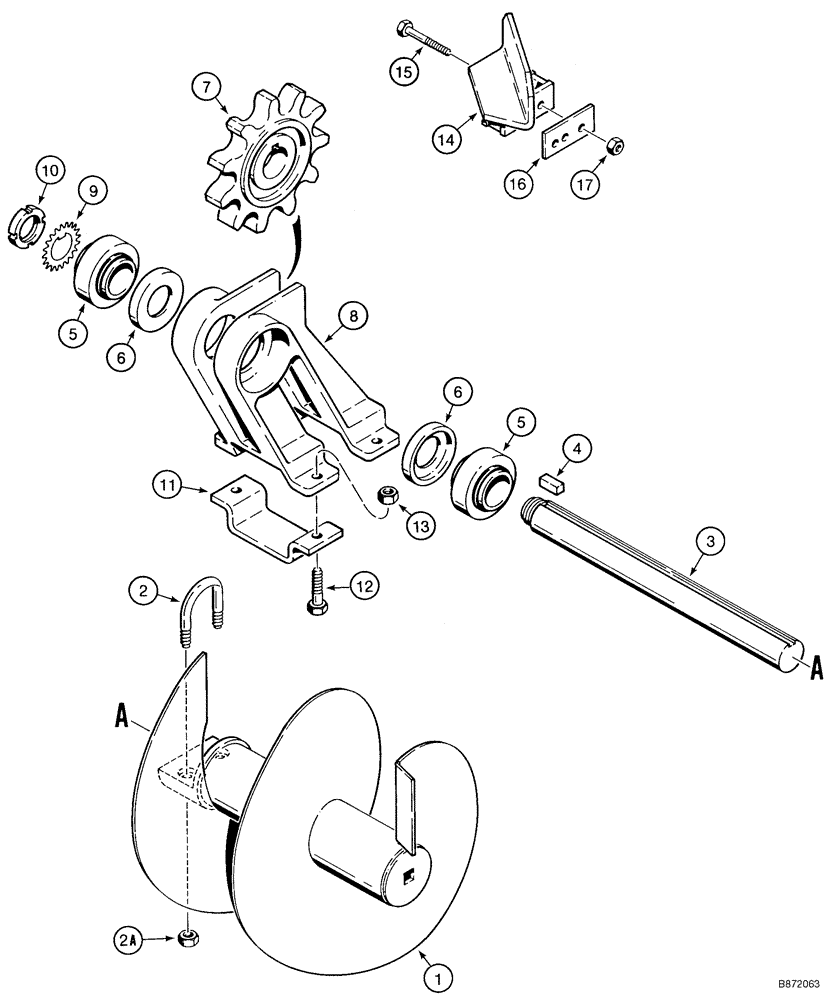

Схема запчастей Case TF300B - (09-24) - MOUNTING AUGER, CHAIN SPROCKET AND DRAG PLATES (09) - CHASSIS/ATTACHMENTS
17
14
2
15
2a
1
1
3
6
16
11
0
13
6
8
12
7
5
4
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

H510750

AUGER

1шт.

2

H34439

U-BOLT

1шт.

2a

230-4218

LOCK NUT,1/2"-13, GA

2шт.

3

H68486

SHAFT

1шт.

4

H70243

KEY

3/8 x 96

1шт.

5

H747303

BALL

2шт.

6

H74708

SHIELD

2шт.

7

H68494

DRIVE SPROCKET

1шт.

8

H74716

SUPPORT

1шт.

9

55-1007

LOCK WASHER,Type W-07

W-07

1шт.

10

54-1007

BEARING LOCK NUT,Bearing, 1.3780" Bore

N-07

1шт.

11

H68536

CLAMP

2шт.

12

413-828

BOLT,Hex, 1/2" - 13 x 1-3/4", Gr 5

4шт.

13

230-4218

LOCK NUT,1/2"-13, GA

4шт.

14

H577452

LINK

152 mm (6 IN), Drag

3шт.

14

H577460

CHAIN (AG)

203 mm (8 in), Drag

3шт.

15

413-640

BOLT,Hex, 3/8" - 16 x 2-1/2", Gr 5

12шт.

16

H220640

SHIM

12шт.

17

230-4216

LOCK NUT,3/8"-16, GA

12шт.
