Запчасти Case MAXI-SNEAKER (09-018) - TRENCHER CHANNEL BOOM AND MOUNTING (09) - CHASSIS/ATTACHMENTS

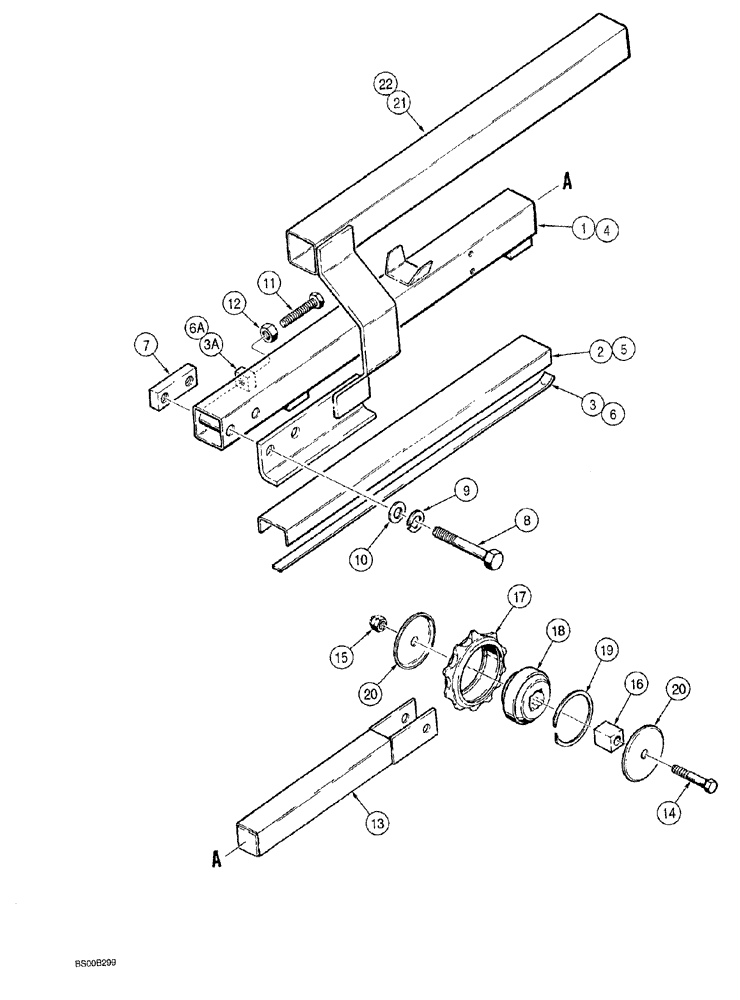

Схема запчастей Case MAXI-SNEAKER - (09-018) - TRENCHER CHANNEL BOOM AND MOUNTING (09) - CHASSIS/ATTACHMENTS
5
6a
8
19
14
20
15
9
17
21
22
12
1
3
4
16
20
13
10
2
11
6
3a
18
7

Артикул

Название

Примечание

Количество

1

H613075

BOOM

ASSEMBLY channel type, 36 inch (914 mm) long, 24 inch effective digging depth, Includes: Ref. 2 - 3A

1шт.

2

H308585

GUIDE

CHANNEL boom, weld on

1шт.

3

H309401

GUIDE

PLATE wear, lower channel, weld on

1шт.

3a

H26005

TIGHTENER

LUG digging chain tightener, adjusting screw

1шт.

4

H634717

BOOM

ASSEMBLY channel type, 48 inch (1219 mm) long, 36 inch effective digging depth, Includes: Ref. 5 - 6A

1шт.

5

H357640

CHANNEL

boom, lower, weld on

1шт.

6

H357657

PLATE

wear, lower channel, weld on

1шт.

6a

H26005

TIGHTENER

LUG digging chain tightener, adjusting screw

1шт.

7

H306191

PLATE ASSY.

lock

1шт.

8

413-1072

BOLT,Hex, 5/8" - 11 x 4-1/2", Gr 5

2шт.

9

492-11062

BEARING WASHER,5/8"

2шт.

10

495-11066

WASHER,5/8", SAE

flat, 21/32 x 1-5/16 x 3/32 inch

2шт.

11

H42473

ADJUSTMENT SCREW,Spcl, 1/2" - 13 x 3 3/4", Gr 5

adjusting, 1/2 NC x 3-3/4 inch

1шт.

12

425-148

JAM NUT,Jam, 1/2"-13, G5

1шт.

13

H613083

END ASSY.

channel boom

1шт.

14

413-1048

BOLT,Hex, 5/8" - 11 x 3", Gr 5

1шт.

15

230-42110

LOCK NUT,5/8"-11, GA

hex, self locking, 5/8 inch NC

1шт.

16

H232645

BUSHING

square

1шт.

17

H33563

DRIVE SPROCKET

boom end

1шт.

18

H747139

BALL BEARING

ball

1шт.

19

H33837

RING

snap, retaining, sprocket

1шт.

20

H350785

WASHER

flat, special

2шт.

21

H936971

GUARD digging chain, used with 36 inch boom assembly, 24 inch effective digging depth, machinery item, order from Machinery Price list

1шт.

22

H936989

GUARD digging chain, used with 48 inch boom assembly, 36 inch effective digging depth, machinery item, order from Machinery Price list

1шт.

Выбрано товаров: 24
