Запчасти Case MAXI-SNEAKER (09-014) - TRENCHER FRAME AND MOUNTING (09) - CHASSIS/ATTACHMENTS

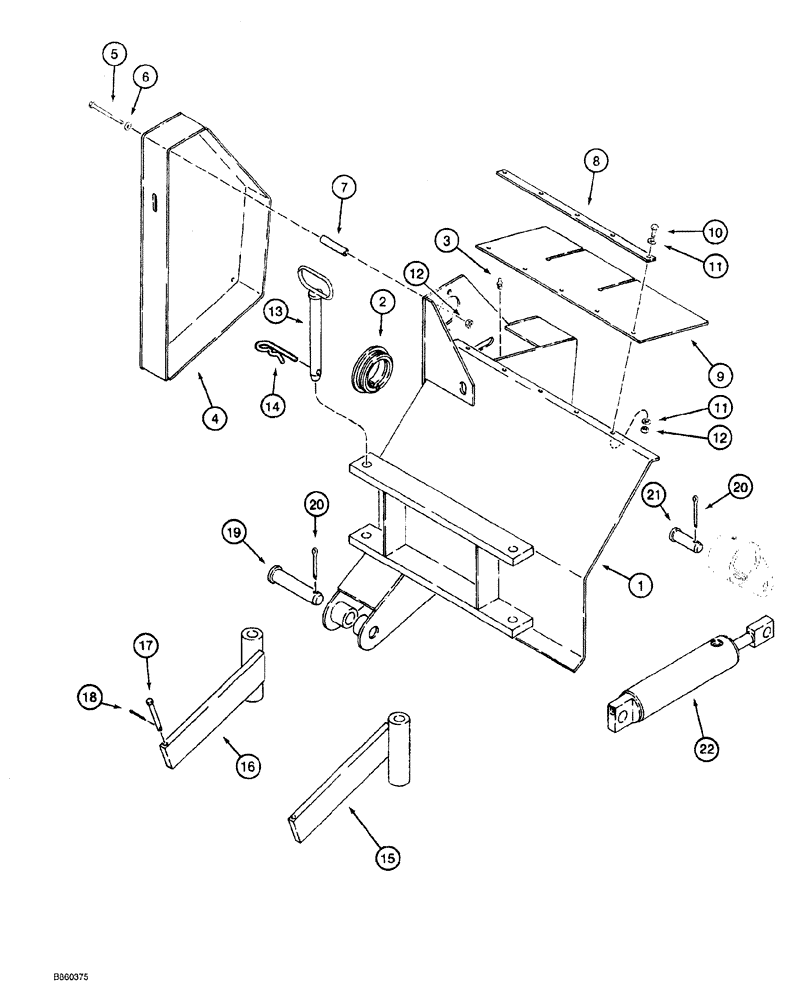

Схема запчастей Case MAXI-SNEAKER - (09-014) - TRENCHER FRAME AND MOUNTING (09) - CHASSIS/ATTACHMENTS
4
2
11
8
11
12
12
18
10
5
15
14
22
20
7
1
17
21
19
20
3
9
16
13
6

Артикул

Название

Примечание

Количество

1

H660142

CHASSIS

FRAME trencher, Includes: Ref. 2 and 3

1шт.

2

H413294

BUSHING

Trencher frame

2шт.

3

219-3

LUBE NIPPLE,1/8" - 27 NPTF

grease, straight, 1/8 PT x 1-1/4 inch

2шт.

4

H660191

COVER

chain

1шт.

5

413-556

BOLT,Hex, 5/16" - 18 x 3-1/2", Gr 5

hex, 5/16 NC x 3-1/2 inch

3шт.

6

495-11034

WASHER,5/16", SAE

(flat, 11/32 x 11/16 x 1/16")

3шт.

7

H413302

SPACER

73 x 75 x 14 mm

3шт.

8

H314237

STRIP

STRAP dirt flap

1шт.

9

H426718

FLAP

dirt deflector

1шт.

10

413-516

BOLT,Hex, 5/16" - 18 x 1", Gr 5

5шт.

11

495-11034

WASHER,5/16", SAE

(flat, 11/32 x 11/16 x 1/16")

10шт.

12

230-4215

NUT,5/16"-18, GA

6шт.

13

H660209

PIN

mounting

2шт.

14

S120261

PIN

hair, mounting pin retaining

2шт.

15

H660175

ARM

mounting, right hand

1шт.

16

H660183

ARM

mounting, left hand

1шт.

17

H230243

CLEVIS COUPLING

PIN, 3/8 x 3-5/8 inch

2шт.

18

432-812

COTTER PIN,3/4" OAL x 1/8" W

2шт.

19

H257048

PIN,28.5mm OD x 146.05mm L

mounting, cylinder head end

1шт.

20

432-1628

COTTER PIN,1/4" x 1 3/4"

2шт.

21

H65011

AXLE PIN,25.3mm OD x 75.41mm L

clevis, special

1шт.

22

H504076

CYLINDER BLOCK

ASSEMBLY, trencher boom lift, 64 (2-1/2) ID x 203 mm (8 inch) stroke, parts list Figure 088-016

1шт.

Выбрано товаров: 22
