Запчасти Case MAXI-SNEAKER (09-056) - PLOW BLADES AND CHUTES, BENT BLADE, 1 X 24 X 3/4 INCH CLEARANCE (09) - CHASSIS/ATTACHMENTS

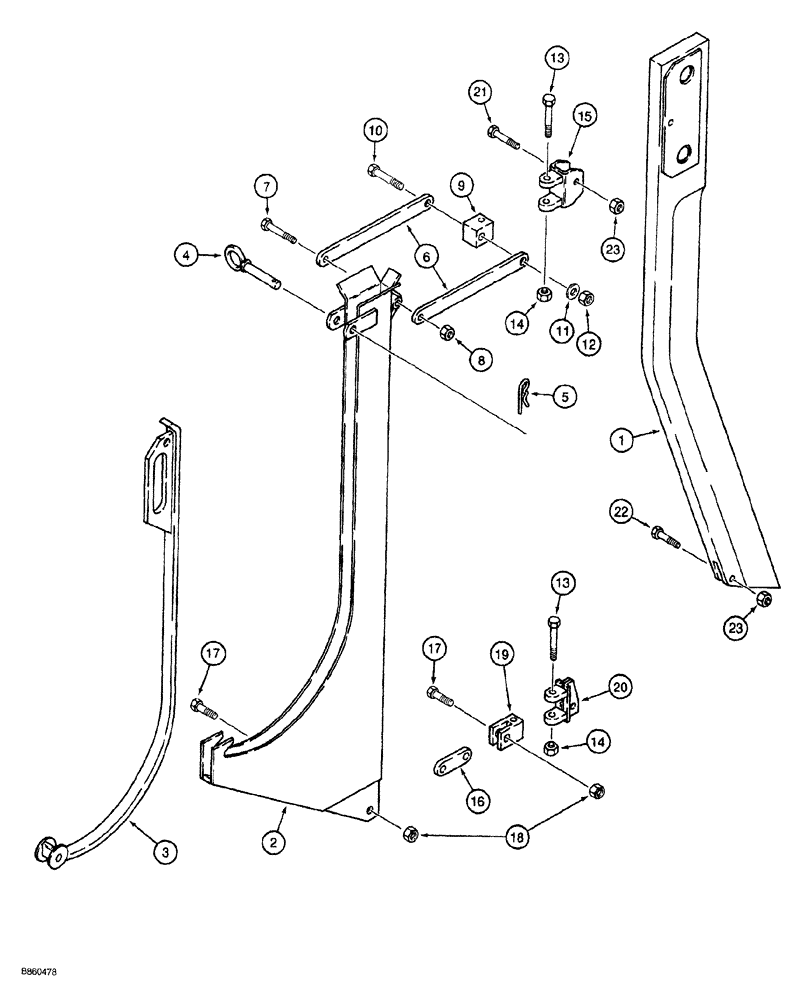

Схема запчастей Case MAXI-SNEAKER - (09-056) - PLOW BLADES AND CHUTES, BENT BLADE, 1 X 24 X 3/4 INCH CLEARANCE (09) - CHASSIS/ATTACHMENTS
14
4
13
3
7
6
21
1
19
8
17
23
13
15
14
2
9
12
20
10
5
11
22
16
18
23
17

Артикул

Название

Примечание

Количество

H936401

BLADE ASSEMBLY, with chute, 25 (1) wide blade x 610 (24) cover depth x 19 mm (3/4 inch) chute clearance, machinery item, order from Machinery Price List, Includes: Ref. 1 - 23

1шт.

1

H639583

BLADE

plow, 24 inch cover depth

1шт.

H659029

CHUTE ASSY.

cable, with attaching parts, Includes: Ref. 2 - 23

1шт.

2

H658260

CHUTE ASSY.

cable, 3/4 inch chute clearance

1шт.

3

H658302

CHUTE (DOWNWARD)

GATE

1шт.

4

H537787

AXLE PIN

, Serial Range: gate-chute

1шт.

5

S120261

PIN

hair, gate pin

1шт.

6

H409540

LINK

chute to blade hinge, upper

2шт.

7

H127340

BOLT

hex, 3/8 NF x 2-1/4 inch, grade 8

1шт.

8

131-1326

JAM NUT,Jam, 3/8"-24

hex, jam, self locking, 3/8 inch NF

1шт.

9

H133744

BLOCK

hinge, upper

1шт.

10

H409466

BOLT

hex, special, 1/2 NF x 2-1/2 inch

1шт.

11

495-11053

WASHER,1/2", SAE

(17/32" x 1-1/16" x 3/32")

1шт.

12

131-168

LOCK NUT,1/2"-20, GA

hex, self locking, 1/2 inch NF

1шт.

13

413-640

BOLT,Hex, 3/8" - 16 x 2-1/2", Gr 5

2шт.

14

230-4116

LOCK NUT,3/8"-16, GA

hex, self locking, 3/8 inch NC

2шт.

15

H535674

BRACKET

BRACKET blade, hinge mounting, upper

1шт.

16

H409342

LINK

chute to blade hinge, lower

1шт.

17

H409474

BOLT

hex, special, 1/2 NF x 1-1/2 inch

2шт.

18

131-168

LOCK NUT,1/2"-20, GA

hex, self locking, 1/2 inch NF

2шт.

19

H150771

BLOCK

HINGE chute, lower

1шт.

20

H535666

ADAPTER

BRACKET blade, hinge mounting, lower

1шт.

21

25774R1

BOLT,Hex, 3/8" - 24 x 2", Gr 8

hex, 3/8 NF x 2 inch, grade 8

1шт.

22

H127357

BOLT

hex, 3/8 NF x 1-5/16 inch, grade 8

1шт.

23

131-1326

JAM NUT,Jam, 3/8"-24

hex, jam, self locking, 3/8 inch NF

2шт.

Выбрано товаров: 25
