Запчасти Case MAXI-SNEAKER (09-038) - PLOW PIVOT FRAME, LIFT FRAME AND LIFT CYLINDER, P40 PLOW (09) - CHASSIS/ATTACHMENTS

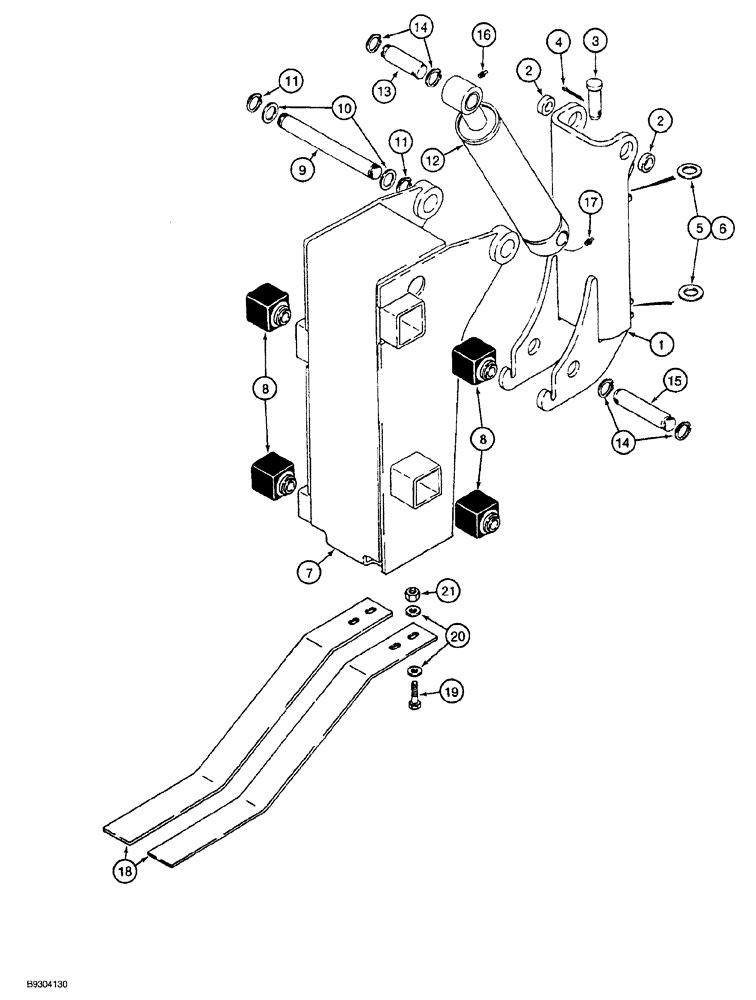

Схема запчастей Case MAXI-SNEAKER - (09-038) - PLOW PIVOT FRAME, LIFT FRAME AND LIFT CYLINDER, P40 PLOW (09) - CHASSIS/ATTACHMENTS
17
2
12
10
3
1
9
20
11
8
6
5
14
11
14
2
19
13
4
8
15
21
18
16
7

Артикул

Название

Примечание

Количество

1

112368A1

PIVOT

FRAME ASSEMBLY plow, Includes: Ref. 2

1шт.

2

D34337

BUSHING

lift frame mounting pin

2шт.

3

113192A1

PIN

clevis, special, pivot frame to main frame

2шт.

4

432-1632

COTTER PIN,1/4" x 2"

1/4" x 2"

2шт.

5

495-11106

WASHER,1", SAE

(flat, 1-1/16 x 2 x 1/8")

1шт.

6

195-81015

WASHER,1 1/64" x 1 3/4" x .033"

flat, 1-1/64 x 1-3/4 x 1/32 inch

1шт.

7

H673331

FRAME

ASSEMBLY plow lift, Includes: Ref. 8

1шт.

8

H235077

BUSHING

rubber

4шт.

9

H382457

AXLE PIN

to pivot frame

1шт.

10

H113241

BEARING WASHER

flat, pin retaining, 1/8 inch (3.5 mm) thick

2шт.

11

103-16125

SNAP RING,#125, Ext

Pin

2шт.

12

H674455

CYLINDER ASSY.

plow lift, 76 (3) ID x 203 mm (8 inch) stroke, parts list Figure 08-034

1шт.

13

H434556

PIN

to lift frame

1шт.

14

103-16125

SNAP RING,#125, Ext

Lift cylinder pin

4шт.

15

H434557

PIN

to pivot frame

1шт.

16

219-1

LUBE NIPPLE,1/8" - 27 NPTF

Upper

1шт.

17

219-8

LUBE NIPPLE,1/4" - 28 NPTF

Lower

1шт.

18

H436096

SPRING

ground leveler

2шт.

19

413-824

BOLT,Hex, 1/2" - 13 x 1-1/2", Gr 5

4шт.

20

H274894

WASHER

flat, special

8шт.

21

232-4118

NUT,1/2"-13, GC

4шт.

Выбрано товаров: 21
