Запчасти Case MAXI-SNEAKER (09-020) - TRENCHER SPROCKET BOOM AND MOUNTING (09) - CHASSIS/ATTACHMENTS

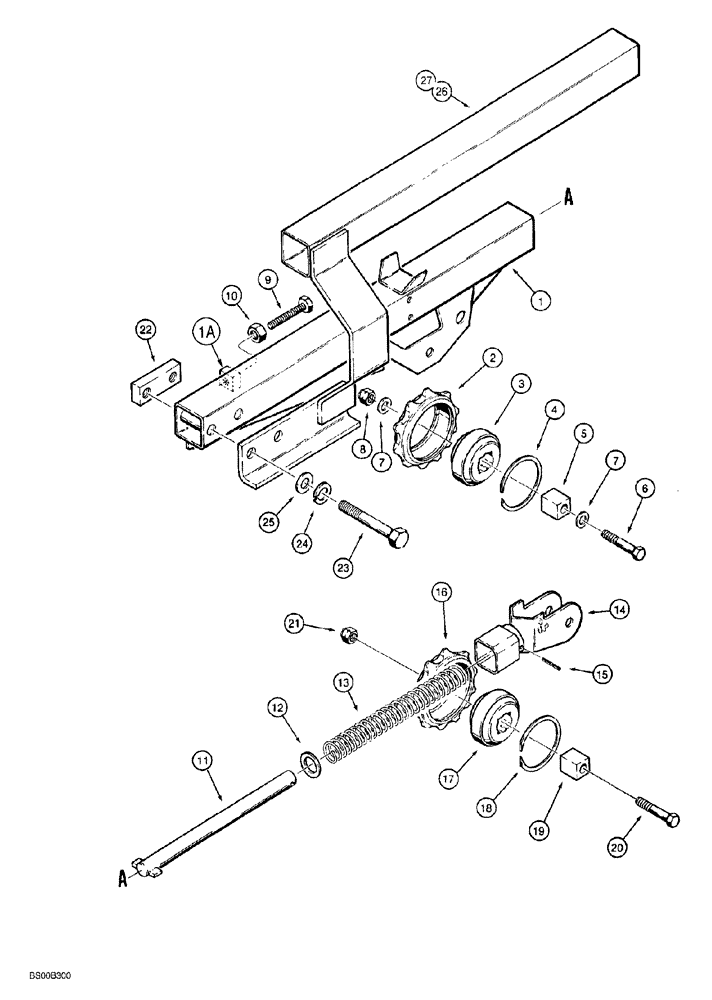

Схема запчастей Case MAXI-SNEAKER - (09-020) - TRENCHER SPROCKET BOOM AND MOUNTING (09) - CHASSIS/ATTACHMENTS
19
20
7
23
26
7
6
5
3
17
11
8
24
22
10
14
18
12
1
2
16
13
1a
4
21
15
25
9
27

Артикул

Название

Примечание

Количество

1

H564849

BOOM

sprocket type, 914 mm (36 inch) long, 24 inch effective digging depth, Includes: Ref. 1A

1шт.

1a

H26005

TIGHTENER

LUG digging chain tightener, adjusting screw

1шт.

2

H33563

DRIVE SPROCKET

boom end, intermediate

1шт.

3

H747139

BALL BEARING

ball, with seals

1шт.

4

H33837

RING

snap, retaining

1шт.

5

H232645

BUSHING

square, sprocket bearing

1шт.

6

413-1048

BOLT,Hex, 5/8" - 11 x 3", Gr 5

1шт.

7

495-21069

WASHER,5/8"

flat, 11/16 x 1-3/4 x 9/64 inch

2шт.

8

230-42110

LOCK NUT,5/8"-11, GA

hex, self locking, 5/8 inch NC

1шт.

9

H42473

ADJUSTMENT SCREW,Spcl, 1/2" - 13 x 3 3/4", Gr 5

adjusting, 1/2 NC x 3-3/4 inch

1шт.

10

425-148

JAM NUT,Jam, 1/2"-13, G5

1шт.

11

H509349

TUBE

GUIDE spring, end sprocket

1шт.

12

H34199

WASHER

flat, special, 1 x 2 x 5/8 inch

1шт.

13

H56713

VALVE SPRING

end sprocket

1шт.

14

H33829

BRACKET

mounting

1шт.

15

38-12432

LOCK PIN,3/8" x 2", Slotted

bracket retaining 3/8" x 2", Slotted

1шт.

16

H33563

DRIVE SPROCKET

boom end

1шт.

17

H747139

BALL BEARING

ball, with seals

1шт.

18

H33837

RING

snap, retaining

1шт.

19

H232645

BUSHING

square, sprocket bearing

1шт.

20

413-1048

BOLT,Hex, 5/8" - 11 x 3", Gr 5

1шт.

21

230-42110

LOCK NUT,5/8"-11, GA

hex, self locking, 5/8 inch NC

1шт.

22

H306191

PLATE ASSY.

lock, boom pivot, Serial Range: bracket-boom

1шт.

23

413-1072

BOLT,Hex, 5/8" - 11 x 4-1/2", Gr 5

2шт.

24

492-11062

BEARING WASHER,5/8"

2шт.

25

495-11066

WASHER,5/8", SAE

flat, 21/32 x 1-5/1 6 x 3/32 inch

2шт.

26

H936971

GUARD digging chain, used with 36 inch boom assembly, 24 inch effective digging depth, machinery item, order from Machinery Price list

1шт.

27

H936989

GUARD digging chain, used with 48 inch boom assembly, 36 inch effective digging depth, machinery item, order from Machinery Price list

1шт.

Выбрано товаров: 28
