Запчасти Case CASE (14) - FUEL LINES (03) - FUEL SYSTEM

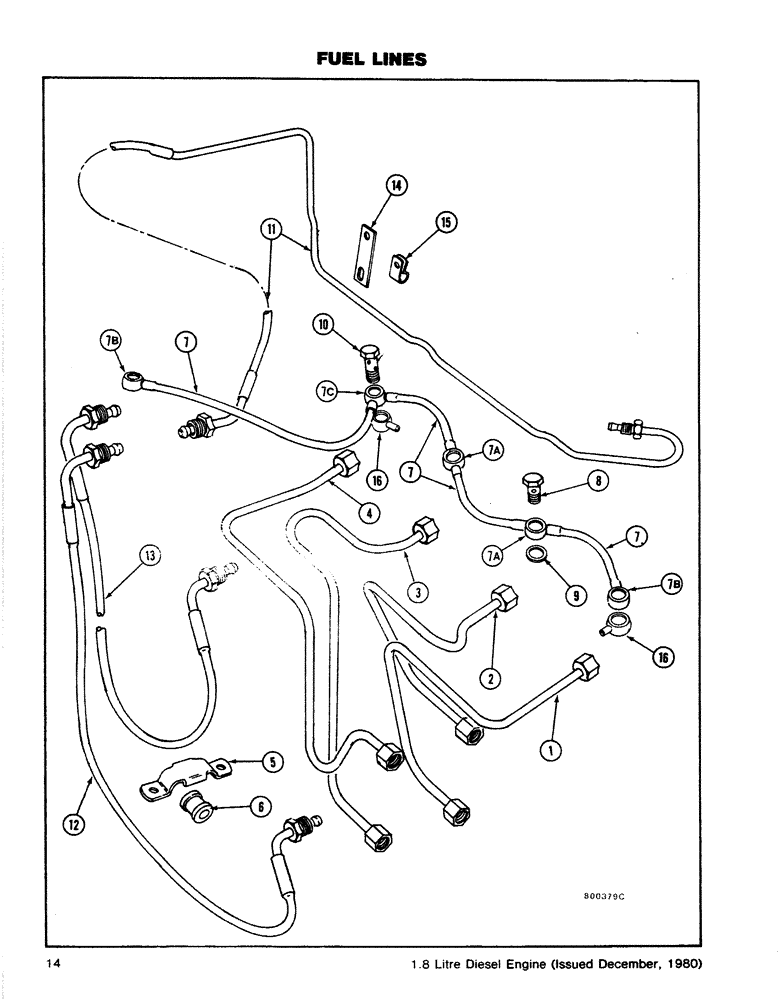

Схема запчастей Case CASE - (14) - FUEL LINES (03) - FUEL SYSTEM
7
7b
16
13
7a
7b
9
8
16
7a
4
11
10
7
6
1
14
2
7c
5
15
12
7
3

Артикул

Название

Примечание

Количество

1

E36577

TUBE

PIPE - No. 1 Cylinder, Used on Maxi-Sneaker and W4

1шт.

1

H384008

PIPE

- No. 1 Cylinder (Replaces E34008), Used on DH4

1шт.

2

E36578

TUBE

PIPE - No. 2 Cylinder, Used on Maxi-Sneaker and W4

1шт.

2

H384016

PIPE

- No. 2 Cylinder, Used on DH4

1шт.

3

E36579

TUBE

PIPE - No. 3 Cylinder, Used on Maxi-Sneaker and W4

1шт.

3

H384024

PIPE

- No. 3 Cylinder, Used on DH4

1шт.

4

E36580

TUBE

PIPE - No. 4 Cylinder, Used on Maxi-Sneaker and W4

1шт.

4

H384032

PIPE

- No. 4 Cylinder, Used on DH4

1шт.

5

E36581

CLAMP

- Injection Pipe

4шт.

6

E36582

BUSHING

4шт.

E36667

SCREW

- Clamp

4шт.

192-19

LOCK WASHER,Helical Spring, 0.256" ID, CST, ZND

WASHER, LOCK, 1/4"

4шт.

129-121

NUT,1/4"-28, G5

4шт.

E36583

PIPE

ASSEMBLY - Leak Off -, Serial Range: Injector-Filter

1шт.

7

NSS

NOT SOLD SEPARAT

PIPE - Fuel, Includes: Ref. 7A, 7B and 7C

1шт.

H404038--85"

1шт.

H404046--34"

1шт.

H341370--60"

1шт.

Ref. 7, Could use one of the followiing 3/16" hose.

1шт.

7a

E41406

FITTING

BANJO - Double - Union

2шт.

7b

E36685

FITTING

BANJO UNION - Spill Pipe - Single

2шт.

7c

E41179

FITTING

BANJO UNION - 90 degree

1шт.

8

E36584

BOLT

- Banjo Union

4шт.

9

E36585

WASHER

11шт.

10

E36586

BOLT

- Banjo Leak Pipe to No. 4 Injector

1шт.

11

E36587

TUBE

PIPE - Lift Pump to Filter, Used on DH4

1шт.

E38000

FITTING

ELBOW

1шт.

E36592

SCREW

NUT - Tube

2шт.

E41052

FERRULE

OLIVE

2шт.

11

E41071

PIPE

- Lift Pump to Filter, Used on Maxi-Sneaker and W4

1шт.

E41074

TUBE

HOSE - (Supplied in Multiples of Meters)

1шт.

E41052

FERRULE

OLIVE

2шт.

E36592

SCREW

NUT - Tube

2шт.

12

E41402

LINE

PIPE - Filter to Injection Pump, Used on DH4

1шт.

E41074

TUBE

HOSE - (Supplied in Multiples of Meters)

1шт.

E36590

FITTING

ELBOW

1шт.

E36592

SCREW

NUT - Tube

2шт.

E41052

FERRULE

OLIVE

1шт.

E41073

CONNECTOR, ELEC

CONNECTOR

1шт.

E41052

FERRULE

OLIVE

1шт.

12

E41072

PIPE

- Filter to Injection Pump, Used on Maxi-Sneaker and W4

1шт.

E41074

TUBE

HOSE - (Supplied in Multiples of Meters)

1шт.

E36590

FITTING

ELBOW

1шт.

E41052

FERRULE

OLIVE

1шт.

E36592

SCREW

NUT - Tube

2шт.

E41073

CONNECTOR, ELEC

CONNECTOR

1шт.

E41052

FERRULE

OLIVE

1шт.

13

H384040

LINE

PIPE - Injection Pump to Filter, Used on DH4

1шт.

E41074

TUBE

HOSE - (Supplied In Multiples of Meters)

1шт.

E36590

FITTING

ELBOW

1шт.

E36592

SCREW

NUT - Tube

2шт.

E41052

FERRULE

OLIVE

1шт.

E41073

CONNECTOR, ELEC

CONNECTOR

1шт.

E41052

FERRULE

OLIVE

1шт.

13

E36589

FUEL TUBE

PIPE - Injection Pump to Filter, Used on Maxi-Sneaker and W4

1шт.

E41074

TUBE

HOSE - (Supplied in Multiples of Meters)

1шт.

E36590

FITTING

ELBOW

2шт.

E36592

SCREW

NUT - Tube

2шт.

E41052

FERRULE

OLIVE

2шт.

14

E36593

BRACKET

- Pipe to Side Cover

1шт.

15

E36594

CLIP

-, Serial Range: Pipe-Bracket

1шт.

E36657

SCREW

- Clip

1шт.

195-518

WASHER,1/4", SAE

- Flat (1/4)

1шт.

192-19

LOCK WASHER,Helical Spring, 0.256" ID, CST, ZND

WASHER, LOCK, 1/4"

1шт.

129-121

NUT,1/4"-28, G5

1шт.

15

E41058

CLIP

- Fuel Pipe to Rear Plate

1шт.

Ref. 15, When used on rear plate ,MTG hole may have to be drilled out a little.

1шт.

114-200

BOLT,Hex, 3/8" - 24 x 1", Gr 5

Hex, 3/8"-24 x 1", G5, Full Thd, Clip, Rear Plate

1шт.

192-21

LOCK WASHER,3/8"

WASHER, LOCK, 3/8"

1шт.

16

E36685

FITTING

BANJO UNION - Single -, Serial Range: Return-Reservoir

2шт.

E41052

FERRULE

OLIVE

1шт.

Выбрано товаров: 71
