(08-16) - CYLINDER ASSY BOOM

Запчасти Case 6030 (08-16) - CYLINDER ASSY BOOM (08) - HYDRAULICS

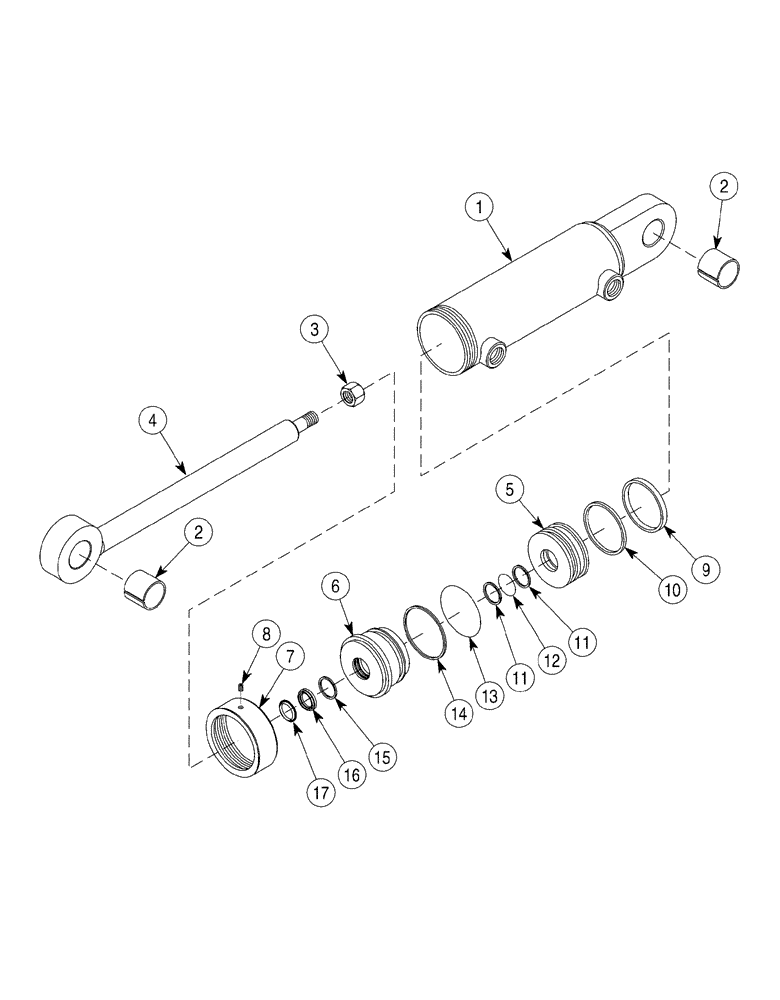

Схема запчастей Case 6030 - (08-16) - CYLINDER ASSY BOOM (08) - HYDRAULICS
2
9
1
17
4
15
16
11
12
2
5
14
10
7
13
3
6
8
11
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

335700A1

CYLINDER

89 ID x 411 mm strk, Boom Tilt, Consists Of 1 - 8, For Mounting, See Page(s) 9-17

1шт.

1

368032A1

TUBE,28.19" Length

1шт.

2

NSS

NOT SOLD SEPARAT

Bushing

2шт.

3

230-46116

LOCK NUT,1"-14, GA

1 NF

1шт.

4

368033A1

ROD ASSY.

1шт.

5

368031A1

PISTON

1шт.

6

368035A1

HEAD

1шт.

7

368034A1

CAP

1шт.

8

83-1254

SET SCREW,Hex Soc, 1/4"-20 x 1/4"

1шт.

368030A1

SEAL KIT

Seal, Consists Of 9 - 17

1шт.

9

NSS

NOT SOLD SEPARAT

Ring, Wear

1шт.

10

NSS

NOT SOLD SEPARAT

Seal

1шт.

11

NSS

NOT SOLD SEPARAT

Ring, Backup

1шт.

12

NSS

NOT SOLD SEPARAT

O-Ring

1шт.

13

NSS

NOT SOLD SEPARAT

O-Ring

1шт.

14

NSS

NOT SOLD SEPARAT

Ring, Backup

1шт.

15

NSS

NOT SOLD SEPARAT

Ring, Wear

1шт.

16

NSS

NOT SOLD SEPARAT

Seal, U-Cup

1шт.

17

NSS

NOT SOLD SEPARAT

Seal, Wiper

1шт.
