(08-12) - CYLINDER ASSY POWER WRENCH CLAMP

Запчасти Case 6030 (08-12) - CYLINDER ASSY POWER WRENCH CLAMP (08) - HYDRAULICS

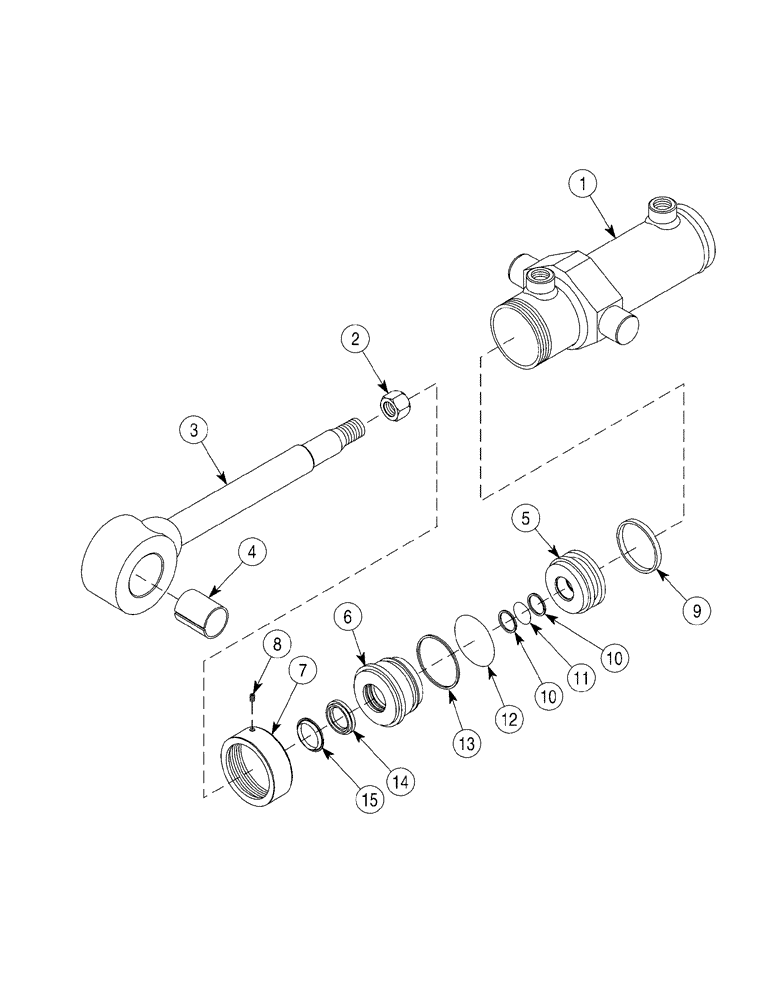

Схема запчастей Case 6030 - (08-12) - CYLINDER ASSY POWER WRENCH CLAMP (08) - HYDRAULICS
5
8
14
3
1
4
13
7
2
15
11
10
12
9
6
10
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

384320A1

CYLINDER

63 ID x 153 mm strk, Power Wrench Clamp, Consists Of 1 - 8, For Mounting, See Page(s) 9-31

2шт.

1

388699A1

TUBE,11.84" Length

1шт.

2

230-46114

NUT

7/8 NF

1шт.

3

388700A1

CYLINDER

1шт.

4

NSS

NOT SOLD SEPARAT

Bushing

1шт.

5

368001A1

PISTON

1шт.

6

368005A1

HEAD

1шт.

7

368004A1

CAP

1шт.

8

83-1254

SET SCREW,Hex Soc, 1/4"-20 x 1/4"

1шт.

368000A1

SEAL KIT

Seal, Consists Of 9 - 15

1шт.

9

NSS

NOT SOLD SEPARAT

Ring

1шт.

10

NSS

NOT SOLD SEPARAT

Ring, Backup

1шт.

11

NSS

NOT SOLD SEPARAT

O-Ring

1шт.

12

NSS

NOT SOLD SEPARAT

O-Ring

1шт.

13

NSS

NOT SOLD SEPARAT

Ring, Backup

1шт.

14

NSS

NOT SOLD SEPARAT

Seal, U-Cup

1шт.

15

NSS

NOT SOLD SEPARAT

Seal, Wiper

1шт.
