(05-02) - MOTOR, TRACK DRIVE PLANETARY HUB

Запчасти Case 6030 (05-02) - MOTOR, TRACK DRIVE PLANETARY HUB (11) - TRACKS/STEERING

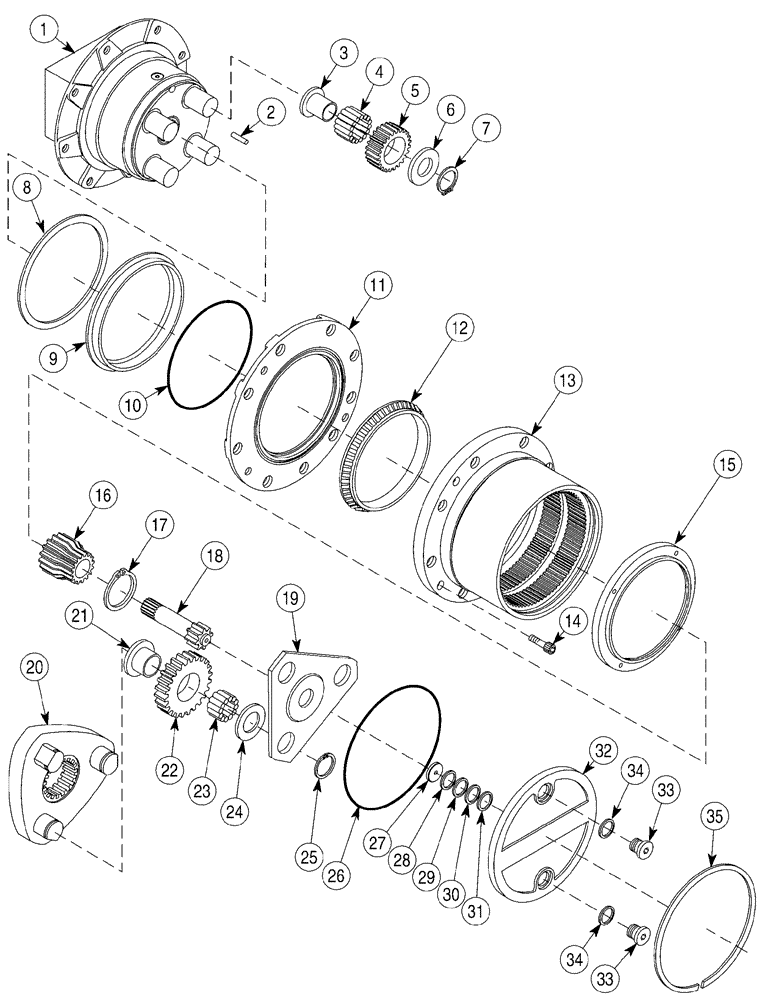

Схема запчастей Case 6030 - (05-02) - MOTOR, TRACK DRIVE PLANETARY HUB (11) - TRACKS/STEERING
34
14
10
25
11
19
3
7
17
13
35
8
33
2
33
21
15
6
16
23
1
9
20
31
29
34
26
5
32
12
18
4
28
30
27
24
22
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

419012A1

DRIVE ASSY.

Track Drive, Complete, Consists Of 1 - 35

1шт.

1

419014A1

CARRIER ASSY.

See Page(s) 5-9 - 5-15

1шт.

2

419031A1

PIN

2шт.

3

419045A1

BUSHING

4шт.

4

419049A1

HOSE ASSY.,15.88mm ID x 550mm L

124шт.

5

419044A1

GEAR

4шт.

6

419046A1

THRUST WASHER

4шт.

7

419047A1

RETAINER

4шт.

8

419023A1

O-RING

1шт.

9

419020A1

SEAL

1шт.

10

419042A1

O-RING

1шт.

11

419015A1

COVER

1шт.

12

419019A1

BALL BEARING

1шт.

13

419013A1

HUB

1шт.

14

419039A1

SCREW

M8 x 14

3шт.

15

419017A1

LOCK NUT

1шт.

428237A1

REDUCER

Includes 16 - 25

1шт.

16

NSS

NOT SOLD SEPARAT

Gear

1шт.

17

NSS

NOT SOLD SEPARAT

Ring, Snap

1шт.

18

NSS

NOT SOLD SEPARAT

Shaft

1шт.

19

NSS

NOT SOLD SEPARAT

Plate

1шт.

20

NSS

NOT SOLD SEPARAT

Plate

1шт.

21

NSS

NOT SOLD SEPARAT

Bushing

3шт.

22

NSS

NOT SOLD SEPARAT

Gear

3шт.

23

NSS

NOT SOLD SEPARAT

Bearing, Needle

1шт.

24

NSS

NOT SOLD SEPARAT

Washer, Thrust

3шт.

25

NSS

NOT SOLD SEPARAT

Ring, Snap

3шт.

26

419043A1

O-RING

1шт.

27

419018A1

THRUST WASHER

1шт.

28

419033A1

WASHER

22 x 30 x 1 mm

1шт.

29

419035A1

WASHER

22 x 30 x 0,1 mm

1шт.

30

419036A1

WASHER

22 x 30 x 0,2 mm

1шт.

31

419037A1

WASHER

22 x 30 x 0,3 mm

1шт.

32

419016A1

COVER

1шт.

33

419040A1

PLUG

2шт.

34

710097R2

SEALING RING,14mm ID x 18mm OD x 1.5mm Thk

2шт.

35

419038A1

RETAINER

1шт.
