(05-05) - MOTOR, TRACK DRIVE - MANIFOLD ASSY, NACHI DRIVE MOTOR

Запчасти Case 6010 (05-05) - MOTOR, TRACK DRIVE - MANIFOLD ASSY, NACHI DRIVE MOTOR (48) - TRACKS & TRACK SUSPENSION

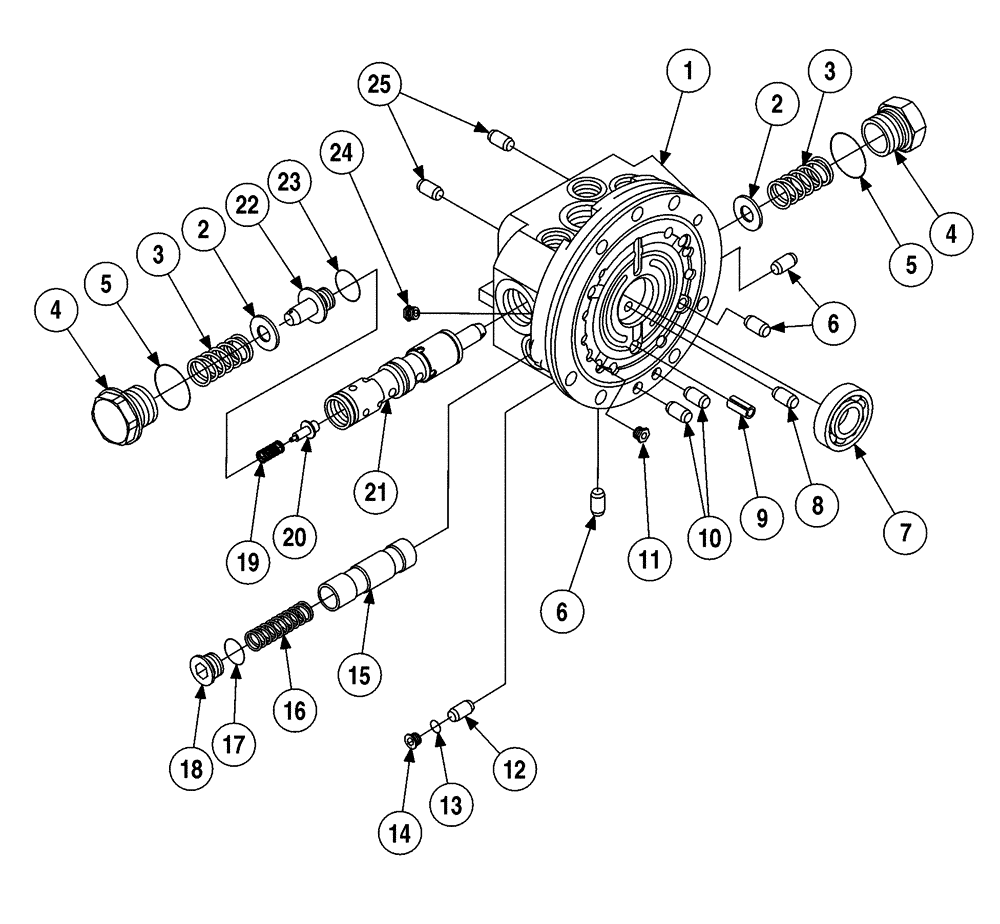

Схема запчастей Case 6010 - (05-05) - MOTOR, TRACK DRIVE - MANIFOLD ASSY, NACHI DRIVE MOTOR (48) - TRACKS & TRACK SUSPENSION
2
13
4
5
22
24
5
8
12
6
9
14
16
3
11
21
3
7
19
10
4
20
2
17
25
18
15
23
1
6
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

352423A1

MOTOR, HYDRAULIC

Track Drive, Complete, Includes: 389128A1, For Additional Parts, See figure 5-03 - 5-04

1шт.

389128A1

KIT

Track Drive, Consists of: 1 - 25

1шт.

1

NSS

NOT SOLD SEPARAT

Body

1шт.

2

389134A1

RING

2шт.

3

389129A1

SPRING

2шт.

4

389131A1

PLUG

2шт.

5

389141A1

O-RING

2шт.

6

389136A1

PLUG

6шт.

7

389144A1

BEARING, BALL

1шт.

8

389143A1

PLUG

1шт.

9

389145A1

PIN

split

1шт.

10

389142A1

ORIFICE

2шт.

11

NSS

NOT SOLD SEPARAT

Plug

1шт.

12

NSS

NOT SOLD SEPARAT

Spool

1шт.

13

389138A1

O-RING

2шт.

14

389133A1

PLUG

2шт.

15

NSS

NOT SOLD SEPARAT

Spool

1шт.

16

389130A1

SPRING

1шт.

17

389140A1

O-RING

2шт.

18

389132A1

PLUG

2шт.

19

NSS

NOT SOLD SEPARAT

Spring

2шт.

20

NSS

NOT SOLD SEPARAT

Valve, Check

2шт.

21

NSS

NOT SOLD SEPARAT

Spool

1шт.

22

NSS

NOT SOLD SEPARAT

Guide

2шт.

23

389139A1

O-RING

2шт.

24

NSS

NOT SOLD SEPARAT

Orifice

2шт.

25

389137A1

PLUG

2шт.
