(08-33) - CYLINDER ASSY - WRENCH CLAMP

Запчасти Case 6010 (08-33) - CYLINDER ASSY - WRENCH CLAMP (35) - HYDRAULIC SYSTEMS

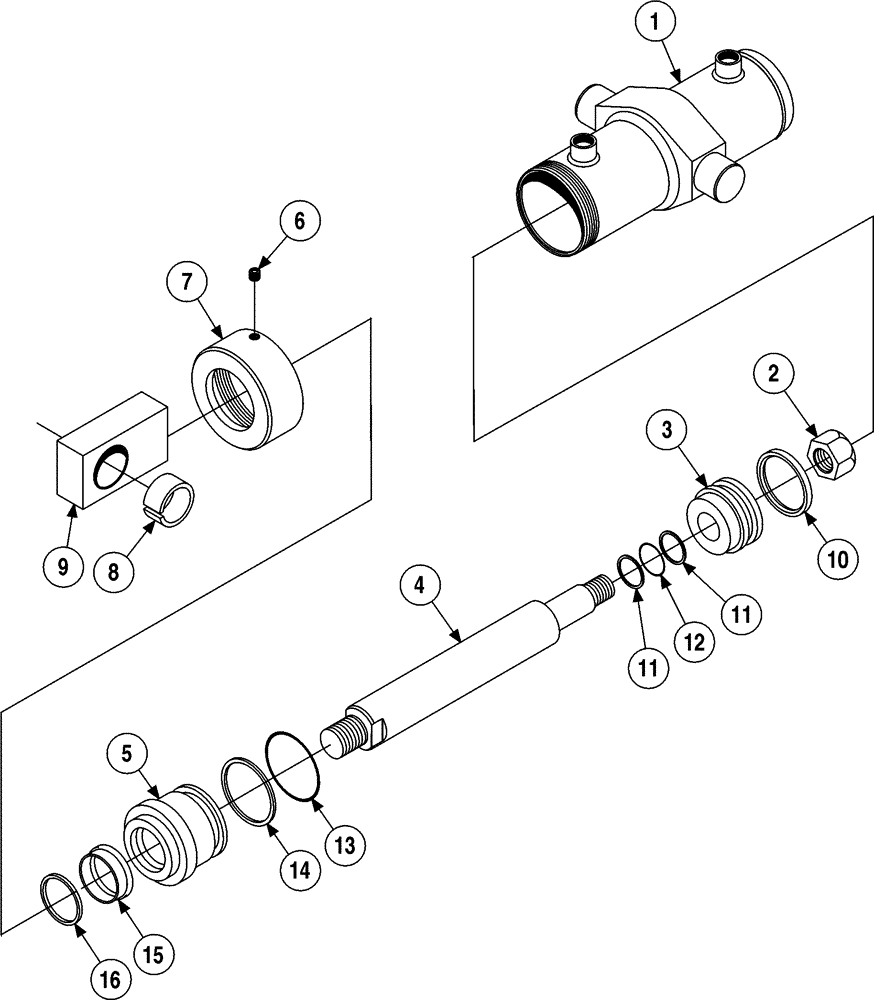

Схема запчастей Case 6010 - (08-33) - CYLINDER ASSY - WRENCH CLAMP (35) - HYDRAULIC SYSTEMS
14
11
8
2
12
5
7
13
1
16
3
11
4
9
10
6
15
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

335701A1

CYLINDER

Consists of: 1 - 16

2шт.

1

368002A1

TUBE,7.81, 4.625" Length

1шт.

2

230-46114

NUT

7/8 NF

1шт.

3

368001A1

PISTON

1шт.

4

368003A1

ROD ASSY.

1шт.

5

368005A1

HEAD

1шт.

6

83-1254

SET SCREW,Hex Soc, 1/4"-20 x 1/4"

Set

1шт.

7

368004A1

CAP

Threaded

1шт.

8

368007A1

BUSHING

Hardened

1шт.

9

368006A1

COLLAR

External

1шт.

368000A1

SEAL KIT

Seal, Consists of: 10 - 16

1шт.

10

NSS

NOT SOLD SEPARAT

Ring

1шт.

11

NSS

NOT SOLD SEPARAT

Ring, Backup

2шт.

12

NSS

NOT SOLD SEPARAT

O-Ring

1шт.

13

NSS

NOT SOLD SEPARAT

O-Ring

1шт.

14

NSS

NOT SOLD SEPARAT

Ring, Backup

1шт.

15

NSS

NOT SOLD SEPARAT

Seal, U-Cup

1шт.

16

NSS

NOT SOLD SEPARAT

Seal, Wiper

1шт.
