(08-30) - CYLINDER ASSY - PIPE LIFTER

Запчасти Case 6010 (08-30) - CYLINDER ASSY - PIPE LIFTER (35) - HYDRAULIC SYSTEMS

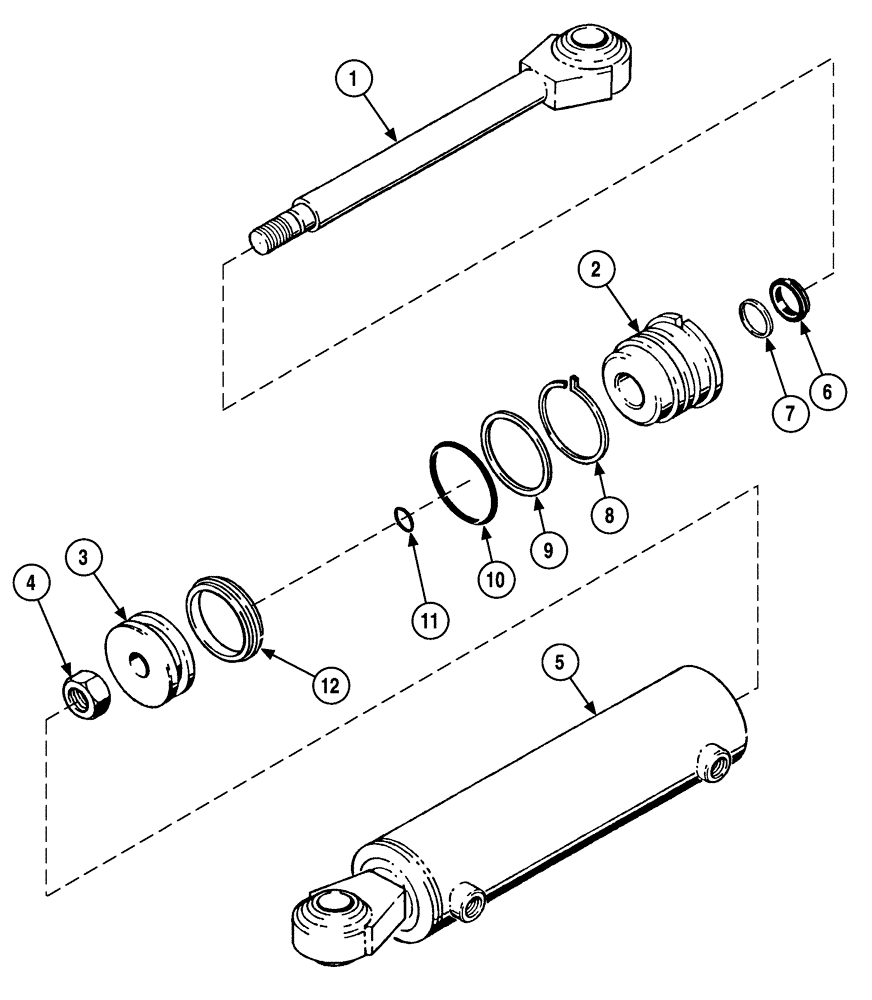

Схема запчастей Case 6010 - (08-30) - CYLINDER ASSY - PIPE LIFTER (35) - HYDRAULIC SYSTEMS
7
1
5
3
11
2
10
6
4
9
12
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

H674930

STEERING CYLINDER

51 ID x 127 mm strk, Consists of: 1 - 12

1шт.

1

H636852

PISTON ROD

25 mm (1" ) dia

1шт.

2

H347765

GLAND

1шт.

3

H347757

PISTON

1шт.

4

230-46112

LOCK NUT,3/4"-16, GA

3/4 NF

1шт.

5

H636845

CYLINDER

1шт.

H674942

GASKET KIT

Consists of: 6 - 12

1шт.

6

H755793

RETAINER

1шт.

7

NSS

NOT SOLD SEPARAT

Seal

1шт.

8

H207027

LOCK ASSY

1шт.

9

NSS

NOT SOLD SEPARAT

Ring, Backup

1шт.

10

238-5224

O-RING,0.139" Thk x 1.734" ID, -224, Cl 5, 75 Duro

1шт.

11

238-5016

O-RING,0.07" Thk x 0.614" ID, -16, Cl 5, 75 Duro

1шт.

12

NSS

NOT SOLD SEPARAT

Seal

1шт.
