Запчасти Case DH7 (4-22) - BACKFILL BLADE CONTROL VALVE ASSEMBLY - KONTAK (35) - HYDRAULIC SYSTEMS

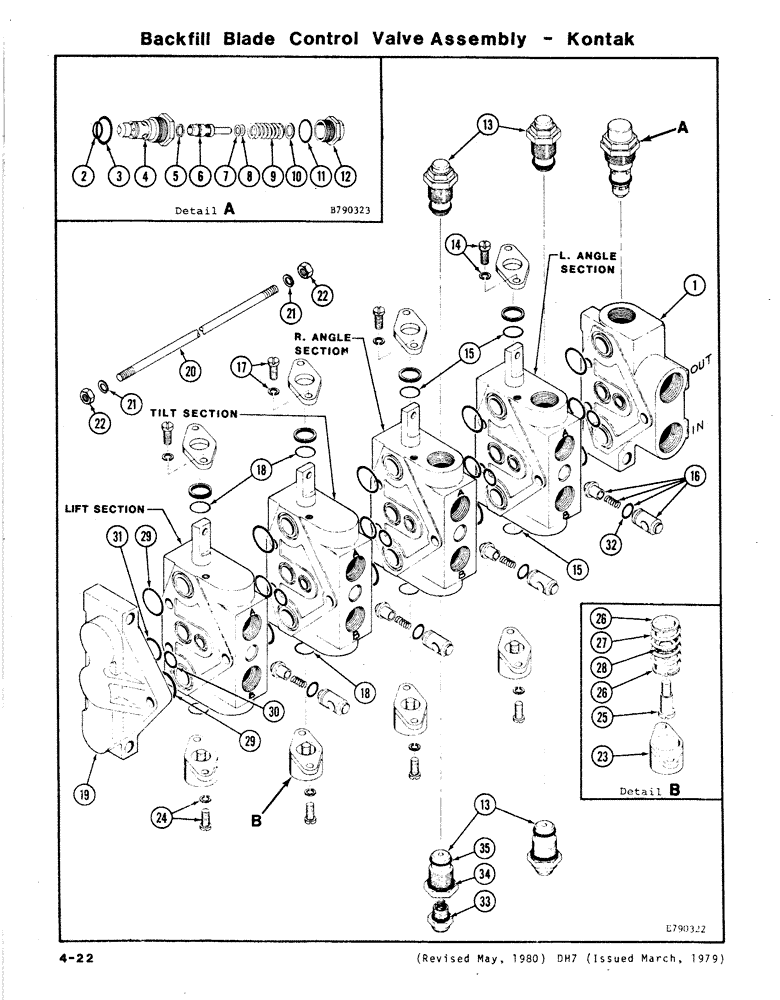

Схема запчастей Case DH7 - (4-22) - BACKFILL BLADE CONTROL VALVE ASSEMBLY - KONTAK (35) - HYDRAULIC SYSTEMS

Артикул

Название

Примечание

Количество

H648683

VALVE ASSEMBLY - Backfill Control, Includes: Ref. 1 - 28

1шт.

1

H398636

COVER

- Inlet

1шт.

H653071

VALVE, PRESSURE RELI

VALVE ASSEMBLY - Main Relief, Includes: Ref. 2 - 12

1шт.

2

NSS

NOT SOLD SEPARAT

O-RING

1шт.

These refs. are included in H644864 Main Relief Valve Seal Kit

1шт.

3

NSS

NOT SOLD SEPARAT

O-RING

1шт.

These refs. are included in H644864 Main Relief Valve Seal Kit

1шт.

4

NSS

NOT SOLD SEPARAT

BODY - Relief Valve

1шт.

5

NSS

NOT SOLD SEPARAT

GUIDE - Poppet

1шт.

6

NSS

NOT SOLD SEPARAT

POPPET

1шт.

7

NSS

NOT SOLD SEPARAT

SHIM (.003)

1шт.

8

NSS

NOT SOLD SEPARAT

SHIM (.020)

1шт.

9

NSS

NOT SOLD SEPARAT

SPRING - (1500 to 4000 psi) (red)

1шт.

10

NSS

NOT SOLD SEPARAT

SHIM

1шт.

11

NSS

NOT SOLD SEPARAT

O-RING

1шт.

These refs. are included in H644864 Main Relief Valve Seal Kit

1шт.

12

NSS

NOT SOLD SEPARAT

CAP - Valve (Pressure stamped on end)

1шт.

H655985

SECTION ASSEMBLY, Includes: Ref. 13 - 15

2шт.

13

H656009

VALVE ASSEMBLY - Cylinder Port Relief (includes o-rings)

2шт.

H655894

RETAINER

KIT (also includes retainer and wiper seal), Includes: Ref. 14

1шт.

14

H400648

SCREW

ASSEMBLY

2шт.

15

H644849

SEAL

KIT - Spool

1шт.

This Ref. is also part of H655969 Valve Seal Kit.

1шт.

16

H644880

CHECK VALVE

KIT - Load Check (includes poppet, spring, o-ring and body)

4шт.

H655993

VALVE

SECTION ASSEMBLY, Includes: Ref. 17 and 18

2шт.

H655894

RETAINER

KIT (also includes retainer and wiper seal), Includes: Ref. 17

1шт.

17

H400648

SCREW

ASSEMBLY

2шт.

18

H644849

SEAL

KIT - Spool

1шт.

This Ref. is also part of H655969 Valve Seal Kit.

1шт.

19

H401166

COVER

- Outlet

1шт.

20

H404301

ROD

- Tie

3шт.

21

80682

LOCK WASHER,1/4"

Washer, Lock, 1/4"

6шт.

22

25-114

NUT,1/4"-28, G5

NF HH (3/8)

6шт.

H655902

KIT

- Spring Centering, Includes: Ref. 23 - 28

4шт.

23

H401182

CAP

- End, Includes: Ref. 24

1шт.

24

H400648

SCREW

ASSEMBLY

2шт.

25

NSS

NOT SOLD SEPARAT

SCREW - Shoulder

1шт.

26

NSS

NOT SOLD SEPARAT

SEAT - Spring

2шт.

27

NSS

NOT SOLD SEPARAT

SPRING

1шт.

28

NSS

NOT SOLD SEPARAT

SPACER

1шт.

H655969

KIT

SEAL KIT - Valve, Includes: Ref. 29 - 35

1шт.

H644914

KIT

SEAL KIT - Intersection, Includes: Ref. 29 - 31

5шт.

29

NSS

NOT SOLD SEPARAT

O-RING

2шт.

30

NSS

NOT SOLD SEPARAT

O-RING

1шт.

31

NSS

NOT SOLD SEPARAT

O-RING

1шт.

H644864

SEAL KIT

- Main Relief Valve

1шт.

32

D61967

O-RING,0.07" Thk x 0.426" ID, -13, Cl 6, 90 Duro

- Check Valve

4шт.

This ref. is also part of H644880 Load Check Kit.

1шт.

H644898

KIT

SEAL KIT - Cylinder Port Relief Valve, Includes: Ref. 33 - 35

4шт.

33

NSS

NOT SOLD SEPARAT

O-RING

1шт.

34

NSS

NOT SOLD SEPARAT

O-RING

1шт.

35

NSS

NOT SOLD SEPARAT

O-RING

1шт.

Выбрано товаров: 52
