Запчасти Case DH7 (2-37A) - TRENCHER DRIVE GEARBOX ASSEMBLY (SERIAL NO. 1199436 & UP) (89) - TOOLS

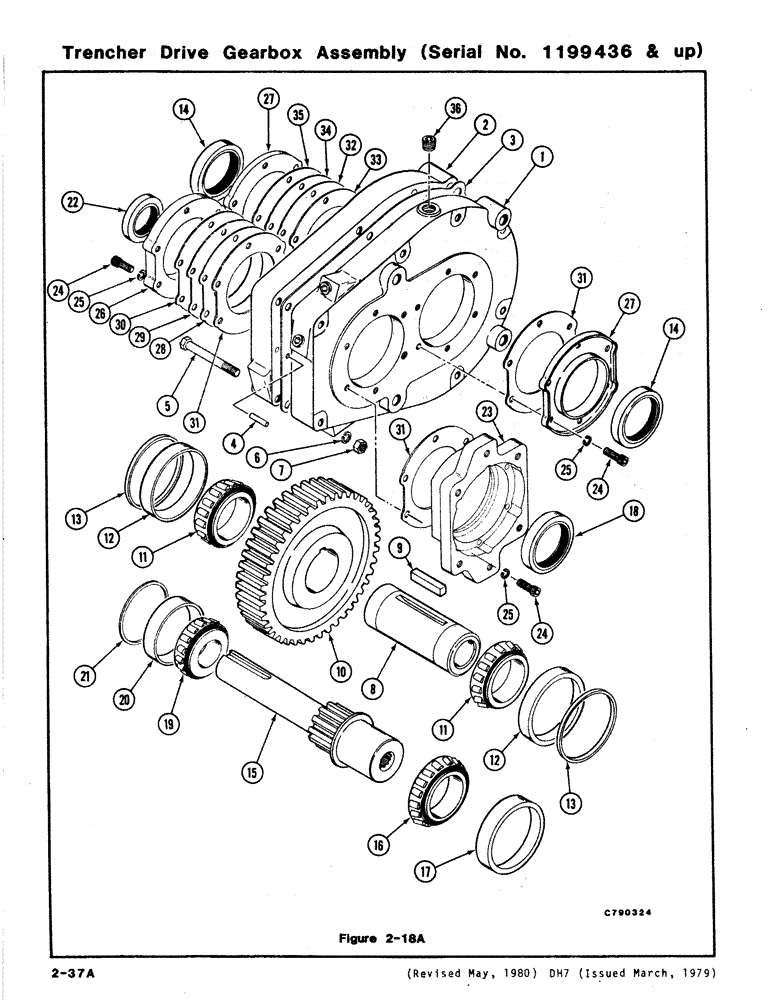

Схема запчастей Case DH7 - (2-37A) - TRENCHER DRIVE GEARBOX ASSEMBLY (SERIAL NO. 1199436 & UP) (89) - TOOLS

Артикул

Название

Примечание

Количество

H650945

GEARBOX ASSY

GEARBOX ASSEMBLY - Trencher, Includes: Ref. 1 - 37

1шт.

1

H394742

HOUSING

HALF - Input Side

1шт.

2

H396952

HOUSING HALF - Output Side

1шт.

3

H394767

GASKET

1шт.

4

H394759

DOWEL

PIN - Dowel (1/4 x 1) (HT)

2шт.

5

113-247

BOLT,Hex, 3/8" - 16 x 3-1/4", Gr 5

8шт.

6

192-21

LOCK WASHER,3/8"

WASHER, LOCK, 3/8"

8шт.

7

129-103

NUT,Hex, 3/8" - 16, Gr 5

NUT, 3/8"-16, G5

8шт.

8

H373142

SHAFT

- Lo-speed

1шт.

9

H373209

KEY

(3/8 sq x 1-7/8)

1шт.

10

H373134

GEAR WHEEL

GEAR (73 teeth)

1шт.

When replacing either of these refs., both must be replaced. Order 1 each H403568 Pinion Gear and H403576 Gear. The H403568 Pinion Gear and H403576 Gear may be replaced seperately.

1шт.

11

A150146

ROLLER BEARING,57.163 mm ID x 22.022 mm

BEARING CONE

2шт.

12

A50179

BEARING CUP

2шт.

13

H394858

SPACER, RING

RING - Spacer

2шт.

14

H362830

SEAL ASSY.

SEAL

2шт.

15

H384057

GEAR

- Pinion, Hi-speed (17 teeth)

1шт.

When replacing either of these refs., both must be replaced. Order 1 each H403568 Pinion Gear and H403576 Gear. The H403568 Pinion Gear and H403576 Gear may be replaced seperately.

1шт.

16

H758151

BEARING

CONE

1шт.

17

A50179

BEARING CUP

1шт.

18

H380881

SEAL

1шт.

19

H758169

ROLLER BEARING

BEARING CONE

1шт.

20

A29062

ROLLER BEARING,82.956 mm OD x 19.101 mm

BEARING CUP

1шт.

21

H394866

BEARING

RING - Spacer

1шт.

22

H758446

BEARING

SEAL

1шт.

23

H393892

FLANGE - Motor

1шт.

24

165-153

HEX SOC SCREW,5/16" - 18 x 1"

SCREW Soc Hd (5/16 x 1) (Gr 5)

24шт.

25

192-404

LOCK WASHER,5/16"

WASHER, LOCK, 5/16"

24шт.

26

H393900

COVER

1шт.

27

H393868

COVER

2шт.

28

H394775

SHIM,.005" Thk

Aluminum .005" Thk

1шт.

29

H394783

SHIM,.007" Thk

Aluminum .007" Thk

1шт.

30

H394791

SHIM,.020" Thk

Aluminum .020" Thk

1шт.

31

H394809

SHIM,.005" Thk

Fibre .005" Thk

3шт.

32

H394817

SHIM,.005" Thk

Aluminum .005" Thk

1шт.

33

H394825

SHIM,.005" Thk

Fiber .005" Thk

1шт.

34

H394833

SHIM,.007" Thk

Aluminum .007" Thk

1шт.

35

H394841

SHIM,.020" Thk

Aluminum .020" Thk

1шт.

36

221-1849

PLUG

- Pipe (3/8) Another plug used (NOT A SUB) Part 221-1843

4шт.

37

D57822

BREATHER

(not shown)

1шт.

Выбрано товаров: 40
