Запчасти Case BPGHP335 (09-35) - TANK, 750 GALLON FRAME

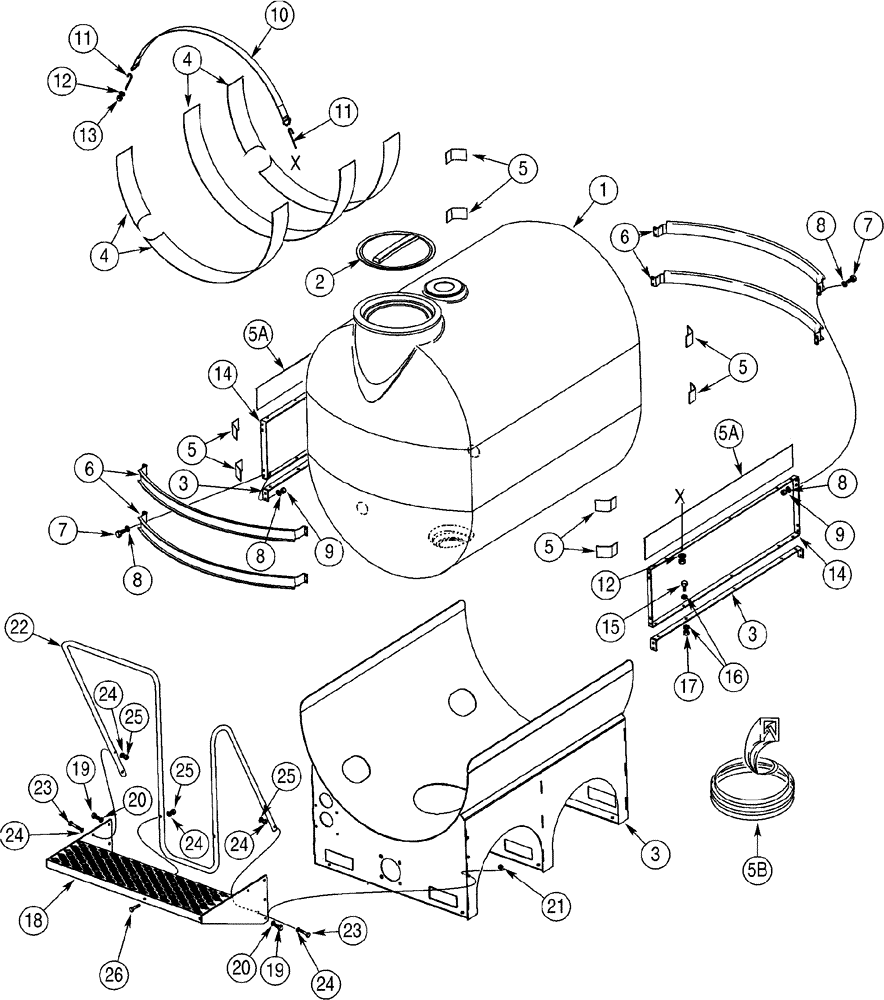

Схема запчастей Case BPGHP335 - (09-35) - TANK, 750 GALLON FRAME
4
22
9
5
5a
5
14
15
8
17
5
3
12
5
1
13
8
10
24
12
25
2
19
24
19
6
20
5a
21
11
14
3
16
11
26
20
4
23
5b
24
24
7
25
9
25
18
6
8
23
3
8
7
24

Артикул

Название

Примечание

Количество

1

385439A1

TANK

750 gal, Includes Fittings, Component Parts Not Serviced Separately

1шт.

2

NSS

NOT SOLD SEPARAT

Cap

1шт.

3

385875A2

BASE

Tank Skid, Replaces 385875A1

1шт.

4

403251A1

LINING

150 x 2000 x 3 mm thk, Tank Liner

2-3шт.

5

403252A1

LINING

75 x 146 x 3 mm thk, Tank Liner, No Longer Used

8шт.

5a

403291A1

LINING

150 x 1450 x 3 mm thk, Horizontal, Tank Liner

2шт.

5b

121574A1

SEAL PROTECTION

254 mm (10 in), Cut From 1330108C2

1шт.

6

389597A1

CROSSBAR

4шт.

7

614-10025

BOLT,Hex, M10 x 1.5 x 25mm, Cl 8.8

16шт.

9

832-46410

NUT,M10 x 1.5, Cl 8

16шт.

10

402470A2

STRAP

1575 mm

2шт.

11

325058A1

BOLT

3/8 x 5, J-Type

4шт.

13

232-4116

NUT,3/8"-16, GC

4шт.

14

402472A1

SUPPORT

2шт.

15

614-10025

BOLT,Hex, M10 x 1.5 x 25mm, Cl 8.8

10шт.

17

832-46410

NUT,M10 x 1.5, Cl 8

10шт.

18

399743A1

STEP

Walkway Grating

1шт.

19

614-10025

BOLT,Hex, M10 x 1.5 x 25mm, Cl 8.8

6шт.

21

832-46410

NUT,M10 x 1.5, Cl 8

6шт.

22

399746A1

RAIL

Handrail / Step Combination

1шт.

23

814-10060

BOLT,Hex, M10 x 1.5 x 60mm, Cl 8.8

4шт.

25

832-46410

NUT,M10 x 1.5, Cl 8

6шт.

26

814-10050

BOLT,Hex, M10 x 1.5 x 50mm, Cl 8.8

2шт.

8

895-15010

WASHER,11mm ID x 24mm OD x 2mm Thk

32шт.

12

895-15010

WASHER,11mm ID x 24mm OD x 2mm Thk

4шт.

16

895-15010

WASHER,11mm ID x 24mm OD x 2mm Thk

20шт.

20

895-15010

WASHER,11mm ID x 24mm OD x 2mm Thk

6шт.

24

895-15010

WASHER,11mm ID x 24mm OD x 2mm Thk

10шт.

Выбрано товаров: 28
