Запчасти Case BPGHP335 (9-14) - HYDRAULIC CIRCUIT

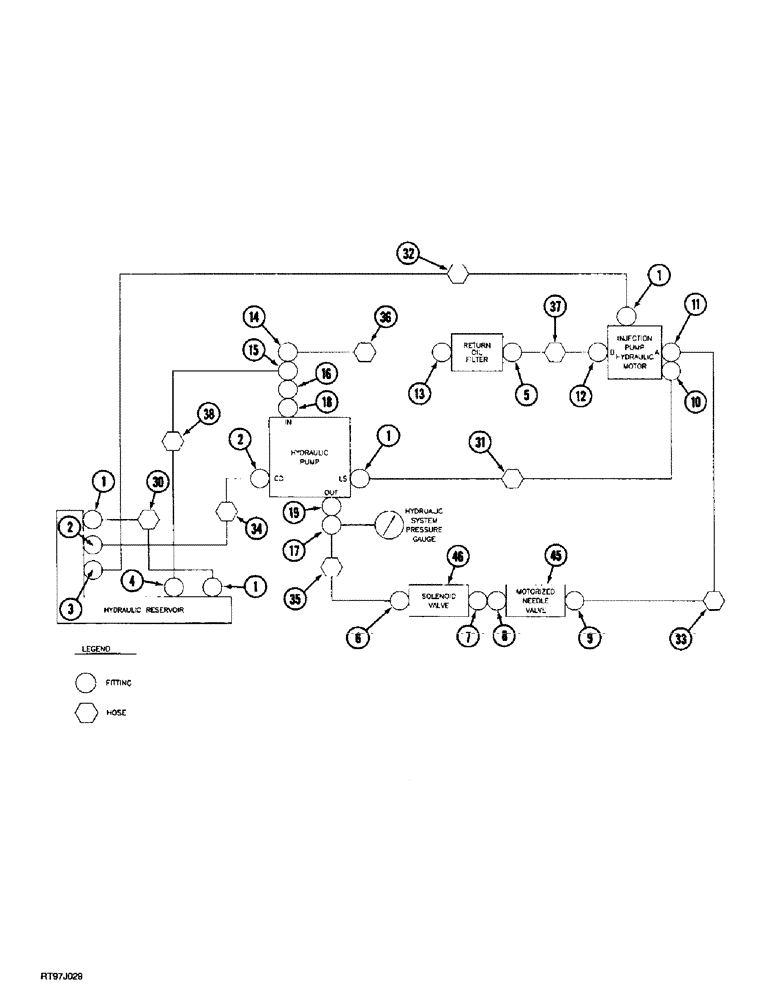

Схема запчастей Case BPGHP335 - (9-14) - HYDRAULIC CIRCUIT

Артикул

Название

Примечание

Количество

1

218-5103

90 ELBOW,90 Degree Elbow, 7/16" - 20 Male JIC x 7/16" - 20 Male ORB

- 90 degree, 7/16-20 inch flare x adj O-ring boss

3шт.

2

218-5106

90 ELBOW,90 Degree Elbow, 3/4" - 16 Male JIC x 3/4" - 16 Male ORB

- 90 degree, 3/4-16 inch flare x adj O-ring boss

2шт.

237-6008

O-RING,0.087" Thk x 0.644" ID, -908, Cl 6, 90 Duro

8-1, 90 Duro, .644" ID x .087" Thk

1шт.

3

218-5128

ELBOW,90° Elbow, 9/16" - 18 Male JIC x 3/4" - 16 Male ORB

- 90 degree, 9/16-18 flare x 3/4-16 inch adj O-ring boss

1шт.

237-6008

O-RING,0.087" Thk x 0.644" ID, -908, Cl 6, 90 Duro

8-1, 90 Duro, .644" ID x .087" Thk

1шт.

4

218-5275

ELBOW,90 Degree, 1 5/16"-12, 37 Degree x 1 5/8"-12, O-Ring

- 90 degree, 1-5/16-12 flare x 1-5/8-12 inch adj O-ring boss

1шт.

237-6016

O-RING,0.116" Thk x 1.171" ID, -916, Cl 6, 90 Duro

- 1-11/64 ID x 7/64 inch wide

1шт.

5

218-5108

ELBOW,90 Degree Elbow, 1-1/16" - 12 Male JIC x 1-1/16" - 12 Male ORB

90º, 1-1/16-12 inch flare x adj O-ring boss

1шт.

237-6012

O-RING,0.116" Thk x 0.924" ID, -912, Cl 6, 90 Duro

12-1, 90 Duro, .924 ID x .116" Thk

1шт.

6

218-5138

ELBOW,45 Degree Elbow, 1-1/16" - 12 Male JIC x 1-1/16" - 12 Male ORB

- 45 degree, 1-1/16-12 inch flare x adj O-ring boss

1шт.

237-6012

O-RING,0.116" Thk x 0.924" ID, -912, Cl 6, 90 Duro

12-1, 90 Duro, .924 ID x .116" Thk

1шт.

7

218-5424

FITTING

ADAPTER - straight, 1-1/16-12 O-ring boss x 1/2 inch female PT

1шт.

237-6012

O-RING,0.116" Thk x 0.924" ID, -912, Cl 6, 90 Duro

12-1, 90 Duro, .924 ID x .116" Thk

1шт.

8

218-5018

FITTING

ADAPTER - straight, 3/4-16 O-ring boss x 1/2 inch PT

1шт.

237-6008

O-RING,0.087" Thk x 0.644" ID, -908, Cl 6, 90 Duro

8-1, 90 Duro, .644" ID x .087" Thk

1шт.

9

218-5136

ELBOW,45 Degree Elbow, 3/4" - 16 Male JIC x 3/4" - 16 Male ORB

- 45 degree, 3/4-16 inch flare x adj O-ring boss

1шт.

237-6008

O-RING,0.087" Thk x 0.644" ID, -908, Cl 6, 90 Duro

8-1, 90 Duro, .644" ID x .087" Thk

1шт.

10

218-491

ELBOW,90 Degree Elbow, 7/16" - 20 Male JIC x 1/4" - 18 Male NPTF

- 90 degree, 7/16-20 flare x 1/4 inch PT

1шт.

11

302856A1

ELBOW

- 90 degree, special

1шт.

237-6010

O-RING,0.097" Thk x 0.755" ID, -910, Cl 6, 90 Duro

10-1, 90 Duro, .755" ID x .097" Thk

1шт.

12

218-5065

HYD CONNECTOR,1-1/16" - 12 Male JIC x 7/8" - 14 Male ORB

CONNECTOR - straight, 1-1/16-12 flare x 7/8-14 inch O-ring boss

1шт.

237-6010

O-RING,0.097" Thk x 0.755" ID, -910, Cl 6, 90 Duro

10-1, 90 Duro, .755" ID x .097" Thk

1шт.

13

218-5064

HYD CONNECTOR,1-1/16" - 12 Male JIC x 1-1/16" - 12 Male ORB

CONNECTOR - short, 1-1/16-12 inch flare x O-ring boss

1шт.

237-6012

O-RING,0.116" Thk x 0.924" ID, -912, Cl 6, 90 Duro

12-1, 90 Duro, .924 ID x .116" Thk

1шт.

14

218-5176

ELBOW,45 Degree Elbow, 1-5/16" - 12 Male JIC x 1-5/16" - 12 Female JIC

- 45 degree, 1-5/16-12 inch flare x swivel

1шт.

15

218-5245

TEE,1-5/16" - 12 Male JIC x 1-5/16" - 12 Male JIC x 1-5/16" - 12 Male ORB

- 1-5/16-12 inch flare branch x flare x adj O-ring boss

1шт.

237-6016

O-RING,0.116" Thk x 1.171" ID, -916, Cl 6, 90 Duro

- 1-11/64 ID x 7/64 inch wide

1шт.

16

218-5039

HYD CONNECTOR,1-5/8" - 12 Male JIC x 1-5/16" - 12 Male ORB

CONNECTOR - straight, 1-5/8-12 flare x 1-1/16-12 inch O-ring boss

1шт.

237-6012

O-RING,0.116" Thk x 0.924" ID, -912, Cl 6, 90 Duro

12-1, 90 Duro, .924 ID x .116" Thk

1шт.

17

302857A1

ELBOW

- 90 degree, special

1шт.

237-6012

O-RING,0.116" Thk x 0.924" ID, -912, Cl 6, 90 Duro

12-1, 90 Duro, .924 ID x .116" Thk

1шт.

18

302340A1

KIT

FLANGE - adapter, 1-5/8-12 inch, with hardware

1шт.

19

302341A1

KIT

FLANGE - adapter, 1-1/16-12 inch, with hardware

1шт.

30

98335301

HOSE ASSY.

HOSE - 790 mm (31 inch) long, reservoir top to reservoir bottom

1шт.

31

98335303

HOSE ASSY.

HOSE - 740 mm (29 inch) long, hydraulic pump LS to hydraulic motor A

1шт.

32

98335305

HOSE ASSY.

HOSE - 980 mm (39-1/2 inch) long, hydraulic, Serial Range: motor-reservoir

1шт.

33

98335304

HOSE ASSY.

HOSE - 385 mm (15 inch) long, needle valve to hydraulic motor A

1шт.

34

98335306

HOSE ASSY.

HOSE - 195 mm (7-1/2 inch) long, hydraulic pump, Serial Range: CD-reservoir

1шт.

35

98335309

HOSE ASSY.

HOSE - 570 mm (22-1/2 inch) long, hydraulic pump OUT to solenoid valve

1шт.

36

98335308

HOSE ASSY.

HOSE - 925 mm (36-1/2 inch) long, hydraulic filter OUT to hydraulic pump IN

1шт.

37

98335302

HOSE ASSY.

HOSE - 740 mm (29 inch) long, hydraulic motor B to hydraulic filter IN

1шт.

38

98335307

HOSE ASSY.

HOSE - 450mm (17-1/2 inch) long, hydraulic strainer to hydraulic motor IN

1шт.

45

99810151

VALVE, CONTROL

VALVE - needle, motorized

1шт.

46

99821112

VALVE, CONTROL

VALVE - solenoid, 2-way

1шт.

237-6004

O-RING,0.072" Thk x 0.351" ID, -904, Cl 6, 90 Duro

4-1, 90 Duro, .351" ID x .072" Thk

1шт.

Выбрано товаров: 45
