(9.00581A[01]) - ROPS CANOPY CASE - E.P. - STRUCTURE - OPTIONAL CODE 749260021 - VERSION (03/04)

Запчасти Case TX945 (9.00581A[01]) - ROPS CANOPY CASE - E.P. - STRUCTURE - OPTIONAL CODE 749260021 - VERSION (03/04) (90) - PLATFORM, CAB, BODYWORK AND DECALS

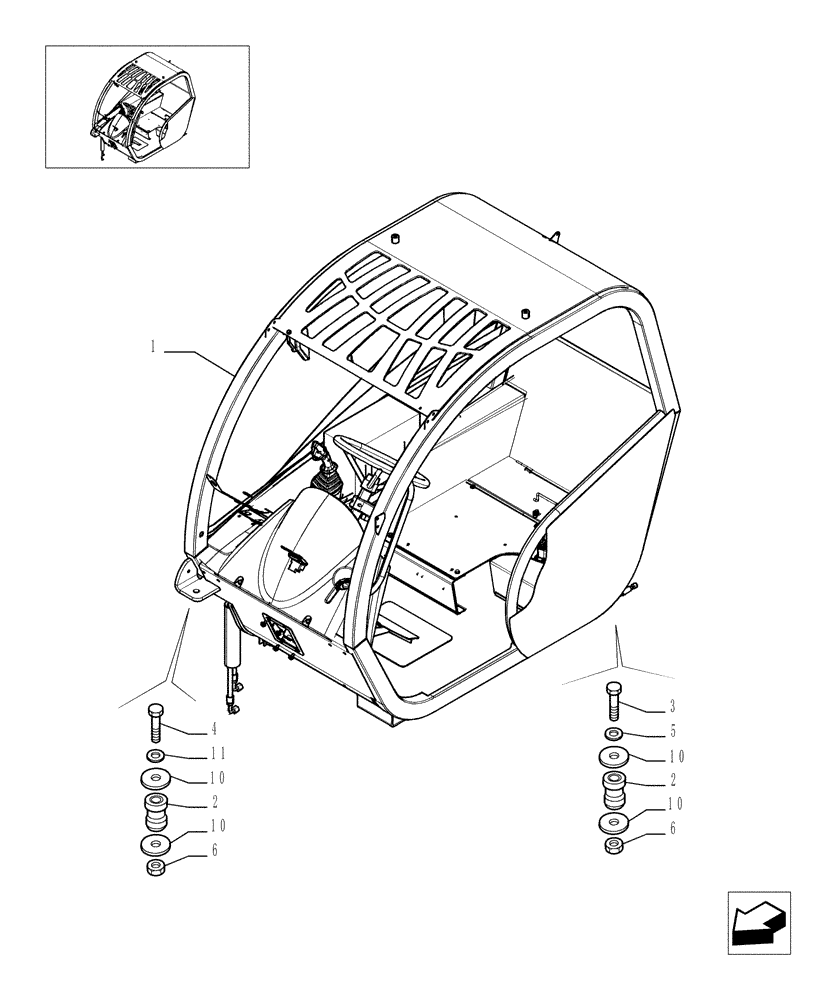

Схема запчастей Case TX945 - (9.00581A[01]) - ROPS CANOPY CASE - E.P. - STRUCTURE - OPTIONAL CODE 749260021 - VERSION (03/04) (90) - PLATFORM, CAB, BODYWORK AND DECALS
2
4
6
10
4
11
10
2
6
5
10
10
1
3
4
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87515773

CANOPY

- ASSY SEE PAG.2 TO 3

1шт.

FOR OTHER PARTS,SEE SGR.9.00580

1шт.

2

85802979

DAMPER

4шт.

3

16218834

SCREW,Hex, M16 x 130mm

2шт.

4

15981631

BOLT,Hex, M16 x 1.5 x 100mm, Cl 10.9

Hex, M16 x 1.5 x 120, 10.9

2шт.

5

76041461

WASHER,M16 x 50 x 8 Thk

2шт.

6

15504021

NUT,M16 x 1.5

4шт.

10

84223579

BLOCK

- SILENT BLOCK

8шт.

11

76090142

WASHER,M17 x 50 x 5 Thk

2шт.
