Запчасти Case TX945 (9.50167[01]) - FEM FORK HOLDER NA - OPTIONAL CODE 749266001 (84) - BOOMS, DIPPERS & BUCKETS

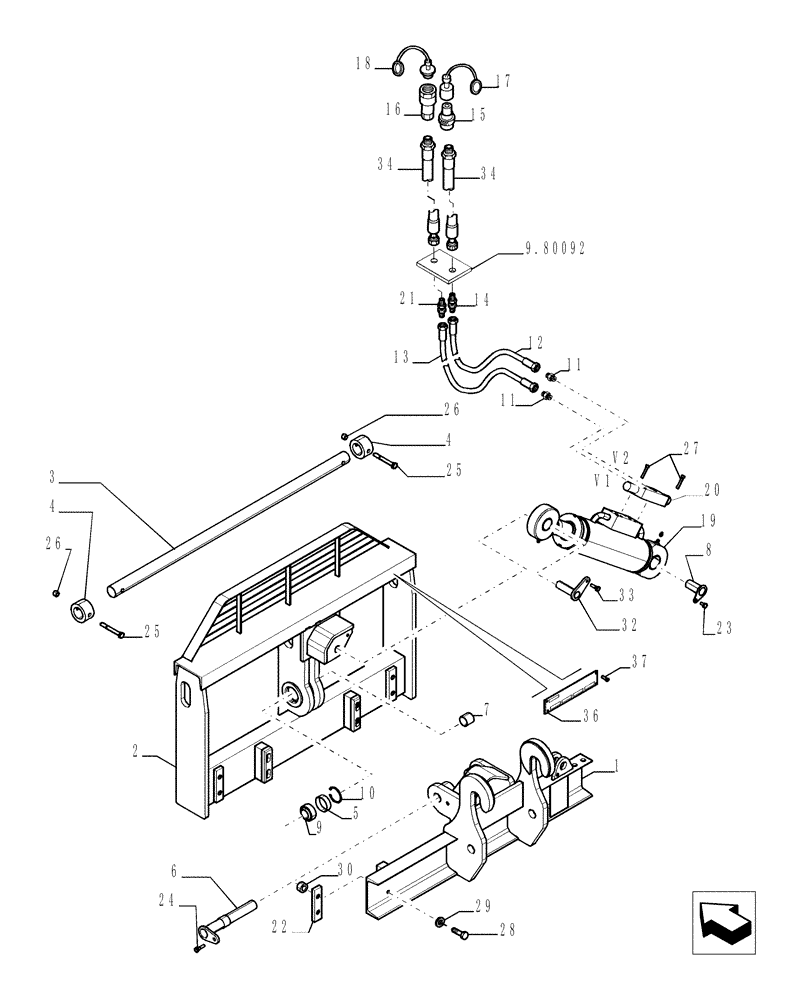

Схема запчастей Case TX945 - (9.50167[01]) - FEM FORK HOLDER NA - OPTIONAL CODE 749266001 (84) - BOOMS, DIPPERS & BUCKETS
27
19
34
37
17
34
30
28
5
13
26
25
33
7
v2
9.80092
4
21
36
15
v1
25
2
24
22
6
12
11
20
8
14
10
1
29
16
4
3
23
32
26
11
18
9

Артикул

Название

Примечание

Количество

1

87355460

SUPPORT

1шт.

2

87355461

SUPPORT

1шт.

3

87611739

BAR

1шт.

4

87360499

HUB

2шт.

5

87611741

O-RING,64mm ID x 68mm OD x 20mm

1шт.

6

87611736

PIN,45mm OD x 265mm L

1шт.

7

87611742

BUSHING,40mm ID x 45mm OD x 39mm L

1шт.

8

87611738

PIN,35mm OD x 82mm L

1шт.

9

87611744

BALL

1шт.

10

11061376

SNAP RING,M68, Int

1шт.

11

76092978

HYD CONNECTOR

2шт.

12

87641296

FLEXIBLE HOSE

1шт.

13

87641297

FLEXIBLE HOSE

1шт.

14

87689208

HYD CONNECTOR

1шт.

15

47603792

QUICK MALE COUPLING

1шт.

16

47603799

COUPLING, QUICK, FEM

1шт.

17

76066675

PLUG

1шт.

18

76066676

PLUG

1шт.

19

87611743

CYLINDER,Double Acting, 40mm Rod, 50mm Stroke

ASSY SEE PAGE 2

1шт.

20

87625956

VALVE

1шт.

21

47136517

HYD CONNECTOR,ORFS 11/16"-16

1шт.

22

87548665

PAD

4шт.

23

11106031

BOLT,Hex, M10 x 1.5 x 20mm, Cl 10.9

1шт.

24

16040831

BOLT,Hex, M10 x 1.5 x 40mm, Cl 10.9, Full Thd

1шт.

25

11117431

BOLT,Hex, M14 x 110, 10.9

2шт.

26

13598221

NUT,M14 x 1.5

2шт.

27

14305621

HEX SOC SCREW,M6 x 35mm, Cl 8.8

4шт.

28

11113831

SCREW,Hex, M12 x 80mm, Cl 10.9

8шт.

29

13507401

WASHER,12.2mm ID x 20mm OD x 2mm Thk

8шт.

30

12577521

NUT,M12 x 1.75

8шт.

31

13408411

LUBE NIPPLE,90 Degree , M10 x1

- Not Illustrated

1шт.

32

87611737

PIN,30mm OD x 102mm L

1шт.

33

86505347

SCREW,Hex M16 x 80mm, Cl 8.8

1шт.

34

87689209

FLEXIBLE HOSE

2шт.

35

76091077

AUGER FLIGHT

1шт.

36

87689223

1шт.

37

14642294

RIVET

4шт.

Выбрано товаров: 37
