(9.80092B[07]) - ARM FOR 4 FUNCTIONS (45 FEET) - OPTIONAL CODE 749027241

Запчасти Case TX945 (9.80092B[07]) - ARM FOR 4 FUNCTIONS (45 FEET) - OPTIONAL CODE 749027241 (83) - TELESCOPIC SINGLE ARM

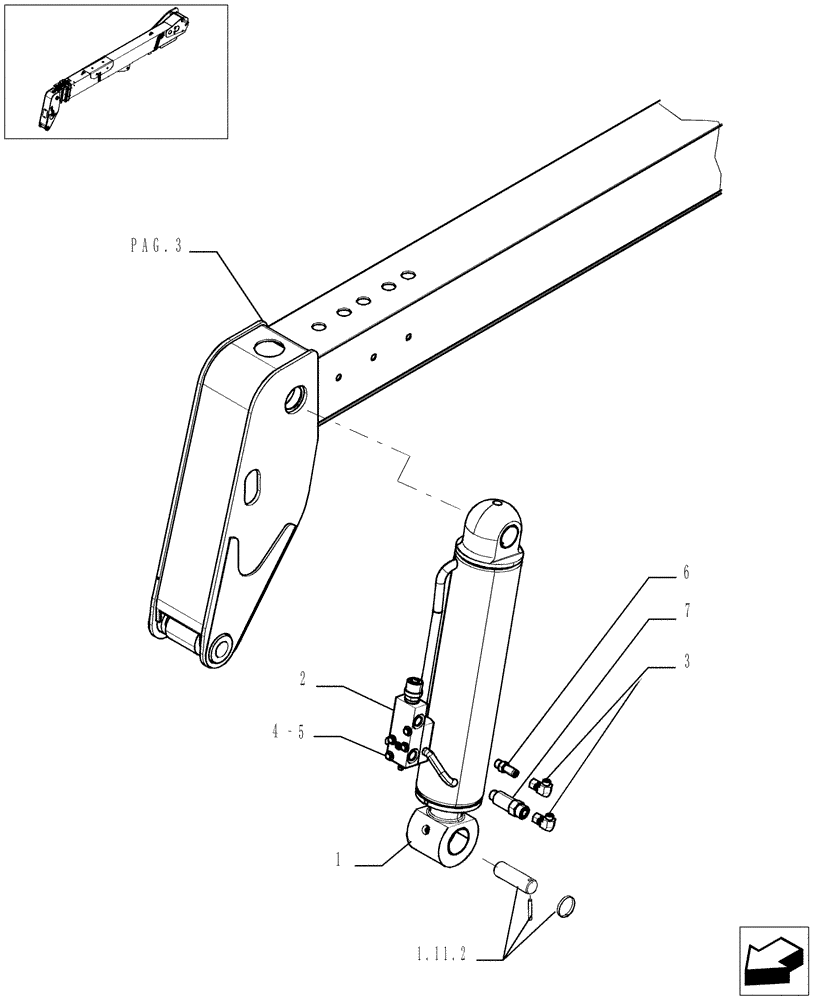

Схема запчастей Case TX945 - (9.80092B[07]) - ARM FOR 4 FUNCTIONS (45 FEET) - OPTIONAL CODE 749027241 (83) - TELESCOPIC SINGLE ARM
3
-
2
6
pag.3
1
1.11.2
4
7
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87590836

CYLINDER,Double Acting, 70mm Rod, 442mm Stroke

ASSY SEE 9.80092 PAG.9

1шт.

2

87311738

CHECK VALVE

1шт.

3

76088731

90 ELBOW,M10 ORFS

2шт.

4

16044331

SCREW,Hex, M8 x 1.25 x 55mm, Cl 10.9

4шт.

5

12645031

WASHER,8.45mm ID x 21mm OD x 3mm Thk

4шт.

6

87312414

FITTING

1шт.

7

87312413

FITTING,7/8"-14 ORB x 11/16"-16 ORFS

1шт.

Выбрано товаров: 7
