Запчасти Case TX945 (9.80092B[01]) - TELESCOPIC ARM FOR 4 FUNCTIONS (45 FEET) - OPTIONAL CODE 749027241 (83) - TELESCOPIC SINGLE ARM

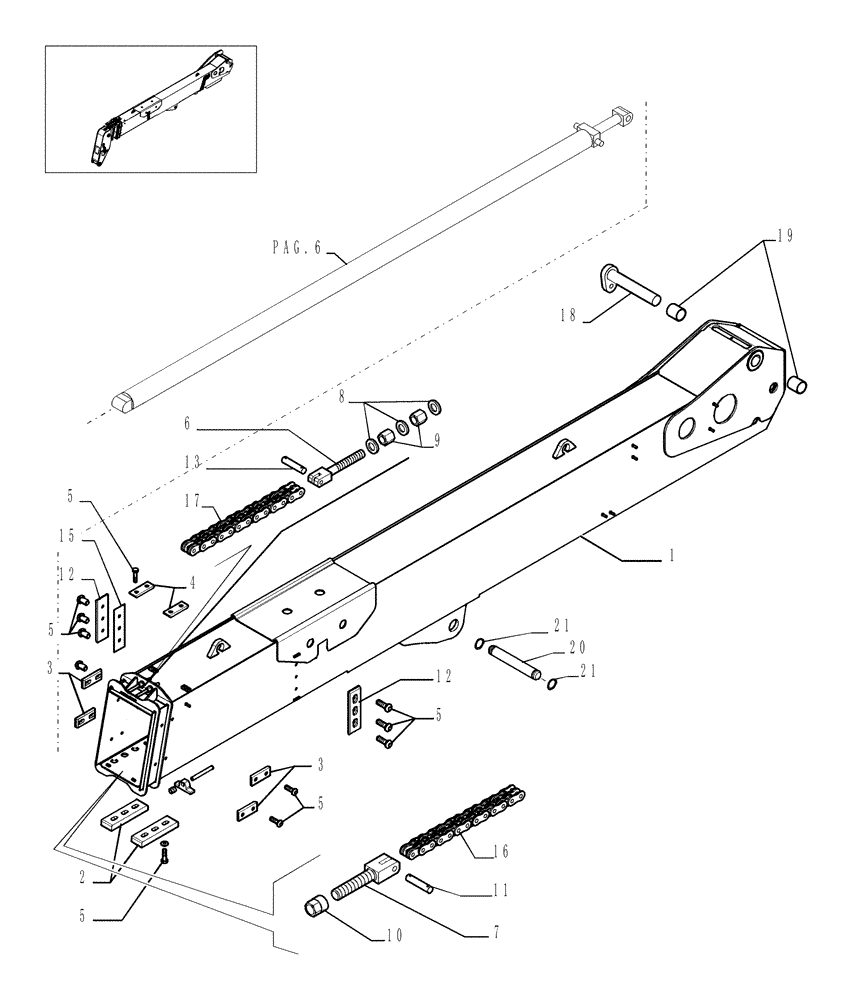

Схема запчастей Case TX945 - (9.80092B[01]) - TELESCOPIC ARM FOR 4 FUNCTIONS (45 FEET) - OPTIONAL CODE 749027241 (83) - TELESCOPIC SINGLE ARM
16
12
5
8
5
13
10
1
6
5
19
7
21
18
3
2
3
21
4
pag.6
11
5
15
9
17
12
5
20

Артикул

Название

Примечание

Количество

1

87373800

BOOM

1шт.

2

87309499

SLIDING PAD

2шт.

3

87309501

SLIDING PAD

4шт.

4

87323481

SLIDING PAD

2шт.

5

87309683

HEX SOC SCREW,BTN HD, M12 x 1.75 x 20mm, Cl 10.9

20шт.

6

87309602

TIE-ROD,M16 x 1.5

2шт.

7

87309603

TIE-ROD

M20X1,5

1шт.

8

14496931

WASHER,17mm ID x 30mm OD x 3mm Thk

4шт.

9

87311282

NUT,M16 x 1.5

4шт.

10

87311283

NUT

20

1шт.

11

87311367

PIN

1шт.

12

87586737

SLIDING PAD

2шт.

13

87310695

PIN,7.75mm OD x 49.1mm L

10X1

2шт.

15

87586738

SHIM,80mm OD x 2mm Thk

12X24X2,5

2шт.

16

87361896

CHAIN

1шт.

17

87361897

CHAIN

3/4"

2шт.

18

87609925

PIN

1шт.

19

85821195

BUSHING,70mm ID x 75mm OD x 80mm L

70X75

2шт.

20

84175179

PIN

1шт.

21

11069876

SNAP RING,M60, Ext

2шт.

Выбрано товаров: 20
