(1.21.5/A[01]) - MAIN FRAME - VERSION (03)

Запчасти Case TX842 (1.21.5/A[01]) - MAIN FRAME - VERSION (03) (39) - FRAMES AND BALLASTING

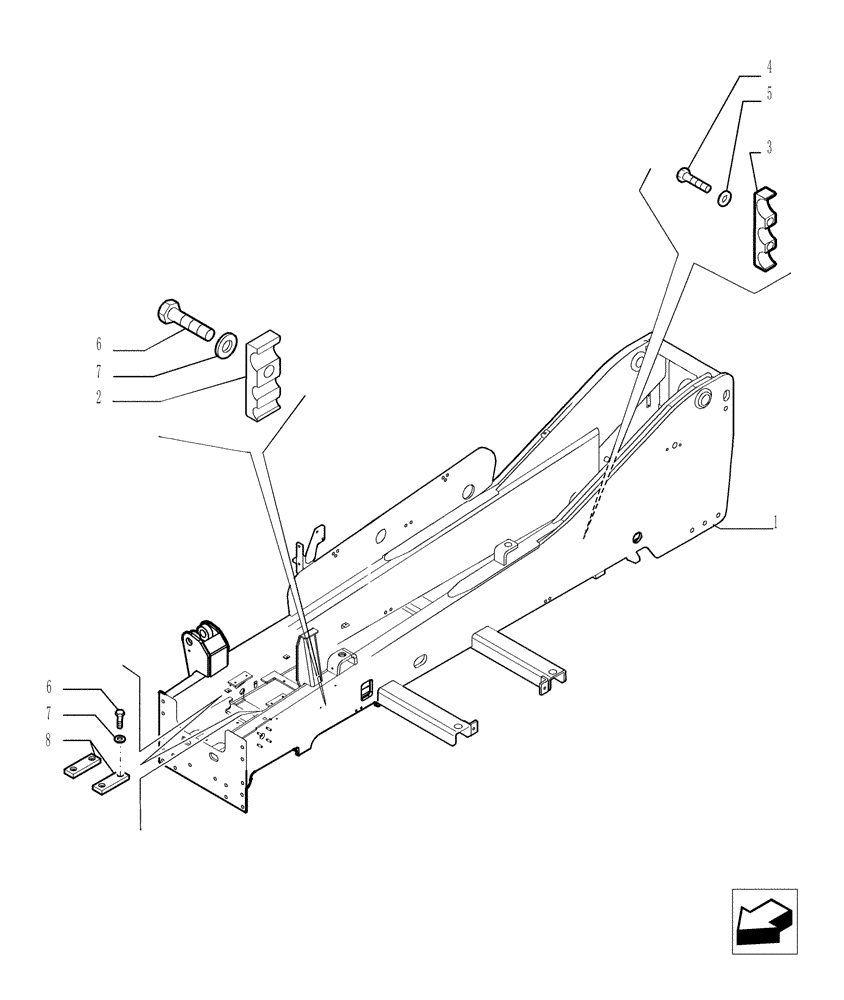

Схема запчастей Case TX842 - (1.21.5/A[01]) - MAIN FRAME - VERSION (03) (39) - FRAMES AND BALLASTING
8
6
3
4
5
7
2
6
1
7
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87692412

FRAME

1шт.

2

76080030

CLAMP

1шт.

3

76080033

CLAMP

1шт.

4

11234721

BOLT,Hex, M10 x 1.25 x 45, 8.8

1шт.

5

11190579

BELLEVILLE WASHER,M10 Bolt Size x 20mm OD x 2.3mm Thk

1шт.

6

16043631

SCREW,Hex, M8 x 25mm, Cl 10.9, Full Thd

5шт.

7

12645031

WASHER,8.45mm ID x 21mm OD x 3mm Thk

5шт.

8

76088078

PAD

2шт.

9

87692379

PLUG

not illustrated

2шт.
