Запчасти Case TX742 (9.80092[06]) - ARM FOR 4 FUNCTIONS (42 FEET) - OPTIONAL CODE 749027341 (83) - TELESCOPIC SINGLE ARM

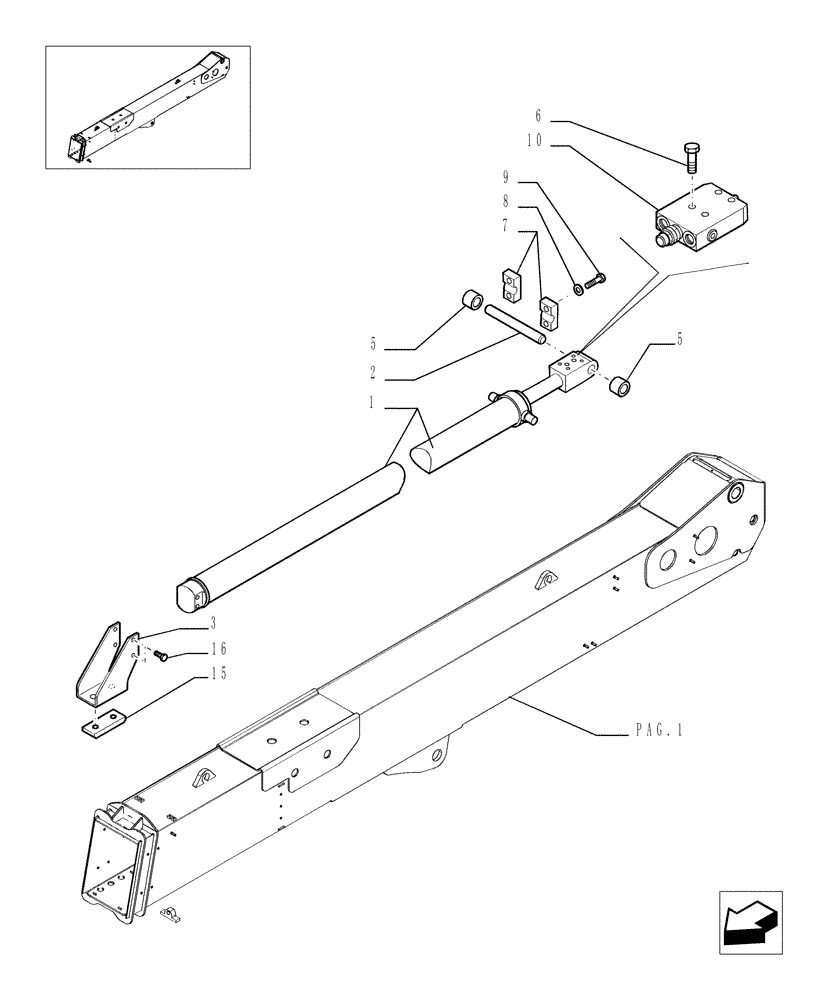

Схема запчастей Case TX742 - (9.80092[06]) - ARM FOR 4 FUNCTIONS (42 FEET) - OPTIONAL CODE 749027341 (83) - TELESCOPIC SINGLE ARM
8
3
15
10
7
9
16
pag.1
6
2
5
1
5

Артикул

Название

Примечание

Количество

1

87590835

HYDRAULIC CYLINDER,Double Acting, 60mm Rod, 3500mm Stroke

- ASSY SEE PAG.8

1шт.

2

87329187

PIN

45X298

1шт.

3

87329195

SUPPORT

1шт.

5

87317502

SPACER

10шт.

6

14306831

HEX SOC SCREW,M8 x 1.25 x 45mm, Cl 10.9, Full Thd

4шт.

7

87329189

CLAMP

2шт.

8

14497131

WASHER,21mm ID x 37mm OD x 3mm Thk

4шт.

9

15988637

BOLT,Hex, M20 x 1.5 x 75mm, Cl 10.9

20X1.5X80

4шт.

10

84219581

VALVE

1шт.

10a

84219579

PLUG

1шт.

10b

84207914

GASKET KIT

1шт.

15

87309501

SLIDING PAD

1шт.

16

15981031

BOLT,Hex, M16 x 1.5 x 55mm, Cl 10.9

4шт.

Выбрано товаров: 13
