Запчасти Case TX742 (9.00326[01]) - REAR AXLE LOCK - OPTIONAL CODE 749161021 - VERSION (02/03) (27) - REAR AXLE SYSTEM

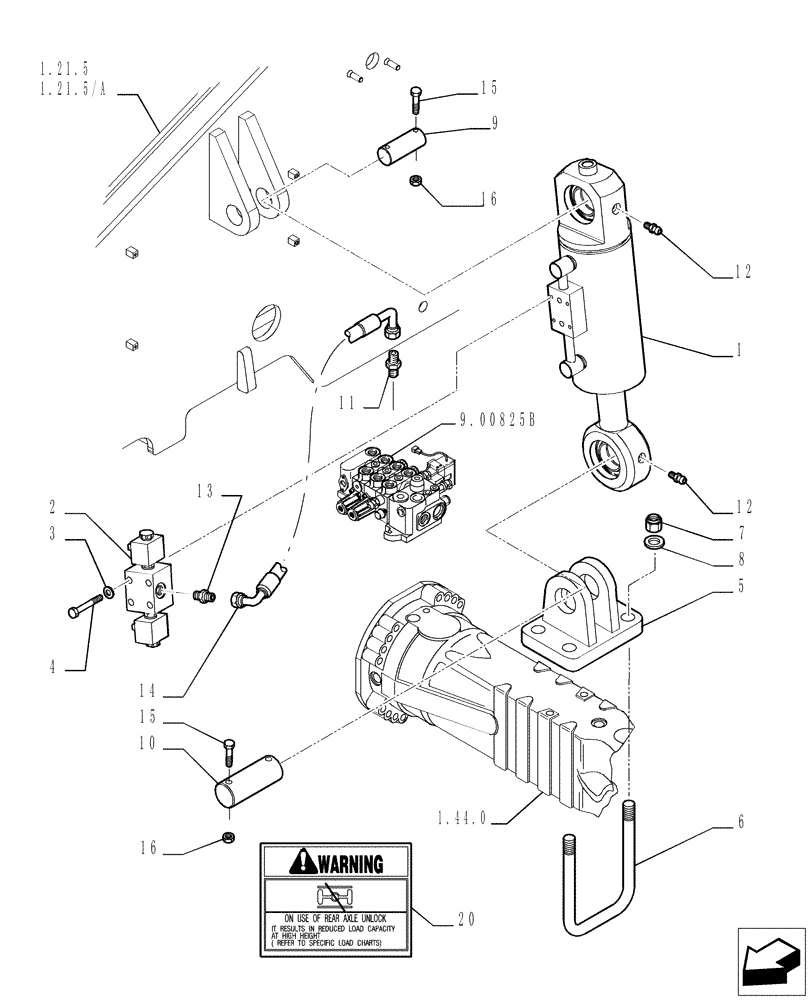

Схема запчастей Case TX742 - (9.00326[01]) - REAR AXLE LOCK - OPTIONAL CODE 749161021 - VERSION (02/03) (27) - REAR AXLE SYSTEM
2
1
11
15
16
1.21.5/a
1.44.0
3
12
14
10
1.21.5
15
12
8
20
16
4
5
6
9
13
7
9.00825b

Артикул

Название

Примечание

Количество

1

87590840

CYLINDER,Double Acting, 50mm Rod, 135mm Stroke

1шт.

2

85821216

SAFETY VALVE

- ASSY SEE PAG.2

1шт.

3

12645031

WASHER,8.45mm ID x 21mm OD x 3mm Thk

4шт.

4

16044831

SCREW,Hex, M8 x 80mm, Cl 10.9

4шт.

5

76091355

MOUNTING PLATE

1шт.

6

76092559

U-BOLT

2шт.

7

12575127

NUT,M20

x 1.5

4шт.

8

14497131

WASHER,21mm ID x 37mm OD x 3mm Thk

4шт.

9

76094880

PIN,50mm OD x 172mm L

1шт.

10

76094878

PIN,50mm OD x 150mm L

1шт.

11

85811134

HYD CONNECTOR

1шт.

12

13407211

LUBE NIPPLE,M10 x 1

2шт.

13

83963374

FITTING,13/16"-16 ORFS x 3/4"-16 ORB

- Assy

2шт.

14

85823913

FLEXIBLE HOSE

1шт.

15

16044531

SCREW,Hex, M8 x 65mm, Cl 10.9

4шт.

16

16104121

NUT,M8 x 1.25, Cl 10

4шт.

17

87633173

HARNESS

1шт.

18

87633174

SWITCH ASSY

1шт.

19

87633172

KIT

- NOT ILLUSTRATED - INCLUDE ITEM 17,18

1шт.

KIT - 84372880

1шт.

20

84126341

DECAL

- ENGLISH

1шт.

20

84126342

DECAL

- SPANISH

1шт.

20

84126343

DECAL

- FRENCH

1шт.

Выбрано товаров: 23
