(9.00447[05]) - STD FRONT AXLE - BRAKE DISCS - OPTIONAL CODE 749082111

Запчасти Case TX1055 (9.00447[05]) - STD FRONT AXLE - BRAKE DISCS - OPTIONAL CODE 749082111 (25) - FRONT AXLE SYSTEM

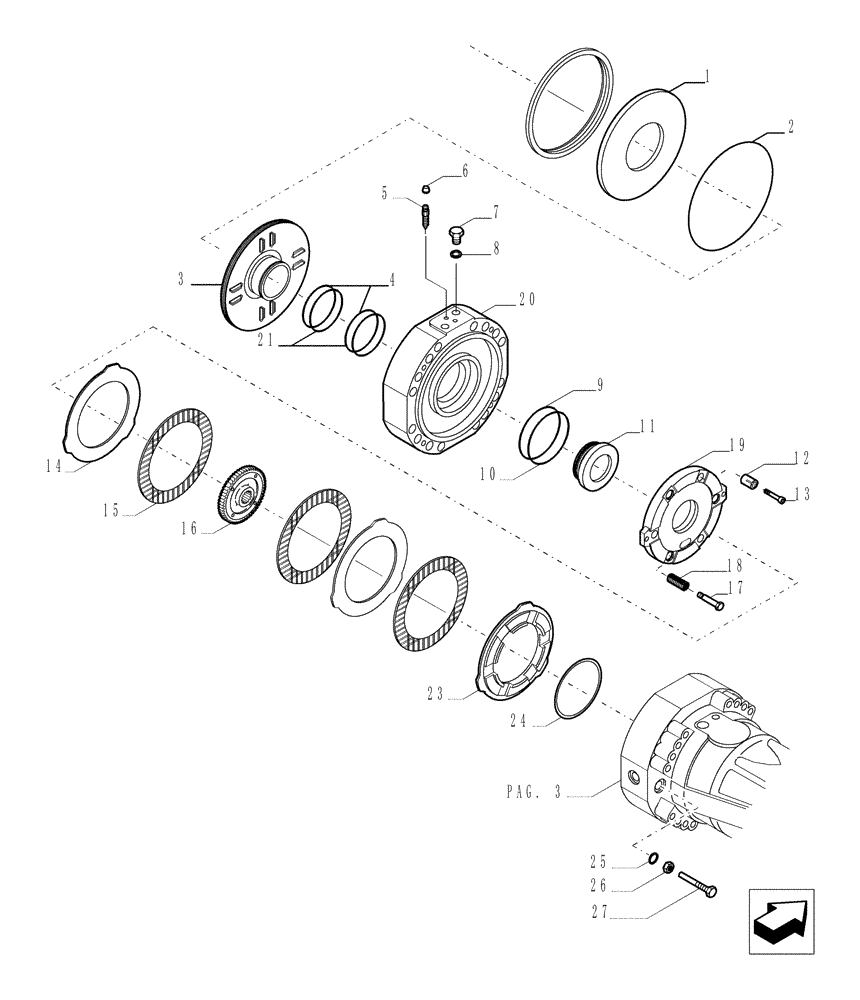

Схема запчастей Case TX1055 - (9.00447[05]) - STD FRONT AXLE - BRAKE DISCS - OPTIONAL CODE 749082111 (25) - FRONT AXLE SYSTEM
23
8
4
26
pag. 3
1
20
27
7
16
18
6
11
12
3
25
21
14
2
19
15
17
9
13
24
10
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87701754

PISTON

2шт.

2

72111411

O-RING,3.53mm Thk x 266.29mm ID, Cl 5

2шт.

3

87702022

PISTON

2шт.

4

76086100

RING

4шт.

5

76086116

SCREW

4шт.

6

76086055

PLUG

4шт.

7

76086120

SCREW

4шт.

8

76086121

WASHER

4шт.

9

71482531

O-RING

2шт.

10

71482530

RING

2шт.

11

87702023

PISTON

2шт.

12

76086106

SPRING

6шт.

13

76086107

SCREW

6шт.

14

71477149

BRAKE DISC

6шт.

15

87701528

BRAKE DISC

6шт.

16

87701529

BUSHING

2шт.

17

87701531

BOLT

6шт.

18

76086142

SPRING

6шт.

19

87701532

BRAKE DISC

2шт.

20

87701534

COVER

2шт.

21

76086099

O-RING

4шт.

23

87701530

SPACER

2шт.

24

87702026

SHIM

2шт.

24

87702027

SHIM

2шт.

24

87702029

SHIM

2шт.

25

76086115

WASHER

4шт.

26

76086114

NUT

4шт.

27

87702034

BOLT

4шт.
