(9.00580[03]) - ROPS CANOPY - COMPONENTS - OPTIONAL CODE 749260111

Запчасти Case TX1055 (9.00580[03]) - ROPS CANOPY - COMPONENTS - OPTIONAL CODE 749260111 (90) - PLATFORM, CAB, BODYWORK AND DECALS

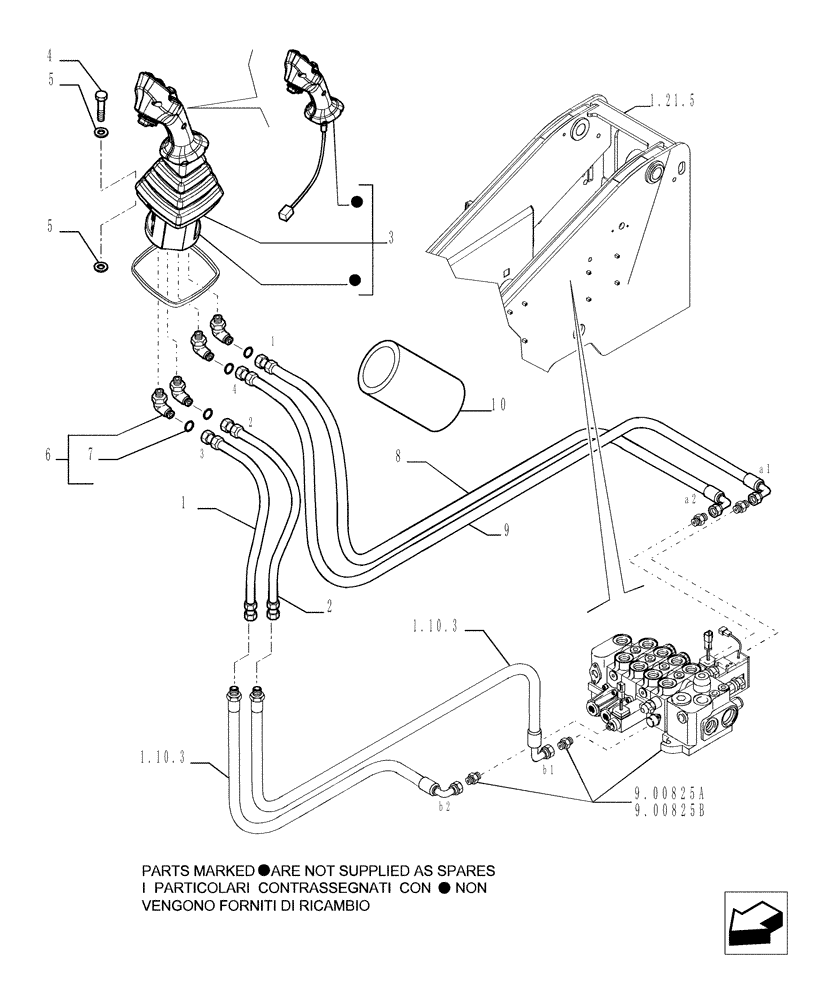

Схема запчастей Case TX1055 - (9.00580[03]) - ROPS CANOPY - COMPONENTS - OPTIONAL CODE 749260111 (90) - PLATFORM, CAB, BODYWORK AND DECALS
1.21.5
6
8
1.10.3
b2
4
a1
1
a2
9
7
3
10
9.00825a
4
1.10.3
b1
1
2
3
5
2
5
9.00825b
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87388977

HOSE,1/4" ID x 1750mm L

1шт.

2

87388978

HOSE

1шт.

3

87738621

JOYSTICK

- ASSY

1шт.

4

10902231

SCREW,Hex, M6 x 16mm, Cl 10.9

4шт.

5

14496431

WASHER,6.4mm ID x 12.5mm OD x 1.6mm Thk

4шт.

6

76092639

45 ELBOW,7/16"-20 x 1/4"-19 Gas

- Assy

4шт.

7

71404163

O-RING,2.4mm Thk x 10.8mm ID, 90 Duro

4шт.

8

87388982

HOSE

1шт.

9

87388981

HOSE

1шт.

10

71463515

COLLAR

1шт.
