(9.80092B[09]) - TELESCOPIC ARM FOR 3 FUNCTIONS (ARM 55) - OPTIONAL CODE 749060351

Запчасти Case TX1055 (9.80092B[09]) - TELESCOPIC ARM FOR 3 FUNCTIONS (ARM 55) - OPTIONAL CODE 749060351 (83) - TELESCOPIC SINGLE ARM

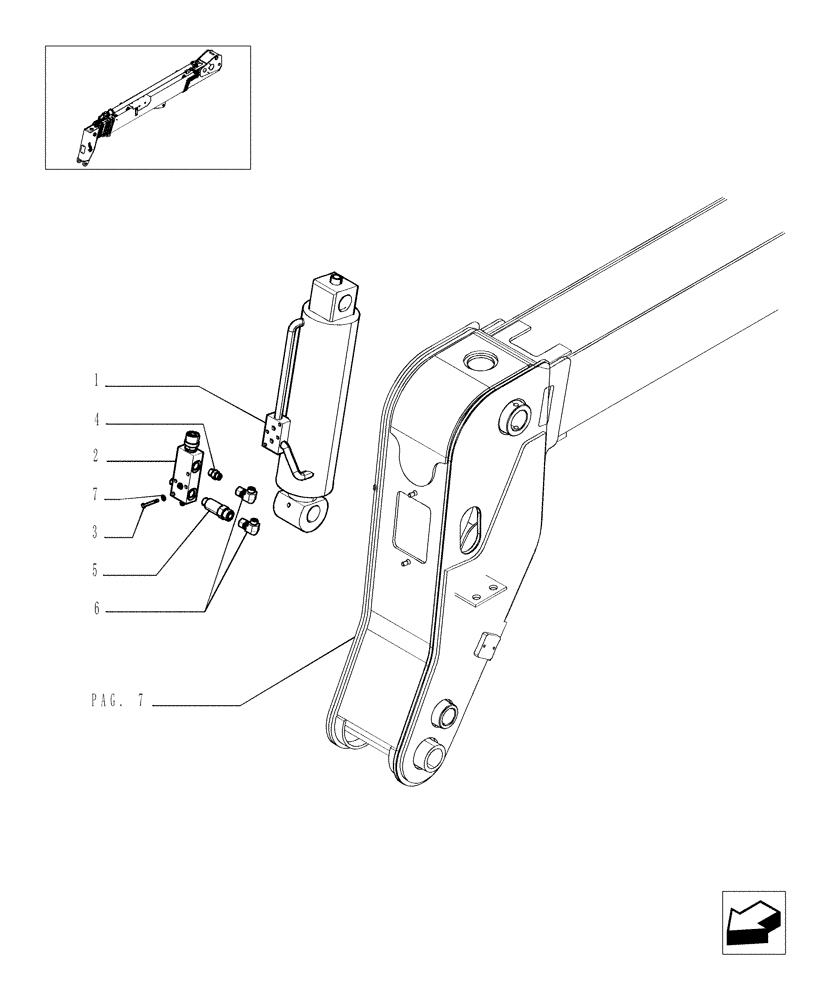

Схема запчастей Case TX1055 - (9.80092B[09]) - TELESCOPIC ARM FOR 3 FUNCTIONS (ARM 55) - OPTIONAL CODE 749060351 (83) - TELESCOPIC SINGLE ARM
3
7
4
pag. 7
2
6
1
5
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

87625944

CYLINDER

ASSY SEE PAG.10

1шт.

2

87311738

CHECK VALVE

1шт.

3

16044331

SCREW,Hex, M8 x 1.25 x 55mm, Cl 10.9

2шт.

4

87312414

FITTING

1шт.

5

87312413

FITTING,7/8"-14 ORB x 11/16"-16 ORFS

1шт.

6

76088731

90 ELBOW,M10 ORFS

2шт.

7

12626231

WASHER,10.2mm ID x 25mm OD x 3mm Thk

2шт.
