Запчасти Case TX1055 (9.80092A[08]) - TELESCOPIC ARM FOR 4 FUNCTIONS (ARM 55) - OPTIONAL CODE 749027251 (83) - TELESCOPIC SINGLE ARM

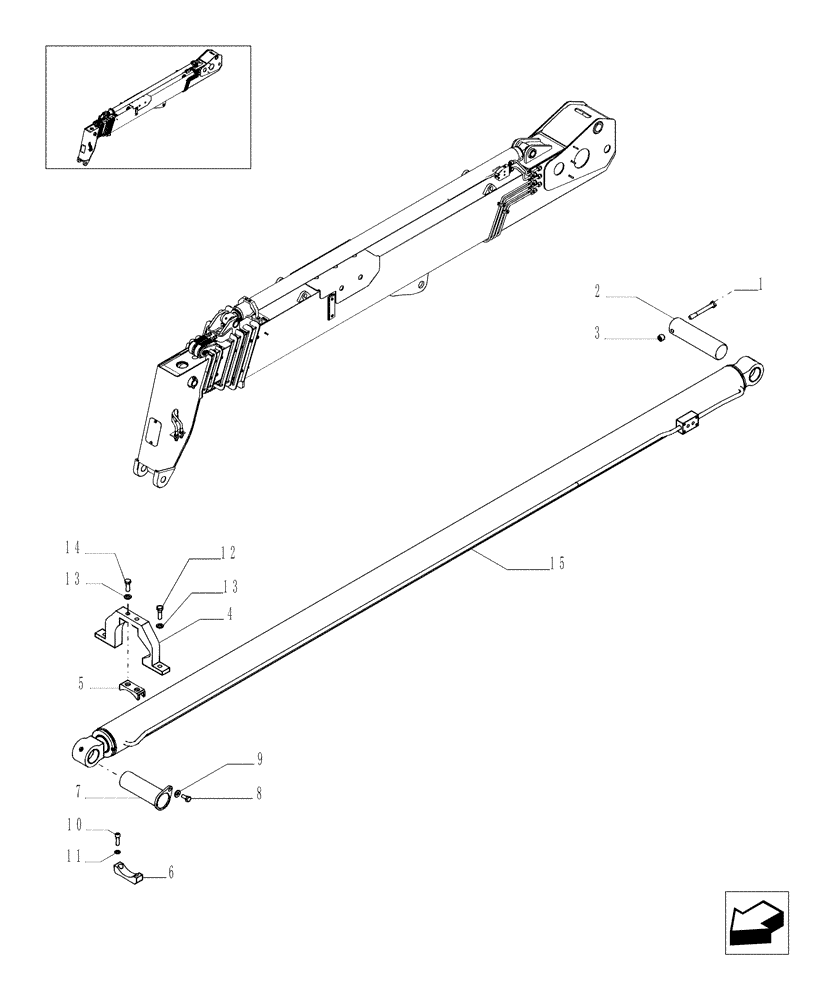

Схема запчастей Case TX1055 - (9.80092A[08]) - TELESCOPIC ARM FOR 4 FUNCTIONS (ARM 55) - OPTIONAL CODE 749027251 (83) - TELESCOPIC SINGLE ARM
15
13
5
11
14
12
9
1
3
7
8
13
10
4
6
2

Артикул

Название

Примечание

Количество

1

11114431

BOLT,Hex, M12 x 110, 10.9

1шт.

2

87648469

PIN

1шт.

3

12577521

NUT,M12 x 1.75

1шт.

4

87648433

PLATE

1шт.

5

87648471

PAD

1шт.

6

87648470

PAD

1шт.

7

87648432

PIN

1шт.

8

11106231

BOLT,Hex, M10 x 1.5 x 25mm, Cl 10.9

1шт.

9

12626231

WASHER,10.2mm ID x 25mm OD x 3mm Thk

1шт.

10

863-8030

HEX SOC SCREW,M8 x 30mm, Cl 12.9

2шт.

11

86624184

WASHER,9mm ID x 16mm OD x 1.6mm Thk

2шт.

12

11112831

SCREW,Hex, M12 x 40mm, Cl 10.9, Full Thd

2шт.

13

87016609

WASHER,13.3mm ID x 24.5mm OD x 3mm Thk

4шт.

14

86637970

BOLT,Hex, M12 x 1.25 x 35mm, Cl 8.8, Full Thd

2шт.

15

87704222

CYLINDER

ASSY SEE PAG.11

1шт.

Выбрано товаров: 15
