(9.00772[01]) - BOOM WORK LIGHTS - OPTIONAL CODE 749086001

Запчасти Case TX1055 (9.00772[01]) - BOOM WORK LIGHTS - OPTIONAL CODE 749086001 (55) - ELECTRICAL SYSTEMS

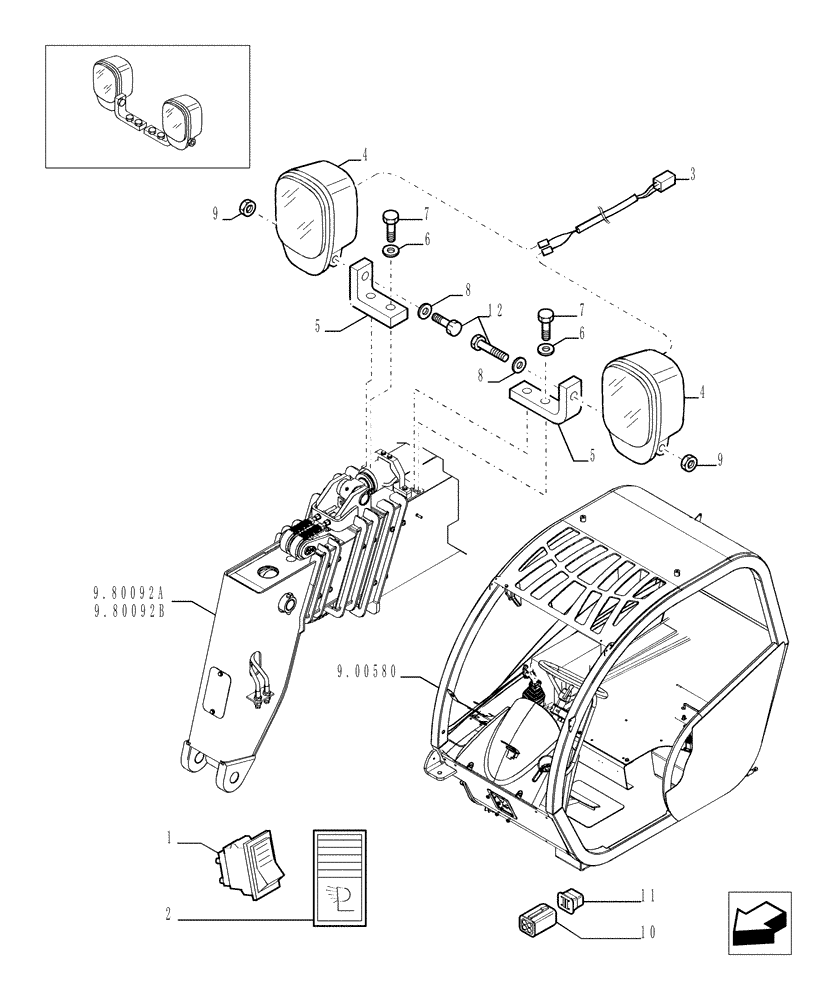

Схема запчастей Case TX1055 - (9.00772[01]) - BOOM WORK LIGHTS - OPTIONAL CODE 749086001 (55) - ELECTRICAL SYSTEMS
12
9
9
8
9.80092b
4
5
4
9.80092a
6
8
10
3
7
5
11
2
7
1
6
9.00580
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

76080338

TOGGLE SWITCH

1шт.

2

87377860

GLASS

1шт.

3

76094178

ELECTRIC CABLE

1шт.

4

76080311

LAMP

2шт.

5

76091123

BRACKET

2шт.

6

12645031

WASHER,8.45mm ID x 21mm OD x 3mm Thk

4шт.

7

16043231

SCREW,Hex, M8 x 16mm, Cl 10.9, Full Thd

4шт.

8

12638631

WASHER,10.6mm ID x 18mm OD x 2mm Thk

2шт.

9

12577221

LOCK NUT,M10 x 1.5mm Pitch, 12.30mm High, Cl 10, ZND

2шт.

10

76073267

MULTIPOLE CONNECTOR

1шт.

11

76073314

WIRE CONNECTOR

1шт.
