(9.00330[02]) - FRONT HEADLAMP SUPPORTS - OPTIONAL CODE 749268001

Запчасти Case TX1055 (9.00330[02]) - FRONT HEADLAMP SUPPORTS - OPTIONAL CODE 749268001 (55) - ELECTRICAL SYSTEMS

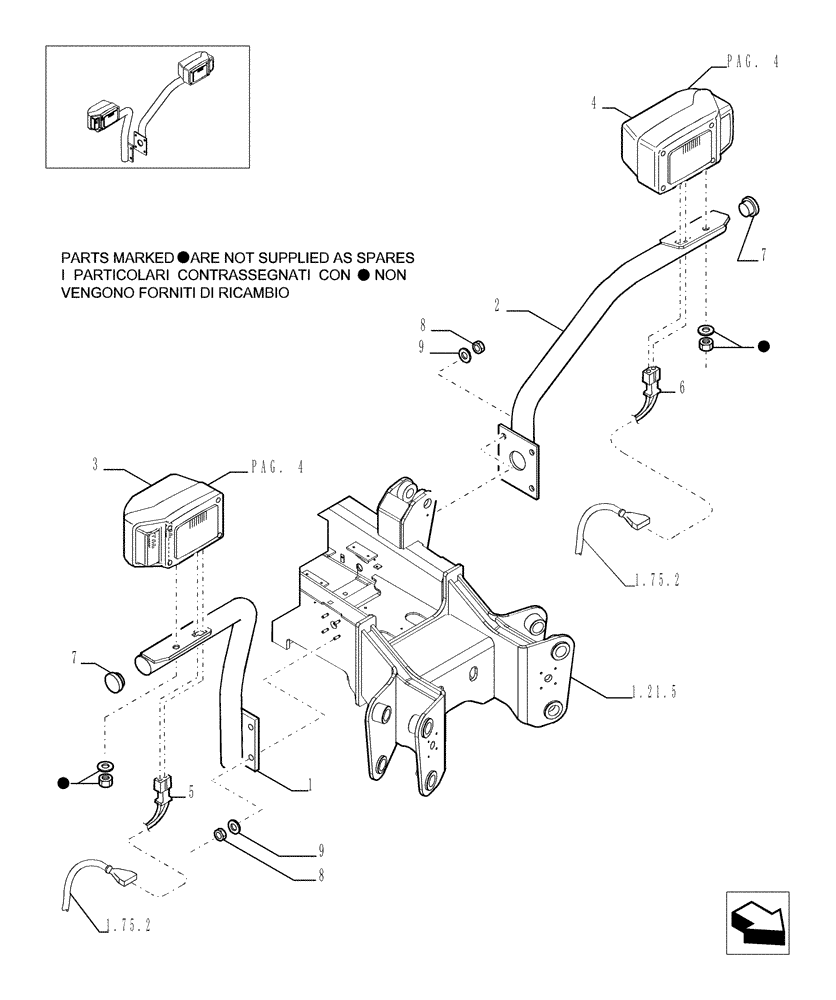

Схема запчастей Case TX1055 - (9.00330[02]) - FRONT HEADLAMP SUPPORTS - OPTIONAL CODE 749268001 (55) - ELECTRICAL SYSTEMS
3
pag. 4
1.21.5
2
7
1.75.2
5
9
4
6
pag. 4
1.75.2
7
8
1
9
8
FIT
1:1
100%

№

Артикул

Название

Примечание

Количество

1

85821423

SUPPORT

- RIGHT

1шт.

2

85821422

SUPPORT

- LEFT

1шт.

3

85821384

RH HEADLAMP,T4W, 12V, 4W

ASSY SEE PAG.4

1шт.

4

85821385

LH HEADLAMP,12V

ASSY SEE PAG.4

1шт.

5

76088479

ELECTRIC CABLE

- RIGHT

1шт.

6

76090138

ELECTRIC CABLE

- LEFT

1шт.

7

76091093

PLUG

2шт.

8

12577221

LOCK NUT,M10 x 1.5mm Pitch, 12.30mm High, Cl 10, ZND

8шт.

9

14496631

WASHER,10.5mm ID x 21mm OD x 2mm Thk

8шт.
